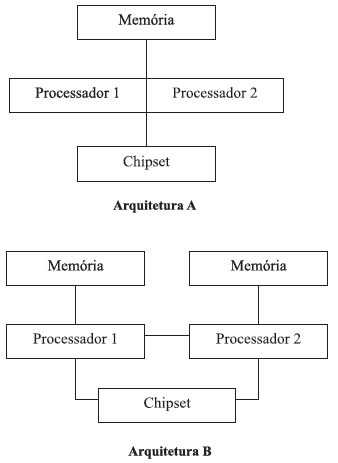

Duas arquiteturas de processador de uso geral com dois núcleos são mostradas na figura a seguir.

Considerando que os processadores possuem arquiteturas internas idênticas e que em ambas as arquiteturas mostradas, as velocidades de clock para os barramentos e processadores são iguais, pode-se afirmar que

Um microprocessador típico com arquitetura para realizar operações aritméticas inteiras em 16 bits possui as seguintes unidades funcionais que podem ser usadas livremente em um programa:

• ALU ou unidade lógica e aritmética (arithmetic logic unit);

• SHF ou deslocador (shifter);

• MAC ou multiplicador e acumulador (multiplier and accumulator);

• REG ou banco de registradores (register bank), e;

• PC ou contador de programa (program counter).

Sobre essas, pode-se afirmar que

Sobre os flip-flops JK é possível afirmar que

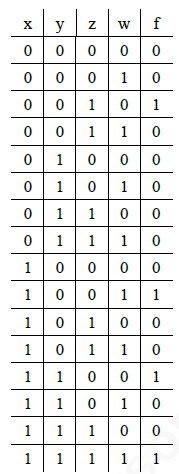

Dada a tabela verdade, indique a alternativa que apresenta corretamente a soma canônica da saída f de um circuito combinatório, a partir das entradas x, y, z e w.

São dadas as seguintes afirmativas:

I. Para proteger equipamentos contra sobrecarga, deve-se utilizar relés bimetálicos ou eletrônicos.

II. O disjuntor é um dispositivo de manobra e de proteção, capaz de estabelecer, conduzir e interromper correntes. Além das correntes de curto-circuito, os disjuntores devem ser capazes de interromper correntes nominais de carga, correntes de magnetização de transformadores e reatores, correntes capacitivas de bancos de capacitores e de linhas em vazio.

III. O fusível é somente um dispositivo de proteção e não de manobra.

Assinale a alternativa correta:

A NBR 5410 exige a utilização de um dispositivo denominado de diferencial-residual (DR). Os DR’s detectam o módulo da corrente diferencial residual, a qual é resultante da soma fasorial das correntes de um circuito em um determinado ponto. Sendo assim, o DR tem como função principal proteger pessoas ou patrimônio contra

Um sistema trifásico, simétrico e equilibrado apresenta as seguintes características (em seqüência direta):

• impedância de seqüência zero z₀ = (1,2 + j1,6) p.u.

• impedância de seqüência positiva z₁ = impedância de seqüência negativa z₂ = (0,8 + j0,6) p.u.

• fonte de tensão !$ \dot{e}=1\angle 0º !$ p.u.

Sabe-se que:

• sen(34,87°) = 0,6

• sen(53,13°) = 0,8

A potência complexa de curto-circuito trifásico para este sistema é:

Dado um defeito fase-terra em um sistema trifásico, é possível afirmar que

Na montagem de um circuito de alimentação de um motor monofásico é utilizado um condutor de cobre, cuja resistência é de 0,005 [!$ \Omega !$/m]. A distância entre o quadro de alimentação e o motor é de 10 [m]. O motor monofásico é alimentado em 200 [V], apresentando um consumo de 4 [kW] e fator de potência de 0,8 (indutivo). Sendo assim, a potência de perdas no circuito de alimentação é de

Um equipamento trifásico deve ser alimentado com 440 [V] (tensão de linha). No entanto, o fornecimento de energia é feito através de um sistema trifásico de 127 [V] (tensão de linha). Considerando !$ \sqrt{3} !$= 1,74, a alimentação correta de tal equipamento deve ser feita através de
