Os equipamentos, gabinetes, componentes, etc. podem ser classificados de acordo com seu nível de proteção, categorizado pela Tabela IP (Índice de Proteção). Sobre o índice de proteção, é possível afirmar que é expresso por

As normas NBR 5410, NBR 5419, NBR 13531 e NBR 14039 correspondem respectivamente às normas de:

Uma máquina C.C. de excitação independente de potência nominal de 100 [kW], opera a uma velocidade constante de 1 200 [r.p.m.], quando excitada por uma corrente de campo que produz uma f.e.m. na armadura de 215 [V]. Nesta situação a máquina possui uma tensão nos terminais da armadura de 220 [V]. A resistência de armadura é 0,5 [ohms]. Sendo assim, o modo de operação desta máquina e o módulo da corrente de armadura são, respectivamente:

Um certo motor elétrico apresenta as seguintes características:

• reatância subsíncrona de eixo direto = x_d” = 0,1 p.u. nas bases V_B = 300 [V] e S_B = 5 000 [VA]

• tensão nominal = V_N = 300 [V]

• rendimento mecânico à plena carga = !$ \eta !$ = 50%

• fator de potência à plena carga = cos !$ \phi !$ = 0,8 indutivo

Considerando que a potência aparente de base é a potência nominal da máquina, a reatância subsíncrona de eixo direto da máquina em [ohms] e sua potência mecânica nominal são, respectivamente:

Uma carga 3!$ \Phi !$ (trifásica) simétrica é alimentada por um sistema trifásico simétrico equilibrado. Para medir a potência na carga, foi utilizada a ligação do watímetro trifásico como vârmetro, como mostrado na figura a seguir:

Sabe-se que a seqüência de fases é direta e a leitura do watímetro é 120 [W]. Sendo assim, a potência reativa calculada é de:

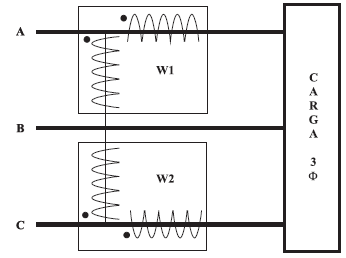

Uma carga 3!$ \Phi !$ (trifásica) simétrica é alimentada por um sistema trifásico simétrico equilibrado. Para medir a potência na carga, foi utilizado o arranjo de watímetros segundo o Teorema de Blondell:

Sabe-se que a seqüência de fases é direta, a leitura do watímetro W₁ é 100 [W], a leitura do watímetro W₂ é 200 [W], a tensão eficaz de fase é de 200 [V] e a corrente eficaz de fase é de 2,0 [A]. Sendo assim, o fator de potência na carga é de:

Pela teoria de componentes simétricas, sabe-se que Z₀₁₂ = [T]^–1.Z_ABC.[T], onde [T] é a matriz de transformação de componentes simétricas, Z_ABC é a matriz de impedânciasérie do sistema em componentes de fase e Z012 é a matriz de impedância-série do sistema em componentes seqüenciais. Dado que os valores das impedâncias próprias em componentes seqüenciais Z₀, Z₁ e Z₂ são, respectivamente, (7+j7) [!$ \Omega !$], (1+j1) [!$ \Omega !$] e (1+j1) [!$ \Omega !$] e que não há acoplamento mútuo entre os circuitos seqüenciais, a matriz Z_ABC é:

Um circuito trifásico simétrico e equilibrado, utilizado em sistemas de 60 [Hz], apresenta as seguintes características:

• fonte trifásica simétrica em DELTA com V_AB = cos(!$ \omega !$.t) [V];

• carga trifásica equilibrada em DELTA com impedância Z_AB = Z_BC = Z_CA = 6 + j.6 [!$ \Omega !$];

• a fonte está ligada diretamente à carga;

• a impedância de linha é desprezível;

Considerando as tensões em seqüência direta, o valor da corrente IB que percorre a linha de transmissão é:

Uma fonte de tensão de 220 [V] alimenta um equipamento elétrico cujo consumo é de 4 [kW] e fator de potência 0,8 indutivo. Assinale a alternativa que indica o valor correto da potência reativa a ser fornecida por um capacitor a fim de corrigir o fator de potência para 1.

Ao medir a resistência equivalente de um circuito elétrico vista por uma fonte V, foi encontrado o valor de 25 [!$ \Omega !$]. Sabendo-se que se trata de um circuito composto apenas por resistor(es) e fonte(s) de tensão, assinale a alternativa que representa a equação matricial de análise de malhas para esse circuito
