Dada a tabela verdade da função f, assinale a alternativa que apresenta corretamete o produto canônico que relaciona f com as entradas x, y e z.

Dado o circuito digital ilustrado na figura, assinale a alternativa que indica corretamente o valor da saída (f) em função das entradas (x, y, z e w).

Dado o circuito ilustrado na figura, assinale a alternativa que apresenta corretamente a relação , entre a tensão de entrada vI(t) e a tensão de saída vo(t).

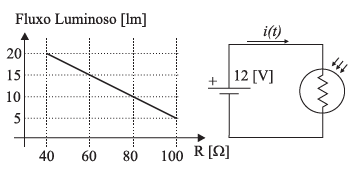

Um resistor do tipo LDR apresenta o comportamento ilustrado no gráfico da figura. Supondo que o fluxo luminoso que incide sobre o circuito elétrico apresentado na mesma figura seja de 10 lumens, assinale a alternativa que apresenta corretamente o valor da corrente i(t).

É dado o circuito ilustrado na figura, onde o diodo Zener pode ser substituído por uma fonte de tensão de 5 [V] em série com um resistor de 20 [!$ \Omega !$]. Determine a corrente que atravessa o diodo Zener.

O transistor do circuito ilustrado na figura está no modo ativo de operação. Considerando que a tensão de polarização da junção base-emissor é V_BE = 1 [V] e o valor de β é muito elevado, assinale a alternativa que apresenta corretamente o valor da corrente de coletor.

Dado o circuito ilustrado na figura, assinale a alternativa que indica corretamente o valor eficaz da corrente que atravessa o resistor, considerando o diodo ideal.

Leia as afirmações.

I. O diodo é um elemento não linear que possui dois terminais.

II. A curva característica do diodo ideal possui a região de polarização direta, a região de corte e a região de ruptura.

III. Dentre as diversas aplicações dos diodos, a mais comum é a retificação de sinais de corrente contínua para sinais de corrente alternada.

Está correto o contido em

O circuito ilustrado na figura é alimentado por meio de uma fonte de tensão que produz um sinal senoidal cuja freqüência é 20 [kHz] e o valor eficaz é 10 [V]. Dado que R = 10 [Ω] e L !$ \dfrac{1}{4\pi} !$= [mH], determine o valor de pico de corrente i(t).

Dado o circuito ilustrado na figura, assinale a alternativa que apresenta, correta e respectivamente, os valores de tensão e resistência do equivalente de Thévenin visto pelos pontos A e B.
