A Figura 1 mostra um objeto linear XY colocado perpendicularmente ao eixo principal de uma lente delgada convergente. Os pontos F, F’, A e A’ são os focos principais e os pontos anti-principais dessa lente. A mesma Figura 1 mostra, ainda, um raio de luz R, emitido pelo ponto X do objeto, que atinge a lente. A Figura 2 mostra esse mesmo raio R e outros cinco raios numerados de I a V.

Supondo válidas as condições de nitidez de Gauss, o raio que melhor indica, na Figura 2, a continuação do raio R, após sua passagem pela lente, é o de número

Todos os dias, quando saía de carro da garagem de seu prédio, Pedro olhava para um espelho fixado num poste do outro lado da rua, cuja superfície refletora esférica lhe permitia enxergar uma grande região nas proximidades da garagem, aumentando a segurança. Percebia que as imagens que ele via refletidas nesse espelho eram menores que os objetos e com a mesma orientação que esses (direitas). Formulou, então, quatro perguntas para levar a um professor de Física amigo seu:

I. esse tipo de espelho sempre forma imagens menores?

II. esse tipo de espelho sempre forma imagens direitas?

III. as imagens formadas por esse tipo de espelho podem ser projetadas numa superfície?

IV. esses são os famosos espelhos côncavos?

A quantidade dessas perguntas às quais o professor respondeu SIM foi

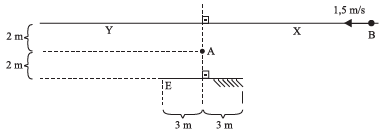

Um observador A está parado diante de um espelho plano E na posição indicada na figura. Uma pessoa B vem caminhando com velocidade constante de 1,5 m/s ao longo da linha XY, no sentido de X para Y.

Considerando-se as dimensões indicadas na figura, o observador A poderá ver, olhando para o espelho, a imagem refletida de B durante um intervalo de tempo, em segundos, de

O sonar é um instrumento emissor de ondas sonoras e, por meio da captação dos ecos dessas ondas, ou seja, das ondas refletidas por um obstáculo, pode-se determinar a posição desse obstáculo. Suponha-se que num barco pesqueiro exista um sonar que emita ondas sonoras com freqüência de 20 000 Hz e que, na água do mar, o comprimento dessas ondas seja de 7,5 cm. Esse sonar é utilizado para determinar a profundidade h em que se encontra um grande cardume de peixes.

Considerando que o eco seja recebido pelo sonar 6 centésimos de segundo após a emissão das ondas sonoras, conclui-se que o cardume está a uma profundidade aproximada, em metros, de

Um violonista, afinando seu instrumento, precisou esticar um pouco mais uma das cordas. Por ter esticado essa corda,

Um oscilador harmônico é constituído por uma mola ideal de constante elástica K e um bloco de massa M, inicialmente em repouso no ponto A, quando a mola está completamente relaxada.

O bloco é empurrado até o ponto B, onde é abandonado, passando a oscilar entre B e C, num movimento periódico. Desprezando todos os tipos de atrito, analise as seguintes afirmações:

I. a freqüência desse movimento oscilatório depende da constante elástica K da mola;

II. a energia mecânica desse sistema permanece constante;

III. nos pontos B e C, o sistema armazena quantidades diferentes de energia potencial;

IV. em seu movimento oscilatório, quando o bloco vai de C para B, passando por A, seu movimento é sempre retardado.

É correto o que se afirma apenas em

Num laboratório de física, foi solicitado ao técnico responsável que transferisse 80% de um gás ideal contido num certo recipiente, para outro com um volume 20% maior. Foi-lhe pedido, também, que tomasse o cuidado de que no segundo recipiente, a pressão exercida fosse a mesma que no primeiro. Para cumprir corretamente sua tarefa, o técnico deverá, no segundo recipiente, manter o gás

Uma massa constante de um determinado gás ideal confinado sofre uma transformação cíclica em três etapas, como indicado no diagrama P x V. Sabe-se que na transformação de B para C, a temperatura do gás permaneceu constante.

A respeito dessa situação, foram feitas quatro afirmações:

I. a temperatura do gás no estado A é menor que no estado B;

II. na transformação de B para C, o gás nem recebeu nem cedeu calor, uma vez que sua temperatura permaneceu constante;

III. na transformação de C para A, a energia interna do gás diminuiu isobaricamente;

IV. o trabalho total realizado pelas forças de pressão no ciclo é negativo.

Está correto o contido em

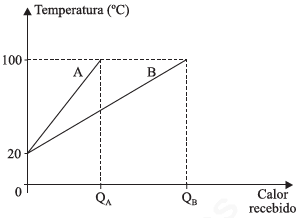

Dois blocos A e B, ambos na temperatura de 20 ºC, foram mergulhados simultaneamente numa panela contendo água em ebulição, colocada sobre uma fonte de calor continuamente ligada. As temperaturas de A e B variaram em função do calor recebido (Q), de acordo com o gráfico mostrado a seguir:

Baseando-se nessas informações e sabendo-se que a experiência foi feita no nível do mar, pode-se afirmar que

À temperatura ambiente, uma barra de ferro tem comprimento exatamente igual ao diâmetro de um orifício circular feito numa placa plana também de ferro.

Se a placa e a barra sofrerem um mesmo aquecimento !$ \Delta \theta !$, após a dilatação térmica que ambos sofrerão, a barra
