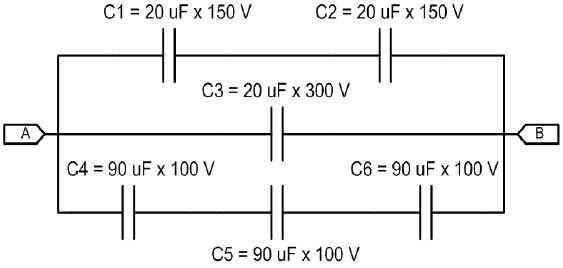

Observe a figura seguinte, que mostra a associação de seis capacitores.

Considerando suas respectivas capacitâncias e tensões de isolamento, é CORRETO afirmar que a capacitância equivalente, medida entre os terminais A e B dessa associação, é de:

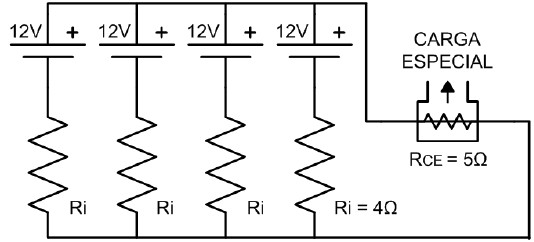

No circuito da figura mostrada a seguir, uma carga especial, cuja resistência elétrica é de 5 \( \Omega \), é alimentada por quatro baterias de 12 volts idênticas, ligadas em paralelo. Cada bateria tem uma resistência interna, Ri de 4 \( \Omega \).

A potência elétrica dissipada por essa carga especial é de:

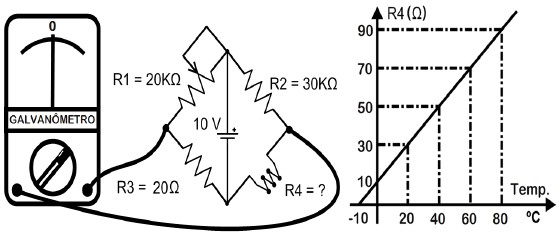

Analise o circuito da figura mostrada a seguir, considerando o seguinte:

– a resistência elétrica do potenciômetro R1 foi ajustada para 20 K \( \Omega \);

– a corrente elétrica que atravessa o galvanômetro é nula.

– o resistor R4 é um sensor de temperatura.

– à direita, encontra-se a curva característica desse sensor.

Nessas condições, a temperatura medida pelo sensor é de

Observe o circuito a seguir.

É CORRETO afirmar que o valor da potência medida pelo wattímetro é de

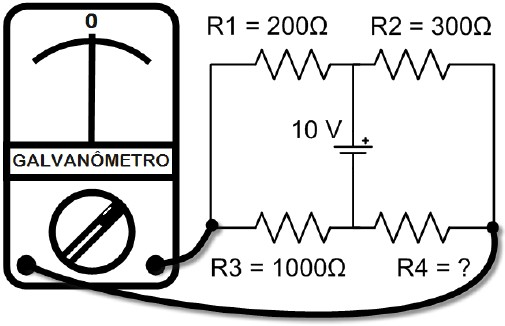

A corrente elétrica que atravessa o galvanômetro do circuito mostrado a seguir é nula.

Portanto, o valor da resistência do resistor R4 é

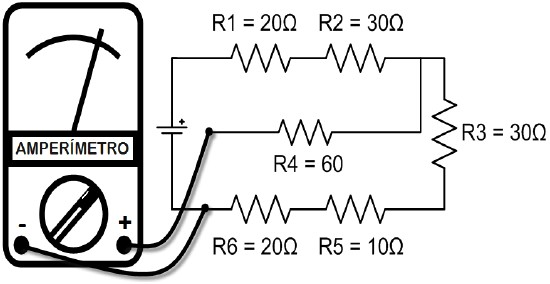

A potência dissipada pelo circuito mostrado a seguir é de 320 W.

Portanto, o valor da corrente elétrica medida pelo amperímetro é igual a

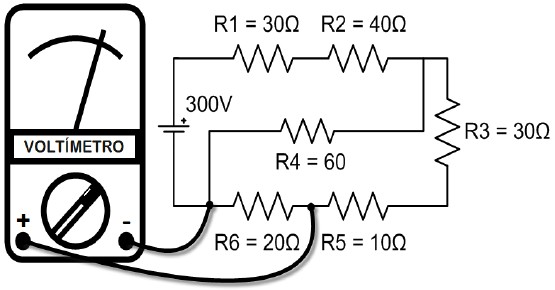

Observe o circuito abaixo, com valor da tensão de alimentação igual a 300 V.

É CORRETO afirmar que o valor da tensão medida no resistor R6 é igual a

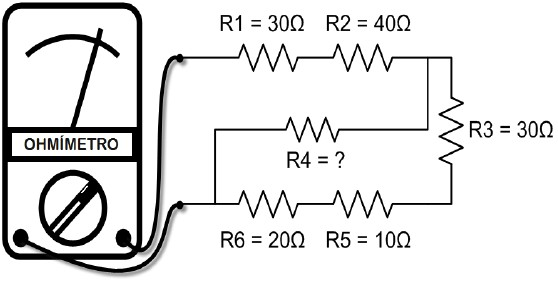

Observe a figura abaixo, cujo valor indicado no ohmímetro é de 100 \( \Omega \).

Portanto, o valor da resistência do resistor R4 é de

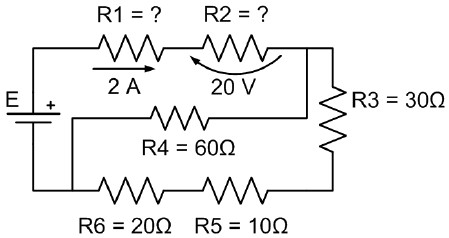

Considere o circuito mostrado a seguir, com potência dissipada por ele de 200 W.

Portanto, os valores das resistências dos resistores R1 e R2 são, RESPECTIVAMENTE,

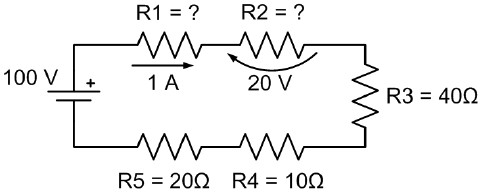

Observe o circuito mostrado a seguir.

Os valores das resistências dos resistores R1 e R2 são, RESPECTIVAMENTE,
