Um chuveiro elétrico alimentado em 220 V tem potência de 4,4 kW. Se ele operar 20 horas durante o mês, a energia por ele consumida, considerando o valor de 1 kWh igual a R$0,50, custará

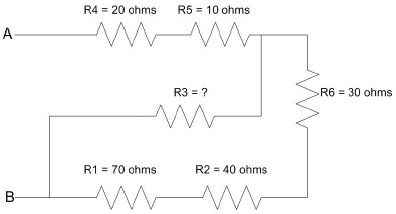

Considere que o valor indicado em um ohmímetro, ligado nos terminais A e B do circuito da figura abaixo, seja de 100 \( Ω \)

Portanto, o valor da resistência do resistor R3, em ohms, é igual a

Considere um equipamento que consome uma energia de 0,18 Kwh, durante 2 horas, quando alimentado em 120 volts.

É CORRETO afirmar que a corrente que o percorre e a potência consumida são, respectivamente, iguais a

Avalie as medidas a seguir para aliviar quedas de tensão constantes e evitar o aquecimento excessivo dos cabos, num quadro geral de distribuição (QGD).

I. Instalar indutores no QGD.

II. Verificar o dimensionamento dos cabos.

III. Instalar motores de indução junto ao quadro.

IV. Melhorar o fator de potência da instalação.

V. Redistribuir as cargas e equilibrar o sistema elétrico.

São CORRETAS as medidas

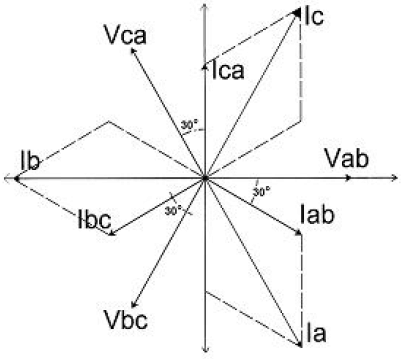

Um sistema trifásico ABC está representado no diagrama fasorial a seguir.

Analisando as correntes e tensões, é INCORRETO afirmar que

No cálculo luminotécnico de um ambiente interno de trabalho, utilizando o Método de Lúmens, devemos previamente conhecer alguns dados, EXCETO

Um sistema trifásico 380 V, ABC, a quatro condutores, alimenta uma carga equilibrada, cuja impedância por fase é 22/60º \( Ω \), ligada em estrela.

Considerando cos60º = 0,50 e sen60º = 0,866, é CORRETO afirmar que a potência ativa total é igual a

Um motor síncrono de 20 kW está em paralelo com um motor de indução que solicita 50 kW com um fator de potência 0,7 atrasado. O motor síncrono opera com fator de potência adiantado.

Considerando cos 45,57 =º 0,7, sen 45,57º = 0,7, cos 25,84º = 0,9 e sen 25,84º = 0,4, a potência reativa que ele deve fornecer para que o fator de potência da instalação seja 0,9 atrasado é

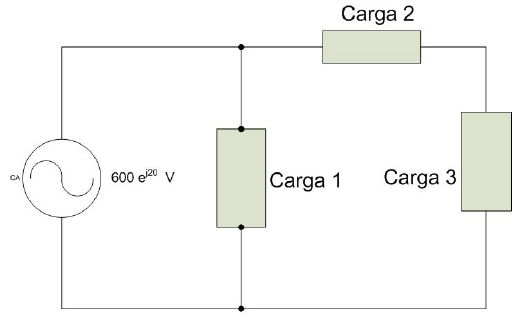

Observe o circuito a seguir.

Considerando que a Carga 1 absorve 2,4 kW e 1,8 kVAR, a Carga 2 absorve 1,3 kW e 2,6 kVAR e a Carga 3 absorve 1 kW e fornece 1,2 kVAR, é CORRETO afirmar que a corrente fornecida pela fonte é igual a

Um sistema elétrico em 25 kV/380-220 V, trifásico, neutro aterrado, frequência de 60 Hz, com subestação de 1600 kVA, deve apresentar disjuntor geral de baixa tensão de
