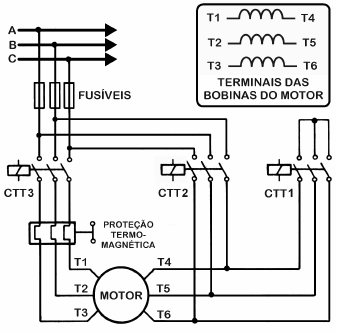

Na figura seguinte, está esquematizada a clássica ligação “estrela-triângulo”, utilizada na partida de motores de indução trifásicos.

Para esse circuito, a menor corrente de partida do motor será obtida

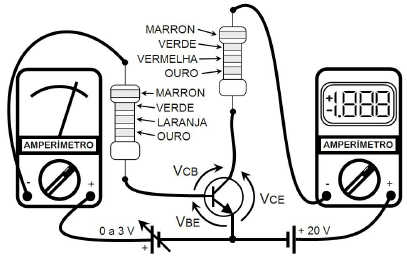

A figura seguinte mostra o esquema de um circuito frequentemente utilizado para medir o ganho de corrente em emissor comum de transistores bijunção, TJB.

Considere, ainda, os dados a seguir:

- a fonte de tensão variável, de 0 a 3 volts, está ajustada para 2,15 volts;

- a tensão VBE do transistor sob teste, quando em condução, é de 0,65 volts;

- o ganho de corrente em emissor comum do transistor sob teste é igual a 100;

- para os cálculos, desconsidere as tolerâncias dos resistores.

As leituras de correntes nos amperímetros analógico e digital são, respectivamente,

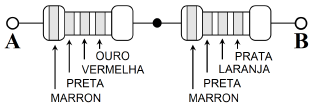

A figura seguinte mostra dois resistores ligados em série.

Considerando suas respectivas tolerâncias, é CORRETO afirmar que a resistência equivalente, medida entre os terminais A e B dessa associação em série, pode variar de

Em um circuito eletrônico, usado para amplificar o sinal de um sensor de pressão, a potência de saída é 1000 vezes maior que a potência de entrada. Portanto, o ganho em decibéis desse circuito é de

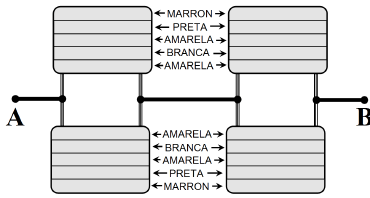

Observe a figura seguinte, que mostra a associação de quatro capacitores de poliéster, cujos valores podem ser lidos a partir das cores das faixas pintadas sobre os corpos dos mesmos.

Desconsideradas as tolerâncias, é CORRETO afirmar que o capacitor entre os terminais A e B, resultante dessa associação, é de

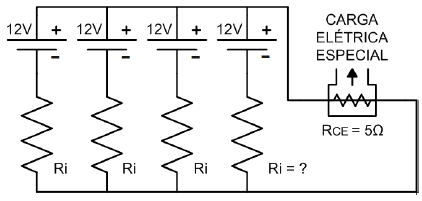

No circuito da figura mostrada a seguir, uma carga elétrica especial de 5 \( Ω \), utilizada para realizar algumas experiências de termodinâmica, é alimentada por quatro baterias idênticas de 12 volts, ligadas em paralelo. A potência elétrica dissipada por essa carga elétrica especial é de 20 W.

Portanto, o valor das resistências internas Ri, de cada bateria, é igual a

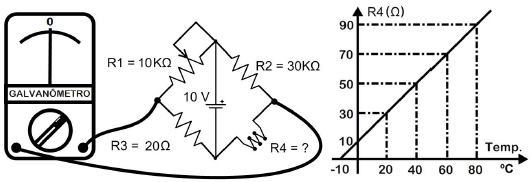

No circuito da figura mostrada a seguir, a resistência elétrica do potenciômetro R1 foi ajustada para 10 K\( Ω \). Nessas condições, a corrente elétrica que atravessa o galvanômetro é nula. O resistor R4 é um sensor de temperatura. À direita, encontra-se a curva característica desse sensor.

Portanto, é CORRETO afirmar que a temperatura medida pelo sensor é de

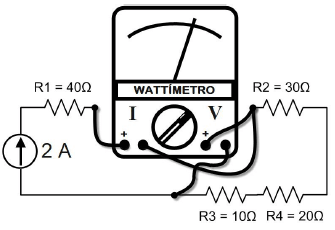

Analise o circuito da figura mostrada a seguir.

O valor da potência medida pelo wattímetro é de

A corrente elétrica que atravessa o galvanômetro do circuito mostrado a seguir é nula.

É CORRETO afirmar que o valor da resistência do resistor R4 é

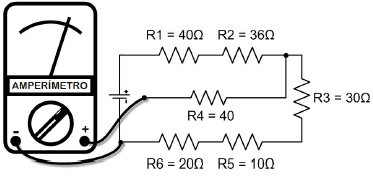

Observe o circuito abaixo. A potência dissipada pelo circuito é de 2500 W.

Portanto, o valor da corrente elétrica medida pelo amperímetro é igual a
