Durante a manutenção da placa de circuito impresso de um controlador lógico programável, deparou-se com um circuito eletrônico montado com portas NOR (NOU), conforme mostrado na figura que se segue.

Após alguns ensaios para levantar a tabela verdade desse circuito, concluiu-se que a porta lógica equivalente é uma porta cuja saída S é

Em eletrônica de potência, os conversores empregam dispositivos semicondutores que operam no corte ou na saturação. Considere que esses dispositivos são tratados como chaves ideais e os conversores nos quais eles se encontram, como circuitos em que essas chaves operam ciclicamente conectando as fontes com as respectivas cargas, conforme pode ser visto nos cinco circuitos seguintes.

No entanto, dois desses cinco circuitos apresentados não operariam corretamente por violarem as leis fundamentais dos circuitos elétricos. São eles:

Um amplificador eletrônico apresenta um ganho de tensão de 46 decibéis. A tensão de saída desse amplificador é de 5 volts. Portanto, a tensão de entrada é de

Em um circuito eletrônico, usado para amplificar o sinal de um sensor de pressão, a potência de saída é 200 vezes maior que a potência de entrada. Portanto, o ganho desse circuito é de

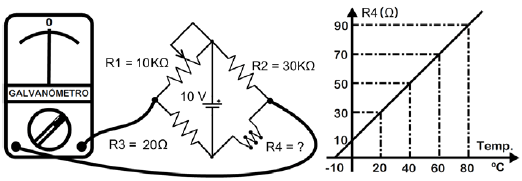

No circuito da figura mostrada a seguir, a resistência elétrica do potenciômetro R1 foi ajustada para 10 k!$ Ω !$. Nessas condições, a corrente elétrica que atravessa o galvanômetro é nula. O resistor R4 é um sensor de temperatura. À direita, encontrase a curva característica desse sensor.

Portanto, pode-se afirmar que a temperatura medida pelo sensor é de

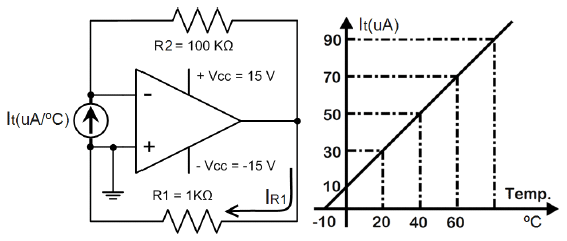

No circuito da figura seguinte, mostra-se um transdutor de temperatura, constituído de uma unidade sensora, um amplificador operacional e dois resistores. Quando em operação, sobre o resistor de 1 k!$ Ω !$ aparece uma tensão elétrica proporcional à temperatura medida. A unidade sensora deste transdutor se comporta como uma fonte de corrente, cuja característica elétrica está mostrada à direita da figura.

À temperatura de 55 ºC, a corrente IR1 que atravessa o resistor de 1 k!$ Ω !$ é de

Em um setor da Universidade, tem-se um painel de 380/220 V, cuja corrente de curto-circuito presumida é de 18 kA. Deseja-se instalar um disjuntor nesse painel para alimentar e proteger uma carga trifásica de 20 kW com fator de potência indutivo de 0,8. Sabe-se que o cabo de cobre, de seção nominal de 6 mm2, a ser utilizado, tem isolamento em material termofixo de borracha EPR e estará submetido a uma corrente elétrica máxima de 52 A. Então, o disjuntor a ser utilizado será para uma corrente nominal de

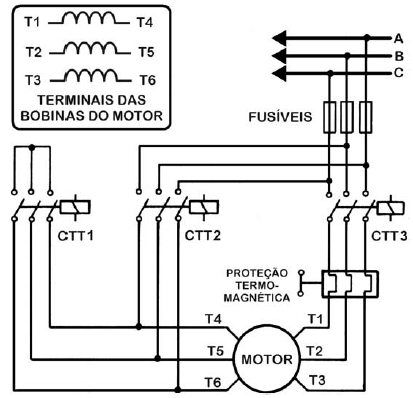

Na figura seguinte, está esquematizada a clássica ligação “estrela-triângulo” utilizada na partida de motores de indução trifásicos.

Para esse circuito, a menor corrente de partida do motor será obtida

Serão solicitadas ao engenheiro eletricista da Universidade as instalações de dois motores elétricos monofásicos de 127 V e 60 Hz, cujos dados de placas constam na tabela a seguir.

Ao engenheiro, caberá ainda considerar que:

• o motor 1 possui um capacitor ligado em série com o enrolamento de armadura; • a impedância do cabeamento entre cada motor e o ponto de conexão com barramento de alimentação é desprezível.

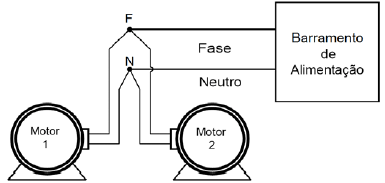

A instalação deverá ser feita de acordo com a figura a seguir.

A potência total a ser consumida pelo conjunto de motores será de

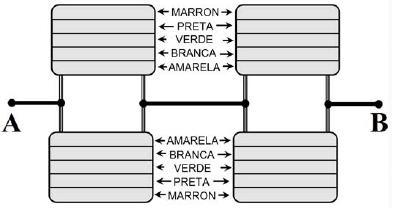

A figura seguinte mostra a associação de quatro capacitores de poliéster, cujos valores podem ser lidos a partir das cores das faixas pintadas sobre os corpos dos mesmos.

Desconsideradas as tolerâncias, pode-se afirmar que a capacitância equivalente entre os terminais A e B, resultante dessa associação, é de
