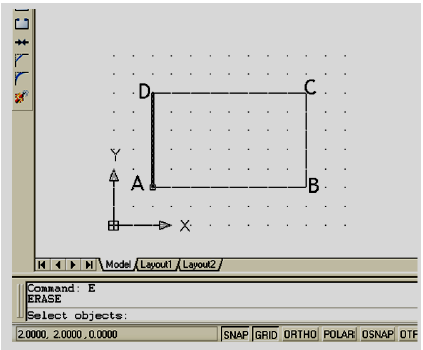

O sistema básico de coordenadas do software AutoCAD, é o WCS (World Cordinate System). Possui dois eixos, X e Y, perpendiculares entre si. O par (X, Y) identifica o sistema bidimensional. O eixo Z é sempre perpendicular ao plano definido por X e Y (plano da tela) e representa a terceira dimensão do sistema. A origem do WCS é sempre o ponto (0,0). A partir destas definições, a entrada de entidades bidimensionais (dados) do AutoCAD poderá ser realizada por meio de coordenadas. Considerando a figura a seguir as coordenadas relativas dos pontos B, C e D são respectivamente:

As características dos elementos gráficos criados no AutoCAD (Fonte: versão 2006) são denominadas propriedades dos objetos que podem ser configuradas e organizadas pela barra de ferramentas:

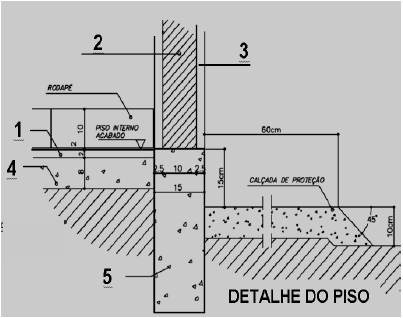

Identifique os elementos enumerados na figura que representa o detalhe do piso na coluna abaixo. A seguir marque a alternativa que corresponda à sequência correta:

( ) Contrapiso

( ) Argamassa de assentamento

( ) Baldrame

( ) Alvenaria

( ) Reboco

É correto afirmar que:

Segundo a Norma NBR 9077 a descarga, parte da saída de emergência de uma edificação, que fica entre a escada e a via pública ou área externa em comunicação com a via pública, pode ser constituída por:

I- corredor ou átrio enclausurado.

II- área em pilotis.

III- corredor a céu aberto.

IV- pela própria via pública.

São corretas as alternativas:

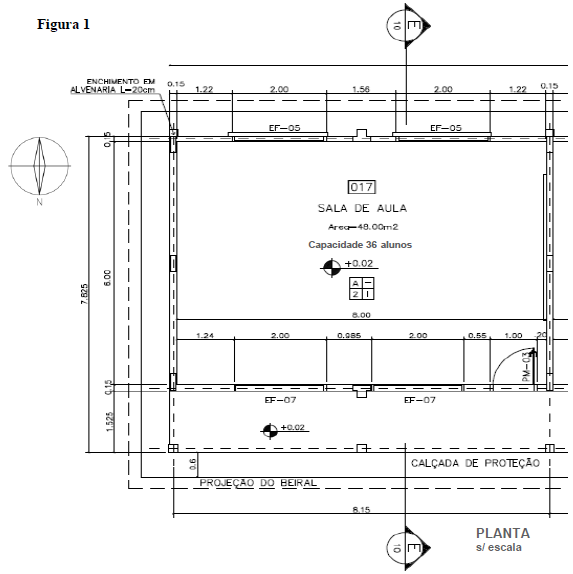

As larguras das saídas de emergência são dimensionadas em função da população da edificação e seu cálculo deve considerar os parâmetros da NBR 9077 – Saídas de Emergência em Edifícios. Considerando a escola representada nas figuras 1, 2 e as especificações indicadas a seguir de acordo com a referida norma:

• N° de salas da escola = 4 salas em pavimento térreo com um único corredor de passagem sem rampas ou escadas.
• Coeficiente para o cálculo da população de um pavimento = 1 pessoa por 1,5 m² de área (considerar somente a área útil das salas).
• Capacidade da unidade de passagem: acessos e descargas = 100, escadas e rampas = 60, portas = 100.
• A largura das saídas é dada pela seguinte fórmula:

N = número de unidades de passagem, arredondado para número inteiro.

P = população.
C = capacidade da unidade de passagem.

É correto afirmar que:

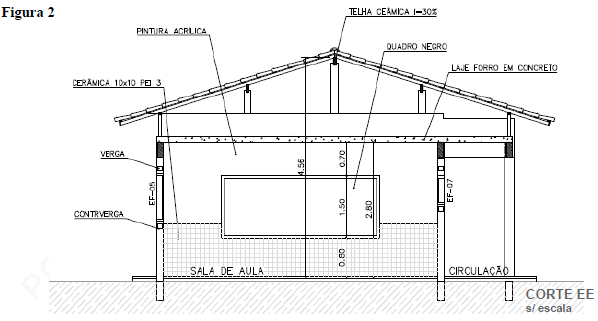

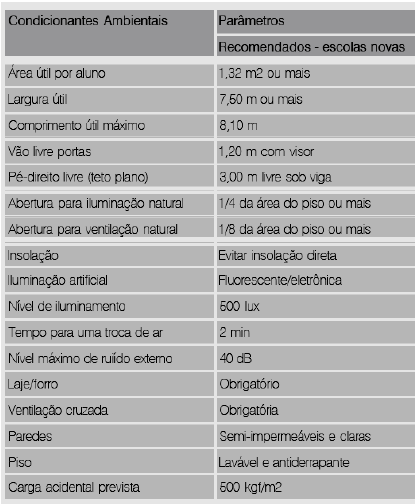

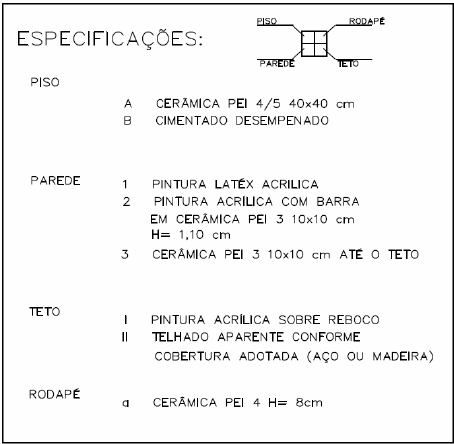

Comparando as recomendações do Ministério da Educação com as informações da planta e corte apresentado, é correto afirmar que:

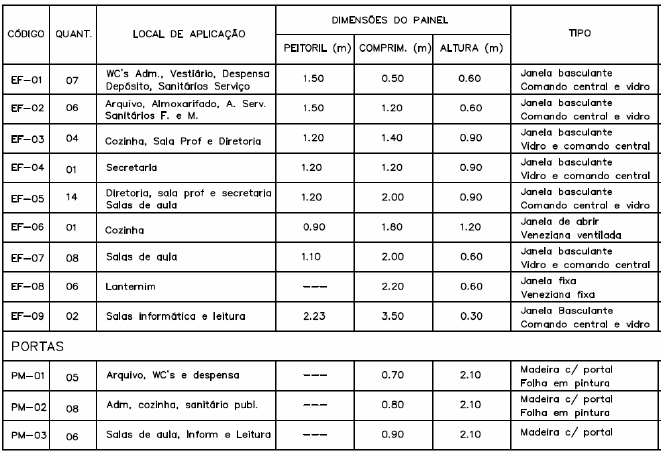

Considerando que o suposto edifício encontre-se na Zona Bioclimática 3, no município de Uberaba- MG, cuja latitude situa-se à 19°45’ sul, a orientação solar indicada e o posicionamento da edificação, bem como o posicionamento de suas aberturas para iluminação e ventilação sob a ótica do condicionamento térmico passivo de ambientes, é correto afirmar que:

A manutenção preditiva e preventiva de edificações são assuntos que vêm ganhando grande visibilidade e importância, especialmente entre os construtores e incorporadores. O gráfico a seguir representa a chamada Lei de Sitter, que interpreta a evolução progressiva de custos de manutenção, considerando os custos relativos à fase em que é aplicada. De acordo com Sitter e com os princípios básicos que orientam a manutenção de edificações, é incorreto afirmar que:

Fonte: Sitter, 1984.

Considerando a contratação e remuneração de obras e serviços por empreitada e por administração na construção civil, enumere a segunda coluna e a seguir assinale a alternativa que corresponda a sequência correta:

1 Empreitada por Preço Global

2 Empreitada Integral

3 Empreitada por Preços Unitários

4 Remuneração por Administração

( ) É utilizada quando não existe um projeto final definido ou que a definição só será possível durante o desenvolvimento da própria obra. A remuneração é definida pela quantidade executada em cada item de serviços ou etapa de trabalho.

( ) É a modalidade em que a contratada assume a responsabilidade de execução de uma determinada obra, onde o empreiteiro entra com materiais, mão de obra, ferramentas, equipamentos de construção em troca de uma remuneração previamente acertada, assumindo os riscos financeiros e econômicos que ela representa.

( ) Nesta modalidade a contratada encarrega-se da execução da obra mediante remuneração fixa ou cobrança de um percentual fixo sobre o seu custo, correndo por conta da contratante todos os ônus financeiro e econômico do empreendimento.

( ) Ocorre quando a contratada assume, além do fornecimento de materiais, mão de obra, ferramentas, equipamentos de construção, todas as obrigações que normalmente são da contratante, deixando a edificação pronta para uso.
