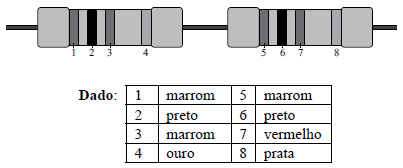

Dois resistores de carvão foram associados de acordo com a figura a seguir.

O valor da resistência equivalente da associação, em !$ \Omega !$, encontra-se na faixa de

O circuito a seguir apresenta um arranjo de capacitores de valor X.

A capacitância equivalente entre os pontos A e B é

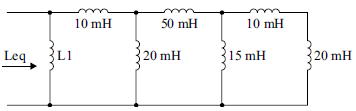

Analise o circuito a seguir, que apresenta uma associação de indutores.

Sabendo-se que a indutância equivalente do circuito Leq = 12,5 mH, o valor do indutor L1 é, em mH, igual a

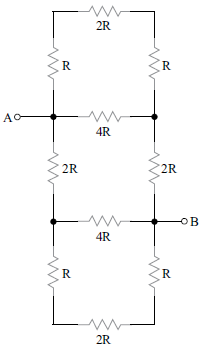

No circuito a seguir, o valor da resistência equivalente entre os pontos A e B é

Analise o circuito a seguir, que deverá ser utilizado para responder à questão abaixo.

Caso a tensão entre os pontos B e C seja igual a 5 V, é correto afirmar que

Analise o circuito a seguir, que deverá ser utilizado para responder à questão abaixo.

Deseja-se que a tensão entre os pontos A e C seja 20V. Para tanto, é correto afirmar que

Um fio de metal possui resistividade elétrica igual a !$ 8 . 10 – 8 \Omega.m !$. A resistência R de um rolo de 1 000 m desse fio de diâmetro igual a 4 mm, em !$ \Omega !$, situa-se na faixa

O seguinte circuito deverá ser utilizado para responder à questão abaixo. Os valores dos componentes são:

!$ R1 = 6 \Omega !$, !$ R2 = 12 \Omega !$, !$ RL = 12 \Omega !$, !$ V1 = 12V !$, !$ I2 = 8A !$.

Caso a fonte de corrente seja eliminada, a resistência equivalente do circuito é, em !$ \Omega !$, igual a

O seguinte circuito deverá ser utilizado para responder à questão abaixo. Os valores dos componentes são:

!$ R1 = 6 \Omega !$, !$ R2 = 12 \Omega !$, !$ RL = 12 \Omega !$, !$ V1 = 12V !$, !$ I2 = 8A !$.

A corrente IL que circula em RL, em Ampères (A), encontra- se na faixa

No circuito a seguir, os valores dos resistores são, em !$ \Omega !$: R1 = 8, R2 = 20, R3 = 10 e R4 = 20.

O valor máximo da tensão V1 que pode ser utilizada, de modo que a potência total dissipada não ultrapasse 5 W, é, em V, igual a
