Considere a seguinte representação de um transistor típico:

Considere, ainda, a seguinte sequência de medidas utilizando o ohmímetro: terminal (+) em B e terminal (–) em C; terminal (+) em B e terminal (–) em E; terminal (+) em C e terminal (–) em E. Para que o transistor não esteja danificado, as resistências medidas devem ser, respectivamente:

Considere o seguinte circuito elétrico em corrente contínua:

Para medir o valor da resistência R, o procedimento correto é

Quando uma entrada de um circuito TTL encontra-se desconectada, ou seja, “aberta”, atua com sendo do nível lógico e diz-se que ela está .

Assinale a alternativa que preenche, correta e respectivamente, as lacunas da frase.

Existem vários tipos de contadores para a implementação de um circuito baseado em lógica digital. Em particular, para um contador do tipo BCD, contando de forma crescente, o próximo estado ao estado 1001, representado na notação binária, é

Considere um Flip-Flop do tipo J-K, com clock. Para esse Flip-Flop, com entradas J e K e as saídas Q e !$ \overline Q !$, tem-se a seguinte tabela-verdade, em que !$ " \uparrow " !$ representa a subida do sinal de clock:

Assinale a alternativa que completa, correta e respectivamente, as quatro linhas da coluna “Saída Q”.

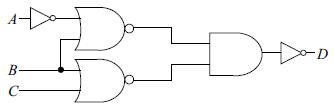

Analise o seguinte circuito digital do tipo combinatório, de entradas A, B e C, e de saída D:

Assinale a alternativa que apresenta uma expressão correta para a saída D, em função das entradas A, B e C.

Considere a seguinte expressão booleana, da saída !$ z !$ em função das entradas A, B, C e D, para responder à questão abaixo.

!$ z = A \overline B \overline C + \overline A \overline B CD + AC \overline D + (\overline {C+D}) + \overline A C \overline D !$

Considerando a expressão apresentada para z, assinale a alternativa que apresenta, corretamente, uma expressão simplificada para !$ z !$.

Considere a seguinte expressão booleana, da saída !$ z !$ em função das entradas A, B, C e D, para responder à questão abaixo.

!$ z = A \overline B \overline C + \overline A \overline B CD + AC \overline D + (\overline {C+D}) + \overline A C \overline D !$

Considerando a expressão apresentada para !$ z !$, construiu-se o seguinte mapa de Karnaugh, em que as letras de !$ a !$ à !$ p !$ representam um valor binário 0 ou 1.

Assinale a alternativa que apresenta corretamente todas as letras que devem ser iguais a 1 nesse mapa.

Considere a seguinte tabela-verdade:

Essa tabela expressa, por meio da saída X, a lógica implementada por uma porta lógica, de duas entradas, A e B, denominada

Considere o seguinte símbolo de um transistor:

Esse transistor representa um MOSFET do tipo
