Considere a figura a seguir.

Enumere a segunda coluna de acordo com a numeração indicada na figura.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Em relação às três idades dos arquivos, de acordo com Valelte (1973), correlacione a segunda coluna à primeira.

1. Arquivo de primeira idade ou corrente

2. Arquivo de segunda idade ou intermediário

3. Arquivo de terceira idade ou permanente

( ) Constituído de documentos que deixaram de ser frequentemente consultados, mas que podem ser solicitados pelos órgãos que os receberam e os produziram, para tratar de assuntos idênticos ou retomar um problema novamente focalizado. Não há necessidade de serem conservados próximos aos escritórios. A permanência dos documentos nesses arquivos é transitória.

( ) Constituído de documentos que perderam todo valor de natureza administrativa, que se conservam em razão de seu valor histórico ou documental e que constituem os meios de conhecer o passado e sua evolução. Estes são os arquivos propriamente ditos.

( ) Constituído de documentos em curso ou consultados frequentemente, conservados nos escritórios ou nas repartições que os receberam e os produziram ou em dependências próximas de fácil acesso.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Um estudante realiza uma prática para verificar o fenômeno da indução eletromagnética. Nesta prática são utilizadas duas bobinas iguais, uma fonte de corrente elétrica que emite pulsos periódicos, um osciloscópio (aparelho capaz de registrar pulsos de Diferenças de Potencial – DDP – periódicos) e um núcleo de ferro. O estudante introduz o núcleo de ferro no interior das duas bobinas e liga a primeira bobina à fonte de corrente elétrica e a segunda ao osciloscópio. A figura a seguir mostra o experimento montado e a forma dos pulsos periódicos de corrente elétrica produzidos pela fonte.

Qual o gráfico a seguir, de Diferença de Potencial (DDP), que será produzido pela bobina ligada ao osciloscópio?

Um solenoide possui seus fios atravessando uma plataforma de madeira e é ligado a uma fonte de tensão de corrente contínua, suficientemente potente para que o campo magnético gerado pelo solenoide seja muito maior do que o terrestre. Um imã em barra é abandonado sobre a plataforma com os seus polos alinhados com o eixo do solenoide. A figura mostra o aparato que foi montado.

Desprezando o atrito entre o imã e a plataforma, o que acontecerá ao imã após ser abandonado sobre a plataforma?

Um gerador elétrico real normalmente lança, para o sistema em que se encontra ligado, DDP e potência menores que a gerada, sendo que estes valores dependem da corrente elétrica.

Qual dos gráficos a seguir representa a função da Potência que um gerador pode lançar em função da corrente elétrica que o atravessa?

O circuito mostrado na figura foi montado com o objetivo de estudar como se comporta a resistência de um filamento metálico, de pequena espessura, em função da temperatura. A intensidade de corrente elétrica foi sendo aumentada gradativamente, até que o fio ficou incandescente e passou a emitir luz; durante este processo, os valores indicados pelo voltímetro V e amperímetro A foram registrados.

Qual dos gráficos a seguir representa como ocorre a variação da medida do voltímetro em função da medida do amperímetro?

O circuito mostrado na figura é montado utilizando quatro lâmpadas iguais. A tensão na fonte é regulada de tal forma que nenhuma lâmpada queime.

Qual lâmpada possuirá maior brilho?

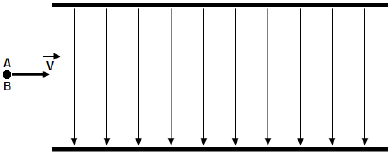

Duas partículas, A e B, de massas m_A e m_B e cargas qA (negativa) e q_B (positiva), respectivamente, tal que m_A = 2 m_B, e q_A = -8 q_B, são lançadas simultaneamente, com mesma velocidade inicial, de módulo V, no interior de um campo elétrico uniforme de módulo E, obtido por meio de duas placas metálicas carregadas com cargas de sinais opostos, conforme mostra a figura. O ponto de lançamento é equidistante de ambas as placas, e a distância percorrida pelas partículas, A e B, paralelamente as placas são X_A e X_B, respectivamente.

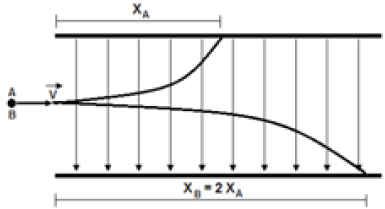

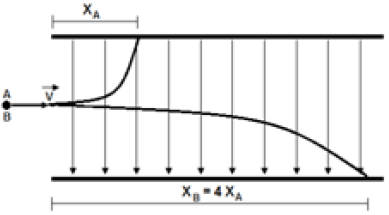

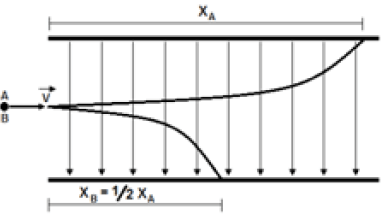

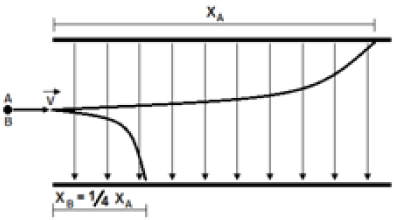

Qual figura representa as trajetórias descritas pelas partículas A e B?

Uma prática comum em laboratórios de eletricidade é a identificação das superfícies equipotenciais. Uma das formas de realizar esta prática é utilizar uma superfície condutora, de alta resistência, e colocar sobre ela dois eletrodos ligados a uma fonte de tensão. Em seguida liga-se uma das pontas de um voltímetro ao eletrodo negativo e se move a outra ponta ao longo da superfície medindo as diferenças de potencial (DDP) elétrico. Os pontos que possuírem a mesma DDP pertencerão a mesma superfície equipotencial.

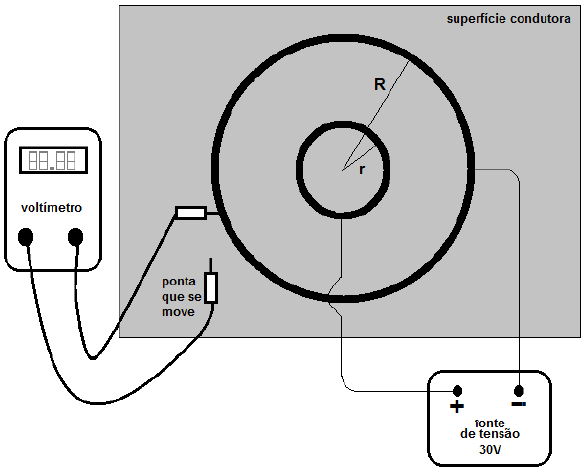

Um estudante monta esta prática utilizando dois eletrodos circulares, de raios R e r, e uma fonte de tensão de 30V, conforme mostrado na figura. As superfícies equipotenciais anotadas são equidistantes uma da outra.

Qual das figuras a seguir representa as DDP obtidas pelo estudante em suas respectivas superfícies equipotenciais?

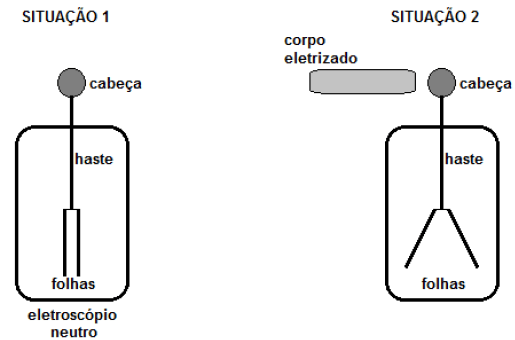

Um equipamento muito utilizado em laboratórios de física é o eletroscópio de folhas. Ele é constituído de uma cabeça esférica, uma haste e duas folhas móveis, todos metálicos, sendo que a haste liga a cabeça às folhas, e as folhas ficam dentro de um recipiente isolado do ambiente. A figura ilustra um eletroscópio inicialmente descarregado (SITUAÇÃO 1) e como as folhas se abrem quando um corpo eletrizado é aproximado de sua cabeça (SITUAÇÃO 2).

Em relação à figura, qual alternativa indica os sinais das cargas (o valor zero indica neutralidade) que o objeto eletrizado, a cabeça e as folhas possuem na SITUAÇÃO 2?
