Foram encontradas 355 questões.

3131766 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

Enunciado 3479716-1

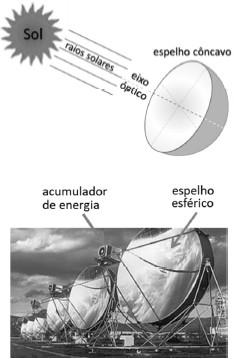

Figura I

Enunciado 3479716-2

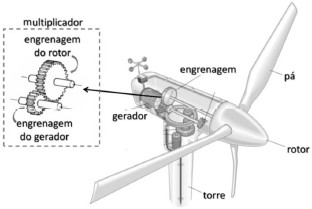

Figura II

Avanços da tecnologia têm permitido o desenvolvimento de novas formas de geração de energia sustentável. Dois processos usuais de transformação de energia solar em energia elétrica são ilustrados nas figuras I e II, precedentes: a conversão de energia solar com a utilização de espelhos côncavos e a conversão de energia eólica com a utilização da velocidade do vento, respectivamente.

No método de geração de energia representado na figura I, um processo conhecido como concentração solar, espelhos côncavos são usados para concentrar a luz solar em um ponto focal (acumulador de energia), onde a energia solar é transformada em calor e, em seguida, convertida em eletricidade. Esse processo é frequentemente utilizado em usinas de energia solar termossolares.

Na geração de energia representada na figura II, a partir do rotor da hélice, a energia cinética do vento é convertida em energia mecânica. Um multiplicador de velocidade, conjunto de engrenagens sem escorregamento, transforma a rotação lenta das hélices (20 rotações por minuto) em uma rotação mais rápida (1.800 rotações por minuto) capaz de operar o gerador de eletricidade. A quantidade da energia que o vento transfere para o rotor dependerá da densidade do ar (!$ \rho !$), da área circular de varredura do rotor (!$ A !$ = 9.000 m2) e do deslocamento de uma massa de ar (!$ m !$) a uma velocidade (!$ \nu !$). A potência do vento (!$ P_v !$) associada ao deslocamento da massa de ar é definida por !$ P_v = \dfrac 1 2 \dfrac {\Delta m} {\Delta t}v^2 !$ e o fluxo de massa de ar que atravessa as pás do rotor é dado por !$ \dfrac {\Delta m} {\Delta t} = \rho A \nu !$.

Tendo como referência as figuras I e II e as informações precedentes, e considerando que a densidade do ar seja 1,2 kg m-3, julgue o próximo item.

A partir das informações apresentadas, infere-se que a potência de geração elétrica da torre de energia eólica é superior a 60 kW.



Provas

Questão presente nas seguintes provas
3131765 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

Enunciado 3479715-1

Figura I

Enunciado 3479715-2

Figura II

Avanços da tecnologia têm permitido o desenvolvimento de novas formas de geração de energia sustentável. Dois processos usuais de transformação de energia solar em energia elétrica são ilustrados nas figuras I e II, precedentes: a conversão de energia solar com a utilização de espelhos côncavos e a conversão de energia eólica com a utilização da velocidade do vento, respectivamente.

No método de geração de energia representado na figura I, um processo conhecido como concentração solar, espelhos côncavos são usados para concentrar a luz solar em um ponto focal (acumulador de energia), onde a energia solar é transformada em calor e, em seguida, convertida em eletricidade. Esse processo é frequentemente utilizado em usinas de energia solar termossolares.

Na geração de energia representada na figura II, a partir do rotor da hélice, a energia cinética do vento é convertida em energia mecânica. Um multiplicador de velocidade, conjunto de engrenagens sem escorregamento, transforma a rotação lenta das hélices (20 rotações por minuto) em uma rotação mais rápida (1.800 rotações por minuto) capaz de operar o gerador de eletricidade. A quantidade da energia que o vento transfere para o rotor dependerá da densidade do ar (!$ \rho !$), da área circular de varredura do rotor (!$ A !$ = 9.000 m2) e do deslocamento de uma massa de ar (!$ m !$) a uma velocidade (!$ \nu !$). A potência do vento (!$ P_v !$) associada ao deslocamento da massa de ar é definida por !$ P_v = \dfrac 1 2 \dfrac {\Delta m} {\Delta t}v^2 !$ e o fluxo de massa de ar que atravessa as pás do rotor é dado por !$ \dfrac {\Delta m} {\Delta t} = \rho A \nu !$.

Tendo como referência as figuras I e II e as informações precedentes, e considerando que a densidade do ar seja 1,2 kg m-3, julgue o próximo item.

Pela configuração do equipamento representado na figura II, conclui-se que a razão entre os raios das engrenagens do rotor e do gerador é maior que 80.



Provas

Questão presente nas seguintes provas
3131764 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

Enunciado 3479714-1

Figura I

Enunciado 3479714-2

Figura II

Avanços da tecnologia têm permitido o desenvolvimento de novas formas de geração de energia sustentável. Dois processos usuais de transformação de energia solar em energia elétrica são ilustrados nas figuras I e II, precedentes: a conversão de energia solar com a utilização de espelhos côncavos e a conversão de energia eólica com a utilização da velocidade do vento, respectivamente.

No método de geração de energia representado na figura I, um processo conhecido como concentração solar, espelhos côncavos são usados para concentrar a luz solar em um ponto focal (acumulador de energia), onde a energia solar é transformada em calor e, em seguida, convertida em eletricidade. Esse processo é frequentemente utilizado em usinas de energia solar termossolares.

Na geração de energia representada na figura II, a partir do rotor da hélice, a energia cinética do vento é convertida em energia mecânica. Um multiplicador de velocidade, conjunto de engrenagens sem escorregamento, transforma a rotação lenta das hélices (20 rotações por minuto) em uma rotação mais rápida (1.800 rotações por minuto) capaz de operar o gerador de eletricidade. A quantidade da energia que o vento transfere para o rotor dependerá da densidade do ar (!$ \rho !$), da área circular de varredura do rotor (!$ A !$ = 9.000 m2) e do deslocamento de uma massa de ar (!$ m !$) a uma velocidade (!$ \nu !$). A potência do vento (!$ P_v !$) associada ao deslocamento da massa de ar é definida por !$ P_v = \dfrac 1 2 \dfrac {\Delta m} {\Delta t}v^2 !$ e o fluxo de massa de ar que atravessa as pás do rotor é dado por !$ \dfrac {\Delta m} {\Delta t} = \rho A \nu !$.

Tendo como referência as figuras I e II e as informações precedentes, e considerando que a densidade do ar seja 1,2 kg m-3, julgue o próximo item.

Se um objeto estiver localizado no eixo óptico do espelho côncavo e a uma distância maior que a distância focal, então a imagem formada será real.



Provas

Questão presente nas seguintes provas
3131763 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

Enunciado 3479711-1

Figura I

Enunciado 3479711-2

Figura II

Avanços da tecnologia têm permitido o desenvolvimento de novas formas de geração de energia sustentável. Dois processos usuais de transformação de energia solar em energia elétrica são ilustrados nas figuras I e II, precedentes: a conversão de energia solar com a utilização de espelhos côncavos e a conversão de energia eólica com a utilização da velocidade do vento, respectivamente.

No método de geração de energia representado na figura I, um processo conhecido como concentração solar, espelhos côncavos são usados para concentrar a luz solar em um ponto focal (acumulador de energia), onde a energia solar é transformada em calor e, em seguida, convertida em eletricidade. Esse processo é frequentemente utilizado em usinas de energia solar termossolares.

Na geração de energia representada na figura II, a partir do rotor da hélice, a energia cinética do vento é convertida em energia mecânica. Um multiplicador de velocidade, conjunto de engrenagens sem escorregamento, transforma a rotação lenta das hélices (20 rotações por minuto) em uma rotação mais rápida (1.800 rotações por minuto) capaz de operar o gerador de eletricidade. A quantidade da energia que o vento transfere para o rotor dependerá da densidade do ar (!$ \rho !$), da área circular de varredura do rotor (!$ A !$ = 9.000 m2) e do deslocamento de uma massa de ar (!$ m !$) a uma velocidade (!$ \nu !$). A potência do vento (!$ P_v !$) associada ao deslocamento da massa de ar é definida por !$ P_v = \dfrac 1 2 \dfrac {\Delta m} {\Delta t}v^2 !$ e o fluxo de massa de ar que atravessa as pás do rotor é dado por !$ \dfrac {\Delta m} {\Delta t} = \rho A \nu !$.

Tendo como referência as figuras I e II e as informações precedentes, e considerando que a densidade do ar seja 1,2 kg m-3, julgue o próximo item.

Os raios solares que incidem paralelos ao eixo óptico (eixo principal) do espelho côncavo convergem para o ponto central do espelho.



Provas

Questão presente nas seguintes provas
3131762 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

Enunciado 3479707-1

Figura I

Enunciado 3479707-2

Figura II

Avanços da tecnologia têm permitido o desenvolvimento de novas formas de geração de energia sustentável. Dois processos usuais de transformação de energia solar em energia elétrica são ilustrados nas figuras I e II, precedentes: a conversão de energia solar com a utilização de espelhos côncavos e a conversão de energia eólica com a utilização da velocidade do vento, respectivamente.

No método de geração de energia representado na figura I, um processo conhecido como concentração solar, espelhos côncavos são usados para concentrar a luz solar em um ponto focal (acumulador de energia), onde a energia solar é transformada em calor e, em seguida, convertida em eletricidade. Esse processo é frequentemente utilizado em usinas de energia solar termossolares.

Na geração de energia representada na figura II, a partir do rotor da hélice, a energia cinética do vento é convertida em energia mecânica. Um multiplicador de velocidade, conjunto de engrenagens sem escorregamento, transforma a rotação lenta das hélices (20 rotações por minuto) em uma rotação mais rápida (1.800 rotações por minuto) capaz de operar o gerador de eletricidade. A quantidade da energia que o vento transfere para o rotor dependerá da densidade do ar (!$ \rho !$), da área circular de varredura do rotor (!$ A !$ = 9.000 m2) e do deslocamento de uma massa de ar (!$ m !$) a uma velocidade (!$ \nu !$). A potência do vento (!$ P_v !$) associada ao deslocamento da massa de ar é definida por !$ P_v = \dfrac 1 2 \dfrac {\Delta m} {\Delta t}v^2 !$ e o fluxo de massa de ar que atravessa as pás do rotor é dado por !$ \dfrac {\Delta m} {\Delta t} = \rho A \nu !$.

Tendo como referência as figuras I e II e as informações precedentes, e considerando que a densidade do ar seja 1,2 kg m-3, julgue o próximo item.

No gerador desenvolvido a partir de energia eólica, ocorre um processo de conversão de energia mecânica em energia elétrica.



Provas

Questão presente nas seguintes provas
3131761 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

A descoberta do eletromagnetismo significou uma grande revolução para a humanidade: a possibilidade de transporte quase instantâneo de grandes quantidades de energia a longas distâncias. O entendimento dos fluxos energéticos e de suas perdas, ao longo da cadeia de produção, transporte e utilização da energia elétrica, é de fundamental importância para o aumento da eficiência energética e a mitigação de seus efeitos sobre a natureza.

Para o estudo simplificado desses processos, foi criado um sistema constituído por um motor de combustão a diesel que opera em um ciclo de Carnot, conforme figura a seguir. A cada ciclo do motor, uma quantidade de calor !$ Q_1 !$ é fornecida pela queima do diesel, um trabalho !$ W !$ é realizado e um calor !$ Q_2 !$ é ejetado para fora do motor. O motor faz girar uma bobina com velocidade angular constante !$ \omega !$ de 21.600 graus por segundo, em uma região preenchida por um campo magnético uniforme e estacionário, gerado por um ímã permanente, com intensidade 1/12!$ \pi !$ tesla. Na bobina, está enrolado um fio condutor formando por !$ N !$ = 22 espiras circulares cuja área de seção transversal é igual a !$ A !$ = 1 m2. Devido à indução magnética, uma força eletromotriz !$ \xi !$ é gerada em uma tomada que está ligada a um circuito, fornecendo corrente elétrica !$ I !$ a um aparelho de resistência equivalente igual a !$ R !$. A resistência interna dos fios da bobina e da tomada é denotada por !$ R !$'. O eixo de rotação da bobina é perpendicular ao campo magnético.

De maneira simplificada, pode-se considerar que o motor e a bobina representam uma usina geradora de energia elétrica, os fios que ligam a bobina até a tomada representam as linhas de transmissão e o aparelho ligado à tomada representa os dispositivos movidos a energia elétrica.

Enunciado 3479694-1

Com base nas informações fornecidas no texto precedente e na figura apresentada, julgue o item abaixo.

O circuito elétrico fornece ao aparelho uma corrente elétrica com valor igual a !$ \xi/R !$ ampères.



Provas

Questão presente nas seguintes provas
3131760 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

A descoberta do eletromagnetismo significou uma grande revolução para a humanidade: a possibilidade de transporte quase instantâneo de grandes quantidades de energia a longas distâncias. O entendimento dos fluxos energéticos e de suas perdas, ao longo da cadeia de produção, transporte e utilização da energia elétrica, é de fundamental importância para o aumento da eficiência energética e a mitigação de seus efeitos sobre a natureza.

Para o estudo simplificado desses processos, foi criado um sistema constituído por um motor de combustão a diesel que opera em um ciclo de Carnot, conforme figura a seguir. A cada ciclo do motor, uma quantidade de calor !$ Q_1 !$ é fornecida pela queima do diesel, um trabalho !$ W !$ é realizado e um calor !$ Q_2 !$ é ejetado para fora do motor. O motor faz girar uma bobina com velocidade angular constante !$ \omega !$ de 21.600 graus por segundo, em uma região preenchida por um campo magnético uniforme e estacionário, gerado por um ímã permanente, com intensidade 1/12!$ \pi !$ tesla. Na bobina, está enrolado um fio condutor formando por !$ N !$ = 22 espiras circulares cuja área de seção transversal é igual a !$ A !$ = 1 m2. Devido à indução magnética, uma força eletromotriz !$ \xi !$ é gerada em uma tomada que está ligada a um circuito, fornecendo corrente elétrica !$ I !$ a um aparelho de resistência equivalente igual a !$ R !$. A resistência interna dos fios da bobina e da tomada é denotada por !$ R !$'. O eixo de rotação da bobina é perpendicular ao campo magnético.

De maneira simplificada, pode-se considerar que o motor e a bobina representam uma usina geradora de energia elétrica, os fios que ligam a bobina até a tomada representam as linhas de transmissão e o aparelho ligado à tomada representa os dispositivos movidos a energia elétrica.

Enunciado 3479693-1

Com base nas informações fornecidas no texto precedente e na figura apresentada, julgue o item abaixo.

O fato de o aparelho funcionar por meio de energia elétrica implica que nenhuma emissão de gases de efeito estufa está associada ao fornecimento de energia para ele.



Provas

Questão presente nas seguintes provas
3131759 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

A descoberta do eletromagnetismo significou uma grande revolução para a humanidade: a possibilidade de transporte quase instantâneo de grandes quantidades de energia a longas distâncias. O entendimento dos fluxos energéticos e de suas perdas, ao longo da cadeia de produção, transporte e utilização da energia elétrica, é de fundamental importância para o aumento da eficiência energética e a mitigação de seus efeitos sobre a natureza.

Para o estudo simplificado desses processos, foi criado um sistema constituído por um motor de combustão a diesel que opera em um ciclo de Carnot, conforme figura a seguir. A cada ciclo do motor, uma quantidade de calor !$ Q_1 !$ é fornecida pela queima do diesel, um trabalho !$ W !$ é realizado e um calor !$ Q_2 !$ é ejetado para fora do motor. O motor faz girar uma bobina com velocidade angular constante !$ \omega !$ de 21.600 graus por segundo, em uma região preenchida por um campo magnético uniforme e estacionário, gerado por um ímã permanente, com intensidade 1/12!$ \pi !$ tesla. Na bobina, está enrolado um fio condutor formando por !$ N !$ = 22 espiras circulares cuja área de seção transversal é igual a !$ A !$ = 1 m2. Devido à indução magnética, uma força eletromotriz !$ \xi !$ é gerada em uma tomada que está ligada a um circuito, fornecendo corrente elétrica !$ I !$ a um aparelho de resistência equivalente igual a !$ R !$. A resistência interna dos fios da bobina e da tomada é denotada por !$ R !$'. O eixo de rotação da bobina é perpendicular ao campo magnético.

De maneira simplificada, pode-se considerar que o motor e a bobina representam uma usina geradora de energia elétrica, os fios que ligam a bobina até a tomada representam as linhas de transmissão e o aparelho ligado à tomada representa os dispositivos movidos a energia elétrica.

Enunciado 3479692-1

Com base nas informações fornecidas no texto precedente e na figura apresentada, julgue o item abaixo.

A eficiência termodinâmica do motor é de 75%.



Provas

Questão presente nas seguintes provas
3131758 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

A descoberta do eletromagnetismo significou uma grande revolução para a humanidade: a possibilidade de transporte quase instantâneo de grandes quantidades de energia a longas distâncias. O entendimento dos fluxos energéticos e de suas perdas, ao longo da cadeia de produção, transporte e utilização da energia elétrica, é de fundamental importância para o aumento da eficiência energética e a mitigação de seus efeitos sobre a natureza.

Para o estudo simplificado desses processos, foi criado um sistema constituído por um motor de combustão a diesel que opera em um ciclo de Carnot, conforme figura a seguir. A cada ciclo do motor, uma quantidade de calor !$ Q_1 !$ é fornecida pela queima do diesel, um trabalho !$ W !$ é realizado e um calor !$ Q_2 !$ é ejetado para fora do motor. O motor faz girar uma bobina com velocidade angular constante !$ \omega !$ de 21.600 graus por segundo, em uma região preenchida por um campo magnético uniforme e estacionário, gerado por um ímã permanente, com intensidade 1/12!$ \pi !$ tesla. Na bobina, está enrolado um fio condutor formando por !$ N !$ = 22 espiras circulares cuja área de seção transversal é igual a !$ A !$ = 1 m2. Devido à indução magnética, uma força eletromotriz !$ \xi !$ é gerada em uma tomada que está ligada a um circuito, fornecendo corrente elétrica !$ I !$ a um aparelho de resistência equivalente igual a !$ R !$. A resistência interna dos fios da bobina e da tomada é denotada por !$ R !$'. O eixo de rotação da bobina é perpendicular ao campo magnético.

De maneira simplificada, pode-se considerar que o motor e a bobina representam uma usina geradora de energia elétrica, os fios que ligam a bobina até a tomada representam as linhas de transmissão e o aparelho ligado à tomada representa os dispositivos movidos a energia elétrica.

Enunciado 3479691-1

Com base nas informações fornecidas no texto precedente e na figura apresentada, julgue o item abaixo.

A corrente gerada no circuito é alternada, em 60 Hz.



Provas

Questão presente nas seguintes provas
3131757 Ano: 2023
Disciplina: Física
Banca: CESPE / CEBRASPE
Orgão: UnB
Provas:

A descoberta do eletromagnetismo significou uma grande revolução para a humanidade: a possibilidade de transporte quase instantâneo de grandes quantidades de energia a longas distâncias. O entendimento dos fluxos energéticos e de suas perdas, ao longo da cadeia de produção, transporte e utilização da energia elétrica, é de fundamental importância para o aumento da eficiência energética e a mitigação de seus efeitos sobre a natureza.

Para o estudo simplificado desses processos, foi criado um sistema constituído por um motor de combustão a diesel que opera em um ciclo de Carnot, conforme figura a seguir. A cada ciclo do motor, uma quantidade de calor !$ Q_1 !$ é fornecida pela queima do diesel, um trabalho !$ W !$ é realizado e um calor !$ Q_2 !$ é ejetado para fora do motor. O motor faz girar uma bobina com velocidade angular constante !$ \omega !$ de 21.600 graus por segundo, em uma região preenchida por um campo magnético uniforme e estacionário, gerado por um ímã permanente, com intensidade 1/12!$ \pi !$ tesla. Na bobina, está enrolado um fio condutor formando por !$ N !$ = 22 espiras circulares cuja área de seção transversal é igual a !$ A !$ = 1 m2. Devido à indução magnética, uma força eletromotriz !$ \xi !$ é gerada em uma tomada que está ligada a um circuito, fornecendo corrente elétrica !$ I !$ a um aparelho de resistência equivalente igual a !$ R !$. A resistência interna dos fios da bobina e da tomada é denotada por !$ R !$'. O eixo de rotação da bobina é perpendicular ao campo magnético.

De maneira simplificada, pode-se considerar que o motor e a bobina representam uma usina geradora de energia elétrica, os fios que ligam a bobina até a tomada representam as linhas de transmissão e o aparelho ligado à tomada representa os dispositivos movidos a energia elétrica.

Enunciado 3479690-1

Com base nas informações fornecidas no texto precedente e na figura apresentada, julgue o item abaixo.

A força eletromotriz na tomada tem valor máximo igual a 200 V.
