Num laboratório, dispõe-se de 5 resistores com resistências, R₁ = 20 Ω, R₂ = 50 Ω, R₃ = 100 Ω, R₄ = 100 Ω e R₅ = 200 Ω. Para a montagem de um circuito para ser usado em um experimento didático é necessária uma resistência de 75 Ω. Assinale a alternativa que apresenta uma associação desses resistores que permita obter essa resistência. O símbolo “//” significa uma associação em paralelo e o símbolo “+” uma associação em série.

As normas regulamentadoras do Ministério do Trabalho e do Emprego são um conjunto de disposições legais que estabelecem procedimentos, parâmetros e condições mínimas de segurança e saúde no ambiente de trabalho no Brasil.

Em particular, a norma que estabelece os requisitos e condições mínimas, objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que interagem em instalações elétricas e serviços com eletricidade, é a

Analise a afirmação a seguir.

Ao projetar placas de circuito impresso (PCB), é necessário gerar arquivos que permitam aos fabricantes entenderem exatamente como as diferentes camadas da placa devem ser produzidas. Essas camadas incluem as trilhas de cobre, máscaras de solda, serigrafia e furos, entre outros. Para que o fabricante possa reproduzir fielmente o design criado no software de CAD, utiliza-se um formato de arquivo aberto, reconhecido internacionalmente, chamado ___________.

Assinale a alternativa que preenche corretamente a lacuna.

Em uma indústria de processamento de alimentos, um motor trifásico aciona uma esteira transportadora que é ligada e desligada diversas vezes ao dia. Na partida direta, observa-se um pico de corrente elevado e um impacto mecânico brusco, resultando em desgaste prematuro dos componentes e perturbações na rede elétrica. Assinale a alternativa que apresenta o dispositivo que é mais apropriado para mitigar esses problemas, permitindo diminuir a corrente de partida e proporcionando uma aceleração mais suave do motor.

Deseja-se fazer a instalação de um aparelho de ar-condicionado num apartamento. Esse aparelho será alimentado com tensão bifásica de 220 V. O fator de potência do aparelho é 0,8. Assinale a alternativa em que se apresenta a máxima potência ativa nominal que esse aparelho pode ter de forma a não ser necessário um circuito independente para sua alimentação.

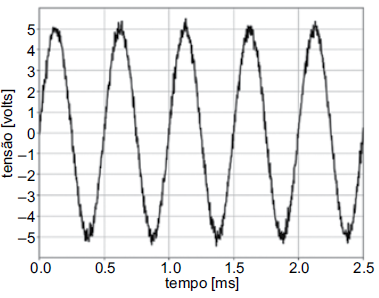

Obteve-se a forma de onda da tensão num ponto de um circuito eletrônico por meio de um osciloscópio digital. Após tratamento do sinal obtido, chegou-se a figura a seguir:

Considerando as informações apresentadas, pode-se concluir que a tensão é aproximadamente senoidal com frequência

Num sistema de distribuição trifásico equilibrado, a carga em cada fase possui uma impedância complexa de Z = 10 + j10 Ω. A tensão eficaz de linha é de 400 V e a carga está conectada em estrela. Assinale a alternativa que apresenta, corretamente, a corrente eficaz de linha.

Dados: \( \sqrt{2} \) ≈1,4 e \( \sqrt{3} \) ≈1,7.

Na análise de agrotóxicos por Cromatografia de Íons (C), qual é o impacto de interferentes como o cloreto e sulfato?

Deseja-se gerar energia elétrica a partir de uma queda d’água de altura h. Essa queda tem um fluxo de 1 000 litros/s. Considerando o exposto, assinale a alternativa que apresenta o mínimo valor de h de forma a poder gerar uma potência de 500 kW. Para tanto, despreze todas as perdas mecânicas e elétricas, considere a aceleração da gravidade g = 10 m/s² e a densidade da água 1 kg/litro.

O fator de capacidade é a fração do tempo em que uma usina gera potência próxima de sua potência máxima. Analise as afirmações a seguir sobre diferentes fontes de energia e assinale aquela que descreve corretamente uma tendência típica dos fatores de capacidade.
