O protocolo Multiplex Digital DMX é usado na indústria de teatros e eventos para controlar equipamentos de iluminação em dispositivos de efeitos especiais. O DMX está sendo cada vez mais usado em prédios comerciais para aplicações incluindo controle RGB, cor e temperatura da luz.

A interface elétrica utilizada pelo sistema DMX emprega o padrão

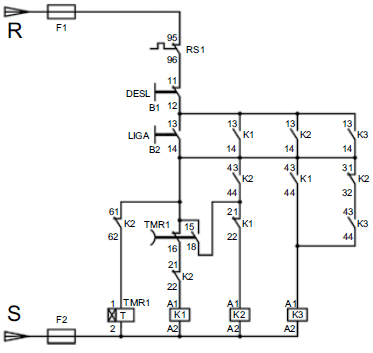

Considere o seguinte circuito de comando elétrico.

Trata-se do circuito de comando de uma chave de partida

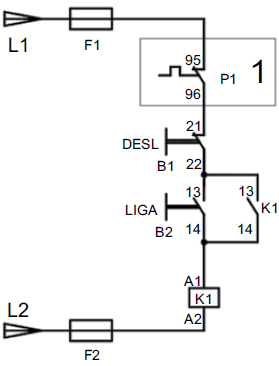

Considere o circuito de comando elétrico mostrado na figura a seguir.

Conforme a simbologia utilizada em comandos elétricos, o elemento referenciado em 1 é um contato

As categorias de emprego para contatores em corrente alternada determinam os valores de corrente que o contator deve estabelecer ou interromper e dependem da natureza do receptor controlado (motor de gaiola ou de anéis, resistências) e das condições nas quais se efetuam os fechamentos e as aberturas (motor em regime ou bloqueado ou em partida, inversão do sentido de rotação, frenagem por contracorrente).

Um contator com categoria de emprego AC3 refere-se às seguintes condições de utilização:

Um motor de indução trifásico de 6 terminais, com tensão nominal de 220/380 V, corrente nominal 45/26 A e fator de serviço igual a 1,15, opera acionado por uma chave de partida automática do tipo estrela-triângulo. O circuito de força da chave estrela-triângulo automática é mostrado na figura a seguir.

Nessas condições, o valor da corrente de ajuste do relé de sobrecarga será aproximadamente igual a:

Um amperímetro de painel tem corrente de fundo de escala de 5,0 A e está conectado a um TC com relação de 2 000 : 5 A.

Quando a corrente no circuito principal é de 1 200 A, a corrente através do amperímetro de painel é igual a:

Um transformador trifásico é composto pelo arranjo de três transformadores monofásicos, com o primário conectado em Y e o secundário conectado em Δ. Cada transformador monofásico tem o enrolamento primário composto por 200 espiras e o enrolamento secundário composto por 40 espiras.

Se a tensão aplicada entre as fases do enrolamento primário do transformador trifásico assim constituído for igual a 173,2 V, a tensão presente entre as fases do secundário desse transformador trifásico é aproximadamente igual a:

(Considere o valor de 3^0,5 = 1,732)

Um motor de indução trifásico de 6 polos, 60 Hz, opera com escorregamento nominal de 4%.

A velocidade nominal de operação desse motor é igual a:

Um motor de corrente contínua de excitação independente tem tensão nominal de armadura de 240 V e velocidade nominal de 1 800 RPM, quando operando com corrente de campo nominal. Considerando que o motor opera em vazio na região linear da curva de magnetização, que a corrente de campo é mantida constante e igual à corrente de campo nominal e que as perdas rotacionais e as perdas no cobre da armadura são desprezíveis, para que o motor opere a 1 350 RPM, sua armadura deverá ser alimentada com tensão igual a:

Considerando a segurança em instalações e serviços em eletricidade, somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos apropriados, obedecida uma sequência específica.

O primeiro passo da sequência de desenergização de uma instalação é:
