No processo de produção de projetos de arquitetura, a NBR 16636-2 prevê que sejam apresentados, como documentos técnicos, os desenhos da planta geral de implantação, das plantas dos pavimentos e da cobertura e dos cortes gerais, longitudinais e transversais, para ambientes internos e externos, a partir da etapa de

O anexo C, de caráter informativo, da norma NBR 16636-2, indica como objeto do projeto arquitetônico, no que diz respeito às instalações elétricas prediais, somente a

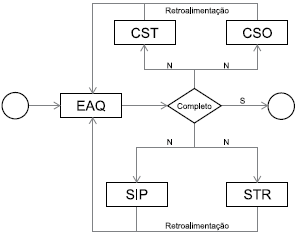

A figura a seguir, extraída do Anexo A da norma NBR 16636-1, exemplifica o inter-relacionamento, em um projeto, entre especialidades da arquitetura (EAQ), sistemas estruturais (STR), sistemas de instalações prediais (SIP), consultorias técnicas (CST) e consultorias de sistemas de operação diversos (CSO).

Segundo o fluxo proposto,

A área de projetos de uma universidade pública brasileira desenvolveu os estudos relativos à viabilidade econômico- financeira e os estudos preliminares de um prédio de laboratórios didáticos e de pesquisa. O pessoal próprio da equipe conceituou e dimensionou preliminarmente o projeto de arquitetura da edificação e os espaços anexos, bem como a solução estrutural. No caso das instalações necessárias, o projeto cumpriu uma etapa inicial na qual foram efetuados, por profissionais legalmente habilitados, e com o apoio das áreas acadêmicas demandantes do projeto, a conceituação, o dimensionamento preliminar e a previsão do respectivo posicionamento e caminhamento. Foi então elaborado o anteprojeto de arquitetura e será necessário, dada a complexidade e extensão dos projetos das instalações envolvidas, para os quais a instituição não dispõe de pessoal especializado em número suficiente, proceder à contratação externa dos projetos correspondentes. Em função dos elementos já produzidos, entende-se que a etapa inicial dos projetos contratados consistirá na concepção e correspondente representação das informações técnicas dos projetos das instalações, e terá como base o anteprojeto arquitetônico.

Para adequar-se à NBR16636, o termo de referência para a licitação desses serviços deverá incluir a elaboração desses projetos de instalações, nessa etapa inicial a ser contratada, de

No projeto de sinalização visual do edifício de uma unidade de ensino superior, foram estabelecidas as seguintes prescrições, com base em dispositivos da NBR 9050:

• garantir contraste entre a sinalização visual (texto ou símbolo e fundo) e a superfície sobre a qual ela está afixada, cuidando para que a iluminação do entorno - natural ou artificial – não prejudique a compreensão da informação;

• em textos e símbolos, bem como no fundo das peças de sinalização, evitar o uso de materiais brilhantes e de alta reflexão, reduzindo o ofuscamento;

• manter o valor de reflexão da luz (LRV); e

• manter a relação de contraste, nos casos em que a sinalização é retroiluminada.

Tais prescrições correspondem ao requisito de norma denominado

Considere as situações I e II, a seguir, extraídas da NBR 9050

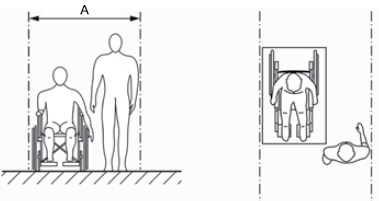

I. Um pedestre e uma pessoa em cadeira de rodas – Vistas frontal e superior

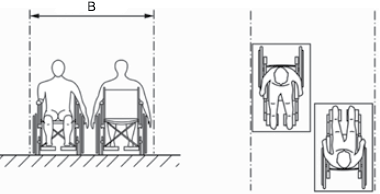

II. Duas pessoas em cadeira de rodas – Vistas frontal e superior

As larguras A e B, prescritas pela norma referida para as situações I e II variam, respectivamente, de

Para avaliar soluções de isolamento acústico em projetos arquitetônicos, deve-se levar em conta que a percepção de sons pelo ouvido humano não é linear conforme se reduz a intensidade da energia sonora que chega até ele. Para expressar essa não linearidade, a escala de intensidade sonora referenciada ao som percebido, medida em decibel (dB) é correlacionada com a energia sonora, medida em W/m², que atinge o ouvido, segundo uma escala

Uma unidade de ensino e pesquisa, que abriga salas de aula e biblioteca, construída originalmente em vizinhança tranquila, passou a ser afetada por ruído urbano decorrente de alterações no sistema viário e no tráfego de veículos nas ruas do seu entorno. Em consequência, passaram a ser registrados, nos ambientes internos, níveis de ruído incompatíveis com os usos respectivos. Inspeção preliminar indica que as esquadrias apresentam desempenho em termos de estanqueidade correspondente ao nível mínimo prescrito pela normatização técnica aplicável. O diagnóstico acústico desses ambientes indicou a necessidade de tratamento ou substituição das esquadrias de modo a (i) evitar pontes acústicas e (ii) aumentar o isolamento acústico dos diferentes componentes dessas esquadrias.

Dentre as alternativas, tais resultados serão obtidos, respectivamente, com:

Dentre as alternativas, esses painéis seriam, teoricamente, mais eficientes se implantados perpendicularmente às fachadas

Uma fachada de edifício está voltada exatamente para o sul geográfico. O edifício situa-se aproximadamente na latitude correspondente ao Trópico de Capricórnio, 23º27’S, em um ambiente típico de áreas urbanas de algumas cidades médias do interior paulista, pouco sombreado por vegetação ou por edifícios altos, e a fachada sul está voltada para a rua. Não há no entorno superfícies envidraçadas ou espelhadas significativas. Em um dia ensolarado e quente, entre o equinócio de outono e o equinócio de primavera, essa fachada receberá quantidades significativas somente de radiação solar
