O circuito da figura a seguir possui um amplificador operacional com suas entradas V+ e V- conectados a uma fonte simétrica (a fonte não está representada na Figura), duas entradas de tensão V1 e V2, três resistores R1, R2 e R3, e uma saída Vout.



Assinale a opção que apresenta a afirmação CORRETA sobre este circuito.

No Sistema Internacional de Medidas, a unidade de corrente ampère é definida como a corrente elétrica constante, I, mantida em dois condutores retos paralelos de comprimento infinito e seção transversal circular desprezível, que colocados com uma separação, d, de 1 metro um do outro, no vácuo, produzem entre si uma força, F, de 2x10^-7 newton por metro de comprimento h. Esta relação pode ser resumida na expressão  sendo k uma constante de proporcionalidade dimensional.

Para o Sistema Internacional de Medidas, assinale a alternativa correta que indica a dimensão física de k, em termos das grandezas fundamentais comprimento [L], tempo [T], massa [M] e corrente [I].

Um circuito RC possui uma fonte de tensão alternada, representado pela letra V, e gera um sinal de tensão com função v(t) = 10sen(25t). Esta fonte está em série com um resistor de R = 3 Ω e um capacitor de C = 0,01 F. Dados que podem ser úteis: arctg(-4/3) = -53,13°, arctg( 3/4) = 36,87°



Qual é a amplitude da tensão do capacitor e a sua fase?

Um circuito digital tem três entradas lógicas A, B e C e uma saída lógica S e obedecem à seguinte tabela verdade:

CAPUANO, Francisco Gabriel; IDOETA, Ivan Valeije. Elementos de eletrônica digital. 42. ed. São Paulo: Erica, 2019.

Qual é a expressão característica minimizada obtida pela simplificação desta tabela?

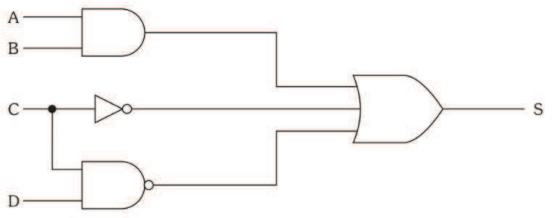

O circuito digital da figura a seguir possui quatro entradas lógicas: A, B, C e D e uma saída lógica S.

Fonte: CAPUANO, Francisco Gabriel; IDOETA, Ivan Valeije. Elementos de eletrônica digital. 42. ed. São Paulo: Erica, 2019.

Qual é a expressão característica deste circuito?

Uma máquina elétrica é ligada a uma linha trifásica simétrica de 220V eficazes por uma ligação delta equilibrada. A máquina tem uma resistência de 8Ω e uma reatância capacitiva de 6Ω por fase.

Qual o valor correto da potência ativa transferida para a máquina?

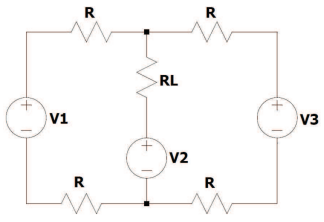

O circuito abaixo tem três fontes de tensão, uma de V1 = 3V e duas de V2 = V3 = 6V e cinco resistores sendo um de RL = 4 kΩ e ou demais de R = 2 kΩ.

HALLIDAY, David; RESNICK, Robert; KRANE, Kenneth S. Física, v.3. 5. ed. Rio de Janeiro: LTC, 2002.

Após o cálculo, quais são os valores corretos da tensão e corrente elétrica sobre o resistor RL?

Um aparelho resistivo de 5 ohms deve ser alimentado por uma tensão alternada com 50 V de pico. Para ligar o aparelho é utilizado um transformador ideal cujo enrolamento primário é ligado na rede elétrica de 125 V eficazes e o enrolamento secundário é ligado ao aparelho com a tensão devidamente ajustada.

Qual é o valor de corrente eficaz esperada na ligação da rede elétrica?

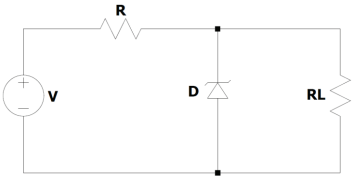

O circuito da figura a seguir tem uma fonte de tensão contínua de V = 16V, um resistor de R = 1kΩ, um diodo zener D com potencial zener Vz = 10V e um resistor de carga de RL = 3kΩ.

Fonte: Boylestad, R. L., Nashelsky, L., Dispositivos eletrônicos e teoria de circuitos. 8ª edição. São Paulo. Prentice Hall, 2004

Após o cálculo, quais são os valores corretos da corrente elétrica sobre RL, da corrente elétrica sobre R e da potência elétrica sobre o diodo zener, respectivamente?

O rendimento de um gerador cc é igual à razão de sua potência útil fornecida pela potência total produzida. Considere, então, um gerador cc percorrido por uma corrente de 10A, com rendimento de 50%, e que está ligado a uma carga, fornecendo a ela uma potência de 500W.

Determine a força eletromotriz e a resistência interna do gerador e assinale a alternativa correspondente.
