Assinale a alternativa que apresenta a frase em que o emprego do acento grave não é facultativo:

Em relação ao aterramento de um sistema elétrico é correto afirmar, exceto:

A configuração típica de uma subestação (SE) é apresentada na figura a seguir.

Em relação à topologia apresentada para esta SE, pode-se afirmar que é do tipo:

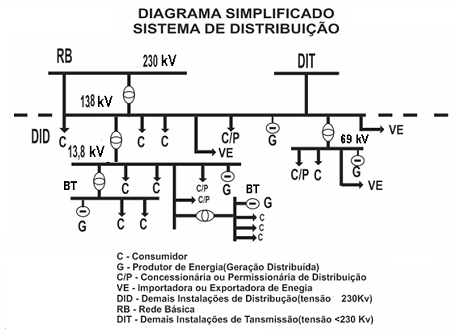

A figura acima apresenta um diagrama unifilar simplificado de um sistema de distribuição de energia elétrica. O sistema de subtransmissão é parte do sistema de distribuição: entre os sistemas de transmissão e as subestações de distribuição. A maioria dos sistemas de subtransmissão utiliza níveis de tensão padronizados, que são corretamente apresentados no item:

A transmissão e distribuição de energia ao longo das redes elétricas são feitas em alta tensão (AT) e média tensão (MT). Pode-se afirmar que a principal razão para utilização de níveis elevados de tensão na transmissão e distribuição se deve:

As unidades consumidoras para caracterização da estruturação tarifária são classificadas em grupos e subgrupos. Em relação à estrutura tarifária em grupo de consumidores, é correto afirmar:

As redes de distribuição de energia elétrica usam duas topologias básicas: Redes de Distribuição Radial (RDR) e Redes de Distribuição em Anel (RDA). De acordo com estas configurações de redes de distribuição, classifique os itens a seguir como pertencentes às topologias RDR e RDA.

I – O princípio de operação é baseado em uma única fonte de alimentação de energia elétrica.

II – Nesta configuração são usadas várias linhas de alimentação.

III – Configuração normalmente empregada em sistemas de distribuição subterrânea e em áreas densamente populosas.

IV – A alimentação de retaguarda usa uma topologia em anel.

V – Configuração normalmente usada em distribuição de Média Tensão em áreas rurais.

VI – Configuração normalmente empregada em sistemas de distribuição aérea com grande dispersão geográfica.

Assinale a alternativa que apresenta a sequência correta de classificação:

Um TC tem limite térmico de 50kA. Se os relés e disjuntores eliminam o defeito em 2s, a corrente permissível para o TC é aproximadamente igual a:

Dois dispositivos de proteção em série ou cascata de uma fonte de alimentação estarão corretamente coordenados se ajustados de forma que:

I – se o dispositivo de proteção mais próximo do defeito atuar logo após o dispositivo de proteção mais próximo da fonte falhar em sua atuação.

II – se o dispositivo de proteção mais próximo da fonte atuar logo após o dispositivo de proteção mais próximo do defeito falhar em sua atuação.

III – se o dispositivo de proteção mais próximo do defeito atuar logo após o dispositivo de proteção mais próximo da fonte falhar ou não em sua atuação.

IV – se o dispositivo de proteção mais próximo da fonte atuar logo após o dispositivo de proteção mais próximo do defeito falhar ou não em sua atuação.

Das assertivas apresentadas, pode-se afirmar:

As leituras apresentadas por dois wattímetros conectados adequadamente em uma rede de distribuição trifásica de energia elétrica ABC, ou seja, as bobinas amperimétricas em série com duas fases quaisquer, por exemplo, fases A e B, e as bobinas voltimétricas deles dois tendo como ponto de conexão comum a fase C, foram: W_A=60kW (conectado à fase A) e W_B=20kW (conectado à fase B). Em relação ao tipo de conexão dos dois wattímetros na rede e à potência total medida, respectivamente, pode-se afirmar:
