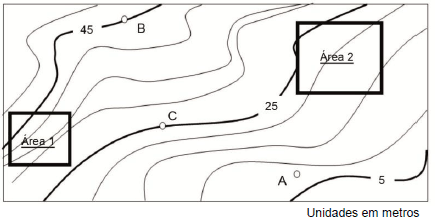

A partir do desenho das curvas de nível representado abaixo, identifique as seguintes afirmativas como verdadeiras (V) ou falsas (F):

( ) A área 01 apresenta maior declive que a área 2.

( ) A equidistância entre as curvas é de 5 m.

( ) A cota do ponto A é 12 m.

( ) O desnível do ponto C para o B é igual a 20 m.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

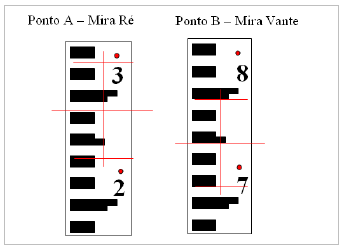

Foi realizado o nivelamento entre dois pontos (A e B), cujas miras são apresentadas abaixo. A partir das informações dadas, identifique as seguintes afirmativas como verdadeiras (V) ou falsas (F):

( ) A distância do nível à mira ré é menor que 9,0 m.

( ) A mira de ré está em um ponto mais baixo que a mira de vante.

( ) O desnível do ponto B para o A é negativo;

( ) O lance nivelado é maior que 20 m.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Com relação ao nivelamento taqueométrico, considere as seguintes afirmativas:

1. Apresenta precisão superior ao nivelamento geométrico.

2. A mira pode ser substituída por um prisma refletor.

3. A distância horizontal entre os pontos é determinada de forma direta.

4. Os equipamentos utilizados são um teodolito (com tripé), mira topográfica, nível de cantoneira e uma trena.

Assinale a alternativa correta.

Com relação aos erros nas operações topográficas, identifique as seguintes afirmativas como verdadeiras (V) ou falsas (F):

( ) A variação do comprimento nominal de uma trena é um erro aleatório.

( ) A precisão reflete o grau de repetibilidade das observações.

( ) Toda medida apresenta erros.

( ) Erros aleatórios pequenos ocorrem com mais frequência que erros grandes.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Deseja-se nivelar uma laje de forma que a mesma esteja na cota 937,000 m. Para tanto, um nível foi instalado numa posição P e desta posição foi feita uma leitura de ré em uma mira colocada sobre uma RN (leitura do fio médio ou nivelador na mira sobre a RN igual a 1,000 m; cota da RN = 936,500 m). Qual a leitura do fio nivelador ou médio na mira de vante para que a laje fique na cota desejada?

Com relação à técnica de nivelamento trigonométrico empregando-se estações totais, identifique as seguintes afirmativas como verdadeiras (V) ou falsas (F):

( ) É método direto de determinação de desníveis.

( ) Para lances de até 1500m não é necessária a aplicação da correção de curvatura e refração.

( ) O desnível é determinado a partir da altura do instrumento, altura do sinal (ou altura do prisma), ângulo zenital e distância inclinada.

( ) A correção dos parâmetros ambientais deve ser aplicada na distância horizontal.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Com relação ao nivelamento geométrico, numere a 2ª coluna com base na informação da 1ª coluna.

1. Lance.

2. Seção.

3. Linha de nivelamento.

4. Visada.

5. Rede de nivelamento.

( ) Formado(a) por circuitos de nivelamento.

( ) Leitura efetuada sobre a mira.

( ) Leitura do desnível entre duas miras consecutivas.

( ) Conjunto das seções compreendidas entre duas RRNN chamadas principais.

( ) Determinação de desníveis entre duas RRNN.

Assinale a alternativa que apresenta a sequência correta na coluna, de cima para baixo.

Com relação aos teodolitos, identifique as seguintes afirmativas como verdadeiras (V) ou falsas (F):

( ) O eixo principal é chamado de eixo de rotação da luneta.

( ) Durante o processo de retificação do erro de verticalidade do eixo principal, deve-se atuar nos parafusos calantes e nos parafusos dos retículos.

( ) O erro de colimação tem efeito nas leituras das direções horizontais.

( ) Um ângulo zenital calculado a partir de leituras em PD (pontaria direta) e PI (pontaria inversa) está isento do erro de zênite instrumental.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Com relação à estação total, identifique as seguintes afirmativas como verdadeiras (V) ou falsas (F):

( ) É um equipamento destinado a medida de direções horizontais, ângulos verticais e distâncias.

( ) O princípio de medida de distância empregado neste equipamento é a taqueometria.

( ) As distâncias medidas com a estação total devem ser corrigidas dos efeitos da temperatura, pressão e umidade.

( ) A distância medida pela estação total é a distância horizontal.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

O AZIMUTE da direção AB é igual a 210°. Qual seria o rumo desta direção?
