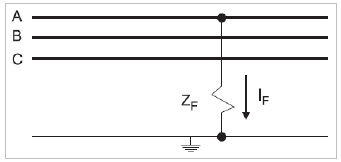

Considere um curto-circuito na fase A, conforme mostra a figura abaixo.

Para essa situação, tendo em conta que a tensão de sequência positiva é igual a , as impedâncias de sequência positiva e negativa iguais a Z e a impedância de sequência zero igual a , a corrente de falta será:

Curtos-circuitos simétricos em sistemas elétricos são fenômenos que estão inseridos dentro do problema de transitórios meio-rápidos em sistemas de potência, ocorrendo, em sua maioria, nas linhas de transmissão expostas. O curto-circuito simétrico, envolvendo as três fases, é considerado o mais crítico dentre os demais tipos de curto. Com base nesse cenário, é correto afirmar que:

Assinale a alternativa INCORRETA quanto à utilização de capacitores para correção de fator de potência:

Numa instalação industrial foram realizadas medições elétricas e obtidos os seguintes resultados:

• Demanda aparente: 530 kVA;
• Demanda ativa: 424 kW;
• Corrente aparente: 805 A (realizada com equipamento convencional, não true);
• Corrente harmônica de 3a ordem: 95 A;
• Corrente harmônica de 5a ordem: 62 A;
• Corrente harmônica de 7a ordem: 16 A;

O fator de potência verdadeiro da instalação é igual a:

Uma instalação de 1.000kVA apresenta fator de potência 0,6 indutivo. Desejando-se corrigir o seu fator de potência para 0,8 atrasado, é necessário instalar um banco de capacitores com potência de:

A fim de determinar o sistema reduzido na entrada de uma instalação elétrica cuja tensão de entrada é de 15 kV, a concessionária informou ao engenheiro responsável pelo cálculo que o nível de curto-circuito simétrico na entrada da instalação é de 1200 kVA. Tendo sido adotado como bases a tensão de 15 kV e a potência de 300 kVA, a impedância do sistema reduzido, em p.u., é igual a:

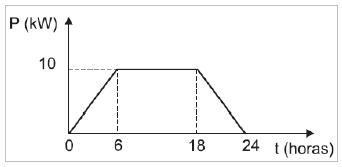

Um consumidor industrial, que também é um autoprodutor de energia, tem uma curva de carga diária, fornecida pela distribuidora que o atende, conforme a figura abaixo. A produção de energia diária desse consumidor pode ser representada por uma potência constante de 3 kW durante as 24 horas do dia.

Considerando o consumo total da instalação durante as 24 horas do dia, o consumo de energia diário (kWh), a demanda (kW) e o fator de carga, são, respectivamente:

Em uma instalação elétrica, a potência instalada total é 500 kW. Em um certo intervalo de tempo, a demanda máxima é 400 kW e a demanda média 200 kW. Nesse intervalo de tempo, os fatores de carga (FC) e de demanda (FD) valem, respectivamente:

Com base na norma ABNT NBR 14565 terceira edição (Cabeamento Estruturado para Edifícios Comerciais e Data Centers), assinale a alternativa correta.

O Sistema de Proteção contra Descarga Atmosférica está normalizado no Brasil através da Norma ABNT 5419, edição de 29/07/2005, que fixa as condições exigíveis ao projeto, instalação e manutenção de sistemas de proteção contra descargas atmosféricas (SPDA) de estruturas comuns, utilizadas para fins comerciais, industriais, agrícolas, administrativos, residenciais, bem como de estruturas de chaminés de grande porte, líquidos ou gases inflamáveis, antenas externas, aterramento de guindastes/gruas e de pessoas e instalações no seu aspecto físico dentro do volume protegido. A respeito do tema e também do disposto nessa Norma 5419, analise as seguintes afirmativas:

1. Ligação equipotencial é a ligação entre o SPDA e as instalações metálicas, destinada a reduzir as diferenças de potencial causadas pela corrente de descarga.

2. O sistema SPDA é composto de três subsistemas, ou seja: Subsistema captor (ou simplesmente captor): Parte do SPDA destinada a interceptar as descargas atmosféricas; Subsistema de descida: Parte do SPDA externo destinada a conduzir a corrente de descarga atmosférica desde o subsistema captor até o subsistema de aterramento; Subsistema de aterramento: Parte do SPDA externo destinada a conduzir e a dispersar a corrente de descarga atmosférica na terra.

3. No projeto dos captores, podem-se utilizar os seguintes métodos, conforme o caso: a) ângulo de proteção (método Franklin); e/ou b) esfera rolante ou fictícia (modelo eletrogeométrico); e/ou c) condutores em malha ou gaiola (método Faraday).

Assinale a alternativa correta.
