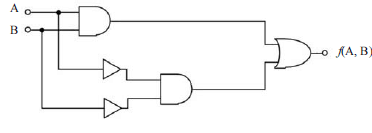

Com relação ao circuito lógico mostrado na figura acima, que é formado pela interconexão de duas portas inversoras, duas portas E e uma porta OU, julgue os itens que se seguem.
A saída do circuito estará em nível lógico alto — f (A, B) = 1 — sempre que as variáveis de entrada A e B estiverem em níveis lógicos diferentes. De forma complementar, a saída estará em nível lógico baixo — f (A, B) = 0 — sempre que as variáveis de entrada estiverem em níveis lógicos iguais. Trata-se, portanto, de um circuito comparador.
Provas
A figura acima ilustra um plano inclinado sobre o qual desliza um corpo de massa m, com velocidade inicial zero, de um ponto A no topo até um ponto B na base do plano. O plano faz um ângulo \( \theta \) com a horizontal. Considerando essas informações e que a aceleração da gravidade local seja igual a g, julgue o item subsequente.
Desconsiderando o atrito, no deslocamento do corpo ao longo do plano inclinado, o trabalho realizado pela gravidade será igual a \( m \times g \times d \times sen\, \theta \), em que d é a distância entre os pontos A e B.
Provas

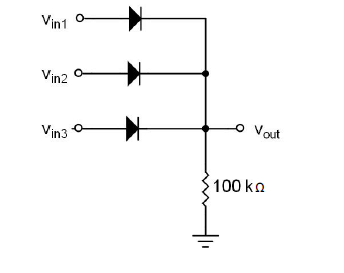

O circuito lógico ilustrado na figura acima é sintetizado com três diodos idênticos. Cada diodo pode ser alimentado com uma fonte de 5 V ou aterrado. O nível lógico 1 é definido como a tensão analógica compreendida entre 4 e 5 volts, e o nível lógico 0, como a tensão analógica compreendida entre 0 e 1 volt. Sabendo que a queda de tensão sobre os diodos em condução é de 0,7 volt, julgue os itens a seguir.
Durante operação, a máxima potência dissipada pelo circuito em questão é de 2,15 miliwatts.
Provas
O circuito lógico ilustrado na figura acima é sintetizado com três diodos idênticos. Cada diodo pode ser alimentado com uma fonte de 5 V ou aterrado. O nível lógico 1 é definido como a tensão analógica compreendida entre 4 e 5 volts, e o nível lógico 0, como a tensão analógica compreendida entre 0 e 1 volt. Sabendo que a queda de tensão sobre os diodos em condução é de 0,7 volt, julgue os itens a seguir.
O circuito lógico mostrado desempenha a função de uma porta E.
Provas
Acerca de um osciloscópio digital construído com uma placa de aquisição com taxa de amostragem de 100 Msamples/s, ou seja, 100 mega amostras por segundo, cujo monitor (tela) exiba dez divisões na escala de tempo, julgue os seguintes itens.
Para que pelo menos um ciclo completo de um sinal senoidal de 5 MHz seja capturado na tela do referido osciloscópio, o botão de controle da escala de tempo deverá ser ajustado para 20 ns por divisão.
Provas
Acerca de um osciloscópio digital construído com uma placa de aquisição com taxa de amostragem de 100 Msamples/s, ou seja, 100 mega amostras por segundo, cujo monitor (tela) exiba dez divisões na escala de tempo, julgue os seguintes itens.
Sinais senoidais de frequência até 100 MHz podem ser devidamente amostrados e reconstruídos pelo osciloscópio em questão.
Provas
O amplificador de sinal é um circuito fundamental para processamento de informação. Para que a amplificação seja eficiente, um amplificador de sinal deve exibir resposta linear dentro de sua faixa dinâmica de operação, alta impedância de entrada, baixa impedância de saída e ganho elevado. Na prática atual, transistores dos tipos MOSFET e TBJ são amplamente empregados na síntese desses amplificadores. Com respeito às propriedades de MOSFET e TBJ como elementos de circuitos amplificadores de sinal, julgue os próximos itens.
Sob condições semelhantes de operação (polarização), o ganho de tensão de um amplificador de sinal implementado com um TBJ tende a ser superior àquele implementado com um MOSFET.
Provas
O amplificador de sinal é um circuito fundamental para processamento de informação. Para que a amplificação seja eficiente, um amplificador de sinal deve exibir resposta linear dentro de sua faixa dinâmica de operação, alta impedância de entrada, baixa impedância de saída e ganho elevado. Na prática atual, transistores dos tipos MOSFET e TBJ são amplamente empregados na síntese desses amplificadores. Com respeito às propriedades de MOSFET e TBJ como elementos de circuitos amplificadores de sinal, julgue os próximos itens.
No projeto de amplificadores de sinal de alta impedância de entrada, é preferível acoplar o sinal capacitivamente à porta de um MOSFET do que à base de um TBJ.
Provas

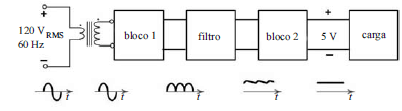

Considerando a figura acima, que ilustra o diagrama de blocos de uma fonte de alimentação cc simples, juntamente com as formas de onda típicas na entrada e saída de cada um dos blocos constituintes, na qual observa-se que uma onda senoidal de amplitude 120 VRMS é transformada em uma tensão cc de 5 V disponível para a carga, julgue os itens subsequentes.
O bloco 2 é um regulador de tensão e pode ser implementado com um diodo Zener conectado em série com a carga.
Provas
Considerando a figura acima, que ilustra o diagrama de blocos de uma fonte de alimentação cc simples, juntamente com as formas de onda típicas na entrada e saída de cada um dos blocos constituintes, na qual observa-se que uma onda senoidal de amplitude 120 VRMS é transformada em uma tensão cc de 5 V disponível para a carga, julgue os itens subsequentes.
O bloco 1 pode ser implementado com um único diodo retificador conectado em série com a saída do secundário do transformador e com a entrada do filtro.
Provas
