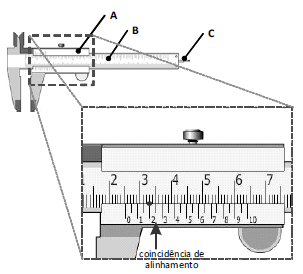

Considerando o instrumento de medição apresentado acima, julgue o item a seguir.

O instrumento de medição apresentado na figura acima é um micrômetro.

Considerando o instrumento de medição apresentado acima, julgue o item a seguir.

Por meio da coincidência de alinhamentos das escalas, conforme evidenciada no detalhe da figura, é correto concluir que o valor medido pelo instrumento é 25,25 mm.

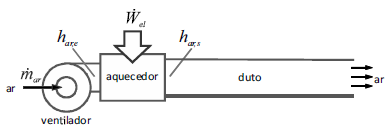

Considerando o processo de aquecimento de ar por meio de um aquecedor elétrico, conforme apresentado na figura acima, julgue o item a seguir.

Para explicar o processo de aquecimento do ar, desprezando-se as perdas de calor para o ambiente e as variações de energia cinética e potencial e assumindo-se a variação nula da massa no interior do volume de controle, é utilizada a Primeira Lei da Termodinâmica em regime permanente.

Considerando o processo de aquecimento de ar por meio de um aquecedor elétrico, conforme apresentado na figura acima, julgue o item a seguir.

O duto em chapa metálica deve ser isolado termicamente para redução das perdas de calor por convecção. Para isso, deve-se adotar um material isolante com elevada condutividade térmica, como a lã de vidro.

Considerando o processo de aquecimento de ar por meio de um aquecedor elétrico, conforme apresentado na figura acima, julgue o item a seguir.

A temperatura de entrada do ar no aquecedor é exatamente igual à temperatura do ar ambiente aspirado pelo ventilador.

Considerando o sistema hidráulico mostrado na figura acima, julgue o item a seguir.

O elemento 2 do sistema é uma válvula reguladora de fluxo unidirecional, montada como controle na entrada (meter-in), que é o método utilizado em aplicações onde a carga sempre resiste ao movimento do atuador, em casos em que é necessário empurrar uma carga com velocidade controlada.

Considerando o sistema hidráulico mostrado na figura acima, julgue o item a seguir.

O elemento 5 é uma válvula direcional de duas posições e três vias.

Acerca dos princípios de funcionamento e da operação de máquinas térmicas, julgue o item a seguir.

A eficiência de um ciclo de refrigeração pode ser analisada pelo coeficiente de performance (COP), que é definido como a razão entre o trabalho realizado pelo compressor, \( W_C \), e o calor retirado pelo evaporador, \( Q_E: COP = { \large W_C \over Q_E} \).

Acerca dos princípios de funcionamento e da operação de máquinas térmicas, julgue o item a seguir.

Não é possível desenvolver trabalho mecânico em um sistema de corpos em que as partes apresentem a mesma temperatura.

Acerca dos princípios de funcionamento e da operação de máquinas térmicas, julgue o item a seguir.

Embora a norma regulamentadora NR 13 estabeleça que usar artifícios que neutralizem sistemas de controle e segurança de uma caldeira constitui condição de risco grave e iminente, a utilização de jumps transitórios em situações nas quais exista redundância não é considerada como artifício que neutralize o sistema de controle e segurança da caldeira.
