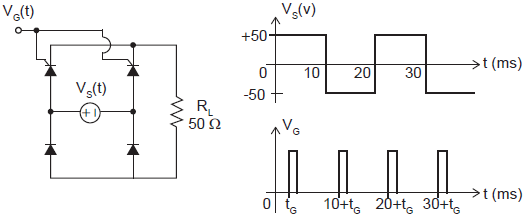

Um retificador controlado com carga resistiva está ilustrado na Figura a seguir, juntamente com os gráficos das formas de onda das tensões V_S(t) e V_G(t). No circuito retificador, considere que os diodos e os dispositivos SCR são ideais. Na forma de onda do sinal de controle V_G(t), considere que a amplitude e a duração dos pulsos são suficientes para disparar os dispositivos SCR instantaneamente, no momento em que são aplicados.

Dessa forma, qual deve ser o tempo de disparo t_G, expresso em milissegundos, que deve ser utilizado no sinal de controle V_G(t), para que se obtenha uma dissipação de potência média de 20 W na carga R_L?

O diagrama em blocos, mostrado na Figura a seguir, representa uma estrutura em malha fechada, cujo objetivo é controlar o modelo da planta dada por
K/s(s+8)(s+10).
Considere que o ganho K é positivo e que pode variar de 0 a infinito.

Com base nos dados fornecidos para o sistema em malha fechada da Figura acima, o valor do ganho K, que condiciona o sistema no limiar da instabilidade, é

Um sistema linear e invariante no tempo, definido pelo seu modelo matemático em Espaço de Estados, tem como entrada o sinal u(t) e, como saída, o sinal y(t).
Sua representação é dada pelas equações matriciais:
(t) = AX(t) + Bu(t) e y(t) = CX(t)
onde _(t) corresponde à 1^a derivada do vetor de estados em relação ao tempo, e os componentes são:
C = [0 1 2]

Por ser um sistema de terceira ordem, os valores dos seus três polos são:

Em sistemas de telefonia fixa com comutação por circuitos, a comutação digital é realizada utilizando-se a técnica

Juntamente com o processador e os dispositivos de memória, os módulos de entrada e saída (E/S) também são um elemento-chave de um microcomputador digital. Dispositivos de armazenamento de massa de dados, como discos rígidos magnéticos, discos ópticos e de estado sólido, são acessados através de módulos de E/S.
A interface serial com unidades de disco, amplamente utilizada nos microcomputadores, capaz de atingir taxas de transferência de até 6,0 Gbps, é:

Um material condutor, cujo coeficiente de temperatura a 20 ºC é de 0,004, apresenta nessa condição uma resistência elétrica de 5 ohms.
Quando esse material for submetido a uma temperatura de 70 ºC, o valor de sua resistência elétrica, em ohms, será de

Um transformador monofásico de 1 kVA, 1000/100 V, é ligado como autotransformador elevador 1000/1100 V.
Considerando-se que, nessa configuração, as correntes nominais das bobinas sejam mantidas, a razão entre a potência transferida por condução e a potência transferida pelo circuito magnético no autotransformador é

Uma instalação elétrica industrial solicita uma potência aparente de 2.500 kVA com fator de potência igual a 0,7, perfazendo, assim, uma demanda máxima.
Sabendo-se que a demanda média da indústria é de 1.540 kW, o fator de carga dessa instalação é igual a

Uma linha de produção é composta por quatro motores de indução monofásicos, operando em condições nominais. Cada motor tem potência nominal de 2 cv e fator de potência nominal de 0,8. A potência medida na saída do ramal que alimenta os motores é 10 kVA.
Adotando-se 1 cv igual a 750 W, o valor do rendimento, em %, da linha de produção é

Um motor de indução trifásico bobinado, com rotor ligado em estrela, possui escorregamento de 4% em suas condições nominais. Sua resistência do rotor por fase é 0,2 Ω.
Mantendo-se a tensão terminal e o torque de saída do motor constantes, o valor da resistência, em Ω, que deverá ser adicionada ao circuito do rotor, de modo que o escorregamento seja de 10%, é
