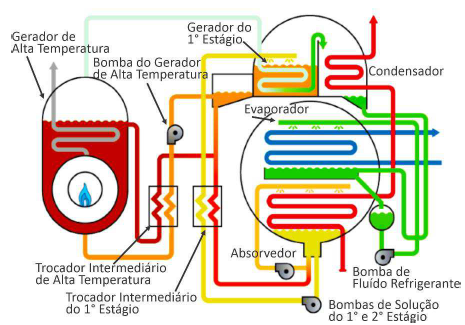

Observe a figura a seguir:

Fonte: Fig. 14, p. 31, Ministério do Meio Ambiente. Ar-condicionado: manual sobre sistemas de água gelada.

Vol. 1: conceitos sobre chillers e sistemas de água gelada. Brasília: MMA, 2017.

É possível afirmar que se trata de:

A ABNT NBR 16401-1:2008 apresenta em seu Anexo A informações climáticas para várias localidades do Brasil. Essas informações foram coletadas em aeroportos durante um período e tabeladas com seus valores médios para auxiliar o projetista de sistemas de climatização com relação às condições externas de projeto.

Dentre as informações apresentadas, temos a frequência anual que deve ser levada em consideração no início do projeto para que, com isto, seja adotada a melhor característica de ar exterior de projeto.

Fonte: ABNT NBR 16401-1: 2008 - Instalações de Ar-Condicionado -

Sistemas Centrais e Unitários - Parte 1: Projeto das Instalações.

Esta frequência anual informa ao projetista:

A carta psicrométrica é ferramenta importante para o profissional de ar-condicionado, pois, através desta, ele é capaz de encontrar as propriedades do ar e verificar os processos aos quais o ar está sendo submetido.

Dentre as propriedades apresentadas na carta psicrométrica, a figura apresentada refere-se a:

Dentre os vários equipamentos e sistemas possíveis para atendimento das condições de projeto para um sistema de climatização temos a refrigeração por absorção, sendo esse sistema uma alternativa de projeto em relação aos sistemas por compressão de vapor. Na refrigeração por absorção, alguns componentes são básicos para seu funcionamento e sempre estão presentes.

Estes componentes são:

A ABNT NBR 16401-2:2008 trata dos parâmetros de conforto térmico a serem considerados em um projeto de climatização.

Os parâmetros a serem controlados são a temperatura de bulbo seco, a umidade relativa e a velocidade do ar na zona ocupada e estes valores dependem essencialmente dos seguintes fatores pessoais:

Um ambiente de 100 m2 com um pé direito de 3 m contém ar atmosférico a uma pressão de 95 kPa e se encontra a 25 °C.

Sendo a pressão parcial de vapor igual a 2 kPa, e considerando o ar como um gás perfeito, com constante do gás R !$ ≈ !$ 0,30 kj/kg.K (tendo em vista somente os elementos oxigênio (21%), argônio (1%) e nitrogênio (78%), podemos afirmar que a massa de ar seco neste local será, aproximadamente:

Um bom projeto de climatização passa por uma boa distribuição de ar no ambiente. Sendo assim, o projeto dos dutos de ar tem uma grande importância pois, além de influenciar no conforto térmico, é também responsável por uma parcela significativa do custo de obra. Uma característica importante no projeto dos dutos é a relação de dimensões (razão de aspecto).

Segundo Hélio Creder (2004), para um duto quadrado ou retangular, a menor dimensão de um lado do duto pode ser de até:

A relação entre a massa de vapor de água e a massa de ar seco é conhecida como umidade absoluta e sua determinação pode ser obtida pela seguinte equação:

!$ \omega \, = \, 0,622 \, \dfrac {p_v} {p_a} !$

Onde:

pv é a pressão parcial de vapor;

pa é a pressão parcial de ar seco;

!$ \omega !$ é a umidade absoluta em !$ kg_{vapar}/kg_{ar \, seco}; !$ e a constante 0,622 é obtida através da relação entre:

Um conceito importante no projeto de dutos de ar é o de diâmetro equivalente. Por definição, diâmetro equivalente é

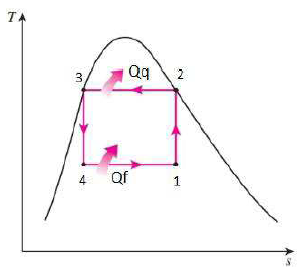

Um ciclo de refrigeração de Carnot está compreendido entre as seguintes temperaturas e entropias:

!$ T_1 \, = \, 20 \, ºC !$

!$ T_2 \, = \, 30 \, ºC !$

!$ s_4 \, = \, 1,1435 \, kj/kg \, \cdot \, k !$

!$ s_1 \, = \, 1,7132 \, kj/kg \, \cdot \, k !$

Fonte: Adaptado de Fig. 11-2, p. 613, ÇENGEL, Yunus A.; BOLES, Michael A.

Termodinâmica. Porto Alegre: Grupo A, 2013.

Considerando os pontos 1, 2, 3 e 4 apresentados na figura, é possível afirmar que o coeficiente de performance para o ciclo de refrigeração é de aproximadamente
