Um sistema de climatização é um sistema complexo composto por vários equipamentos integrados podendo ser de expansão direta ou indireta. Esses equipamentos integrados devem modificar as propriedades do ar para atendimentos das características e objetivos de uma determinada instalação.

As propriedades a serem controladas são:

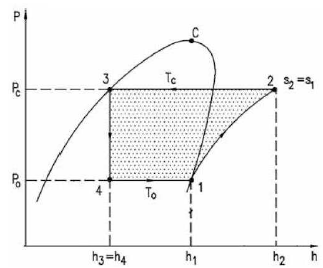

Observe a imagem:

Fonte: Fig. 2.10, p. 39, CENTRAIS ELÉTRICAS BRASILEIRAS, FUPAI/EFFICIENTIA. Eficiência energética em

sistemas de refrigeração industrial e comercial. Rio de Janeiro: Eletrobrás, 2005.

O ciclo de refrigeração ideal apresentado, utiliza R410A como fluido refrigerante a uma taxa de 0,020 kg/s, onde a temperatura de evaporação é de -20 °C e a de condensação é de 30 °C. Para essas temperaturas, as entalpias e entropias nos pontos 1, 2, 3 e 4 são iguais a:

h₁ = 415 kJ/kg, s₁ = 1,86 kJ/kg.K

h₂ = 460 kJ/kg

h₃ = 250 kJ/kg, s₃ = 1,17 kJ/kg.K

s₄ = 1,21 kJ/kg.K

Com estes dados, é possível afirmar que a taxa de transferência de calor do condensador é de:

O uso de ar externo em ambientes climatizados é importante pois através desta renovação é possível eliminar o gás carbônico proveniente da respiração dos ocupantes do ambiente o que traz sonolência e dor de cabeça acarretando menor rendimento das pessoas. Ainda, esta insuflação de ar externo evita problemas de saúde decorrentes de microrganismos que podem estar presentes no ambiente. A Resolução-RE nº 09 da ANVISA recomenda alguns padrões de referência de qualidade do ar interior em ambientes climatizados de uso público e coletivo, sendo um destes parâmetros a taxa de renovação do ar.

Segundo essa resolução a taxa mínima de ar em ambientes climatizados para ambientes onde não há alta rotatividade de pessoas será de:

A avaliação da vazão eficaz de ar exterior em instalações residenciais, comerciais e de serviço é orientada pela ABNT NBR 16401-3:2008. Considerando um escritório de 25 m² acomodando 3 pessoas, que objetiva a redução da incidência de alergias, segundo a norma, requer uma vazão por pessoa de 3,8 litros por segundo e uma vazão por área útil de 0,5 litros por metro quadrado. Sendo o ar de reposição suprido em proximidade ao da exaustão, gerando uma eficiência de distribuição de 50%, qual seria o valor aproximado da vazão de ar a ser suprida para o escritório?

No passado, o uso de fluidos refrigerantes com cloro em sua composição era o produto corrente utilizado em grande parte dos sistemas de refrigeração e climatização da época. Após a descoberta de que estes fluidos refrigerantes agrediam a camada de ozônio, houve grandes esforços para a elaboração de fluidos que mantivessem a capacidade de refrigeração dos equipamentos e não agredissem a camada de ozônio influenciando no aquecimento global.

Atualmente, existe um fluido refrigerante livre de cloro, identificado pela sigla:

Denomina-se extrabaixa tensão (EBT) aquela

Um sistema de AVAC (Aquecimento, Ventilação e Arcondicionado) com uma eficiência energética de 80% foi instalado para climatizar uma área total de 10.000 m² e um número de ocupantes igual a 200 pessoas. O sistema de AVAC apresentou um consumo de energia total durante o ano de 160.000 kWh.

A partir das informações fornecidas, assinale qual é a produtividade energética do sistema em termos de kWh/m²/ocupante:

A manutenção predial inclui atividades e serviços imprescindíveis para assegurar a durabilidade da edificação, garantindo a segurança, a conservação e a confiabilidade ao longo da sua vida útil.

Sobre esse tema, assinale a alternativa INCORRETA.

A correta operação dos sistemas mecânicos é fundamental para garantir a segurança tanto dos usuários quanto dos trabalhadores. Para isso, deve-se prever o adequado dimensionamento e projeto das instalações.

No caso de projeto de plataformas suspensas, assinale a alternativa correta.

Um dos grandes problemas encontrados por construtores é a compatibilização entre projetos. A falta de coordenação e comunicação entre os projetistas acarreta aumento de custos, retrabalhos, erros construtivos e interferências. Para mitigar esse problema, foi desenvolvida a metodologia denominada Building Information Modeling (BIM). O BIM permite que equipes multidisciplinares (arquitetos, engenheiros civis, engenheiros elétricos, mecânicos, hidráulicos etc.) trabalhem em conjunto no mesmo modelo a partir do compartilhamento de informações em tempo real. No Brasil, o Decreto nº 10.306/2020 estabeleceu a utilização do BIM na execução direta ou indireta de obras e serviços de engenharia realizada pelos órgãos e pelas entidades da administração pública federal.

A esse respeito, assinale a alternativa correta.
