Qual é a alternativa que apresenta corretamente as equações das componentes de sequência positiva (V1), sequência negativa (V2) e sequência zero (V0) das tensões de um sistema trifásico desequilibrado?

Define-se !$ \alpha !$ como o um fator de módulo unitário e ângulo igual a 120°.

As diferentes configurações de conexão de um transformador trifásico resultam em defasagem entre as tensões do primário e secundário, o que é importante para projeto, para operação e para manutenção de sistemas elétricos.

Com essas informações, assinale a alternativa que apresenta o valor de defasagem para uma configuração delta-estrela.

Em um transformador trifásico, a impedância de curto-circuito é igual a 2 + j·5 !$ \Omega !$ e a corrente nominal no primário é igual a 6 A. A partir dessas informações, assinale a alternativa que apresenta o valor aproximado das perdas no cobre, em Watts (W), em condições nominais de operação.

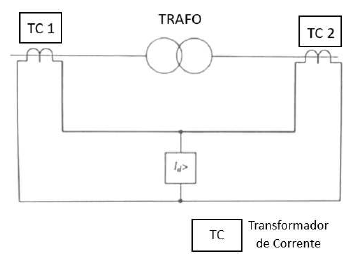

A figura representa um esquema de proteção de um transformador.

Fonte Adaptado: Rush, P. Proteção e Automação de Redes -

Conceito e Aplicação. Schneider Electric & Blucher, 2011.

Com base nos componentes presentes no esquema e em seus respectivos arranjos, identifique o tipo de proteção que está sendo implementado para garantir a proteção adequada.

Com base no Módulo 8 do PRODIST, que aborda os fenômenos de regime permanente associados à qualidade de energia elétrica, assinale a alternativa que corresponde a um desses fenômenos.

Considerando a norma ABNT NBR IEC 60255, que estabelece padrões para relés e equipamentos de proteção de sistemas elétricos e suas curvas características, qual das alternativas descreve os diferentes tipos de curvas de atuação dos relés?

A Impedância (Z) é a somatória fasorial da Resistência (R) e da Reatância (X) que pode ser capacitiva ou indutiva. O inverso da Impedância é a Admitância (Y). Com essas informações, qual das alternativas apresenta os nomes e os símbolos das grandezas elétricas que consideram o inverso da Resistência e o inverso da Reatância, respectivamente.

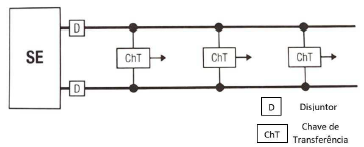

Analise o diagrama unifilar de um sistema de rede de distribuição de energia elétrica.

Fonte Adaptado: KAGAN, Nelson e OLIVEIRA, Carlos César Barioni de e ROBBA, Ernesto João.

Introdução aos sistemas de distribuição de energia elétrica, São Paulo: Edgard Blucher 2010.

Assinale a alternativa correspondente a essa topologia de rede.

Em instalações elétricas de média tensão, conforme a norma ABNT NBR 14039:2021, quais cores devem ser empregadas para identificação dos condutores de fase?

Leia atentamente os itens a seguir:

1. Especificações dos componentes da instalação;

2. Plantas com esquemas unifilares;

3. Localização dos Quadros de distribuição de energia;

4. Diagramas dos quadros elétricos;

5. O trajeto dos condutores e condutos, com indicação das respectivas dimensões;

6. Localização dos pontos de utilização, suas características, comandos e indicação dos circuitos aos quais estão ligados.

Quais destes itens devem constar em um projeto completo de instalação elétrica?
