Questões do Concurso USP - FUVEST

2966238 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

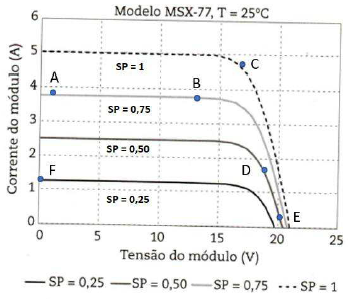

A figura a seguir ilustra as curvas de corrente versus tensão (I - V) para um dado módulo fotovoltaico operando a uma temperatura fixa de 25º C e vários níveis de radiação solar, onde SP significa Sol Pleno.

Enunciado 2966238-1

Considerando que para SP = 0,25 a irradiância solar incidente é igual a 250 W/m², assinale a alternativa correta.

A

A faixa entre A e B é onde se obtém a maior potência do módulo para uma irradiância solar incidente igual a 750 W/m².

B

O ponto C é o ponto de máxima potência para a irradiância de referência nas condições normalizadas de ensaio (1000 W/m²).

C

A faixa entre D e E corresponde às menores potências geradas pelo módulo, pois é a faixa onde a corrente vai decaindo.

D

O ponto F corresponde à tensão de circuito aberto do módulo.

E

A temperatura da célula do módulo fotovoltaico não afeta os valores da tensão do módulo e nem de corrente, portanto não afeta a potência gerada.

Provas

Questão presente nas seguintes provas

2966237 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Em relação às correntes de curto-circuito em um sistema elétrico de potência em corrente alternada, pode-se afirmar:

A

Será uma corrente totalmente assimétrica quando a carga for resistiva e a falta ocorrer no máximo da tensão.

B

A assimetria da corrente não depende da relação R/X do circuito elétrico.

C

Possuirá sempre uma componente unidirecional somada a componente alternada para circuitos resistivos.

D

A assimetria da corrente de curto-circuito em um circuito RL não depende do instante da ocorrência deste.

E

A assimetria da corrente de curto-circuito é também responsável pelos efeitos dinâmicos (esforços mecânicos), podendo romper isoladores na instalação.

Provas

Questão presente nas seguintes provas

2966236 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Segundo a ABNT NBR 5419-4:2015, são Medidas de Proteção contra Surtos (MPS) consideradas básicas:

Provas

Questão presente nas seguintes provas

2966235 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Em relação à resistividade do solo, assinale a alternativa correta.

A

Um solo composto por basalto e granito possui uma resistividade do solo maior que a da areia, porém menor que a da água destilada.

B

A resistividade de um solo diminui com o aumento da salinidade e aumenta com a temperatura.

C

As medições de resistividade do solo devem ser feitas somente em períodos chuvosos para que as correntes injetadas possam atingir maiores profundidades.

D

Para se escolher o local da medição da resistividade do solo é importante analisar a geometria, a topografia, a área disponível e as interferências.

E

Todos os pontos de medição devem ser sempre considerados, independente dos valores obtidos.

Provas

Questão presente nas seguintes provas

2966234 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Segundo a ABNT NBR 5410:2004 - Instalações elétricas de baixa tensão, o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser nelas utilizados.

Qual das afirmativas a seguir está correta em relação ao número de tomadas de acordo com a norma?

A

Em varandas, deve ser previsto pelo menos um ponto de tomada; admite-se que o ponto de tomada não seja instalado na própria varanda, mas próximo ao seu acesso, quando a varanda, por razões construtivas, não o comportar, quando sua área for inferior a 2 m2 ou, ainda, quando sua profundidade for inferior a 0,80 m.

B

Em salas e dormitórios devem ser previstos um ponto de tomada para cada 10 m, ou fração, de perímetro, devendo esses pontos serem espaçados tão uniformemente quanto possível; quando um ponto de tomada for usado para alimentação de mais de um equipamento, deve-se utilizar adaptador tipo "régua" com tomadas para 20 A.

C

Nos banheiros, deve ser previsto um ponto de tomada com potência atribuída de 100 VA, instalada acima da bancada da pia.

D

Em um quarto de dormir de 12 m², devem ser previstos dois pontos de tomada, um de cada lado da cama.

E

Para cômodos pequenos, com área igual ou inferior a 2,25 m², não são necessários pontos de tomada a menos que exista algum ponto de tomada a 2 m da porta de acesso do cômodo.

Provas

Questão presente nas seguintes provas

2966233 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

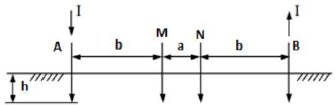

Para a obtenção da resistividade aparente pelo Método de Schlumberger, segundo a norma ABNT NBR 7117-1:2020, e utilizando a configuração conforme a figura apresentada, qual equação deve ser utilizada?

Enunciado 2966233-1

A

!$ \dfrac {\pi} {a} \, . \, b(b + a) \, . \, \dfrac { \Delta V} {I}, !$ é a diferença de potencial entre os eletrodos internos (M e N).

B

!$ 2 \pi \, \times \, a \, \times \, \dfrac {V} {I}, !$ quando !$ h \, \le \, a/10 \,\, e \,\, b \, \ne \, a. !$

C

!$ \begin {pmatrix} \dfrac {2 \pi} {\dfrac {1} {b} \, + \, \dfrac {1} {bh} \, + \, \dfrac {1} {b + a} \, - \, \dfrac {1} {a + d}} \end {pmatrix} \, . \, \dfrac {\Delta V} {I}, !$ onde !$ \Delta V !$ é a diferença de potencial entre os eletrodos internos (M e N).

D

!$ \begin {pmatrix} \dfrac {4 \pi a} {1 \, + \, \dfrac {2a} {\sqrt{a^2 + 4h^2}} \, + \, \dfrac {a} {\sqrt{a^2 - h^2}}} \end {pmatrix} \, . \, \dfrac {\Delta V} {I}, !$ onde !$ \Delta V !$ é a diferença de potencial entre os eletrodos internos (M e N).

E

!$ \begin {pmatrix} \dfrac { 4 \pi a} {\dfrac {1} {b} + \dfrac {1} {b} + \dfrac {1} {b + a} - \dfrac {1} {a + d}} \end {pmatrix} \, . \, \dfrac {\Delta V} {I}, !$ onde !$ \Delta V !$ é a diferença de potencial entre os eletrodos internos (M e N).

Provas

Questão presente nas seguintes provas

2966232 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Qual das seguintes situações NÃO afeta o desempenho de um sistema fotovoltaico?

Provas

Questão presente nas seguintes provas

2966231 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Em relação às correntes de curto-circuito em arranjos fotovoltaicos (ABNT NBR 16690:2019), é correto afirmar:

A

São facilmente controladas, pois são em corrente contínua, bastando cobrir os módulos ou aguardar a chegada de uma nuvem.

B

São reduzidas em sistemas fotovoltaicos com baterias, pois estas possuem alta resistência interna limitando as correntes de falta.

C

A corrente de falta depende do número de séries fotovoltaicas, da localização da falta e do nível de irradiância.

D

As correntes de curto-circuito não necessitam ser identificadas, pois são de mesma magnitude que a corrente nominal dos arranjos, e o sistema já está preparado para conduzi-las.

E

Por serem em corrente contínua, não produzem arco elétrico.

Provas

Questão presente nas seguintes provas

2966230 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

O termo condutor elétrico é utilizado para designar um corpo formado por um material condutor e destinado primordialmente à condução de corrente elétrica.

Em uma instalação elétrica industrial, comercial ou residencial, como a norma ABNT NBR 5410:2004 indica o tipo de condutor elétrico a ser utilizado?

A

Condutores de cobre com seção de 1,5 mm² para circuitos de iluminação e com seção de 2,5 mm² para circuitos de tomadas.

B

Condutores de alumínio em fita para sistemas de aterramento.

C

Condutores de cobre, alumínio ou aço desde que possuam seção suficiente para conduzir as correntes calculadas para cada circuito elétrico.

D

A capacidade de condução de corrente deve ser calculada levando-se em conta o tipo de isolação do condutor, a forma da instalação, a quantidade de condutores carregados e os fatores de agrupamento.

E

Os condutores a serem utilizados como "fase" devem ter suas isolações em cor preta ou vermelha; os utilizados como "neutro", em cor verde-amarelo; e os condutores de proteção, em cor azul.
