Questões do Concurso USP - FUVEST

2966228 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

A ABNT NBR 5419:2015 é a norma brasileira de proteção contra descargas atmosféricas.

Segundo a versão 2015 da norma, é correto afirmar:

A

O método de Franklin indica um ângulo de 45° para todos os níveis de proteção.

B

Uma estrutura com 300 metros de perímetro e Classe do SPDA II necessita de 20 descidas.

C

O anel de aterramento deve ser instalado ao redor das estruturas, a meio metro de distância do perímetro da estrutura e a um metro de profundidade, possuindo uma haste de aterramento a cada caixa de inspeção.

D

Uma análise de risco baseada na norma estabelece o procedimento que permite as escolhas das medidas de proteção apropriadas para reduzir os riscos a valores toleráveis.

E

Uma malha captora cujos condutores estão afastados em 10 m em uma direção e 20 m na outra protege a estrutura com Nível de Proteção I.

Provas

Questão presente nas seguintes provas

2966227 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Qual deve ser a periodicidade das inspeções completas dos Sistemas de Proteção contra as Descargas Atmosféricas (SPDA) segundo a ABNT NBR 5419-3:2015?

A

Somente após a instalação do SPDA na estrutura, no momento da emissão do documento "As built".

B

Somente quando houver suspeita de que a estrutura foi atingida por uma descarga atmosférica.

C

Uma vez por ano para todas as estruturas.

D

A cada um ou três anos, dependendo do tipo de utilização e do conteúdo da estrutura.

E

A cada 6 meses, realizada obrigatoriamente por profissional habilitado e capacitado a exercer esta atividade, com emissão de documentação pertinente.

Provas

Questão presente nas seguintes provas

2966226 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Considere as seguintes atividades:

a. Constatação da ausência de tensão;

b. Instalação da sinalização de impedimento de reenergização;

c. Seccionamento;

d. Proteção dos elementos energizados existentes na zona controlada;

e. Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos;

f. Impedimento de reenergização.

Segundo a NR-10, qual é a sequência correta para considerar desenergizada a instalação elétrica e poder liberar para trabalho de manutenção ou correção de algum defeito?

Provas

Questão presente nas seguintes provas

2966225 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Os DPS (Dispositivos de Proteção contra Surtos) são dispositivos destinados a limitar as sobretensões e desviar as correntes de surto.

Como devem ser as ligações desses dispositivos aos condutores da instalação elétrica?

Provas

Questão presente nas seguintes provas

2966224 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

O subsistema de aterramento de um SPDA, segundo a ABNT NBR 5419-3:2015, deve utilizar preferencialmente como eletrodo de aterramento

A

sempre um anel de aterramento ao redor da estrutura, enterrado a meio metro de profundidade com hastes de aterramento a cada condutor de descida e cuja resistência de aterramento seja obrigatoriamente inferior a 10 Ohms.

B

apenas hastes de aterramento para cada condutor de descida, instaladas em caixas de inspeção de aterramento.

C

os cabos de aço de concreto protendido da estrutura.

D

a fundação da estrutura somente se esta não possuir baldrame.

E

as armaduras de aço interconectadas nas fundações de concreto da estrutura desde que tenha a continuidade elétrica garantida ou eletrodo em anel enterrado.

Provas

Questão presente nas seguintes provas

2966223 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

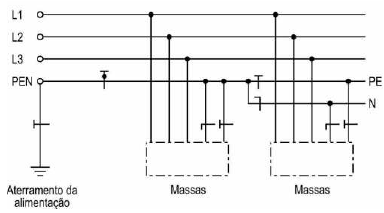

Analise a figura extraída da ABNT NBR 5410:2004.

Enunciado 2966223-1

Qual é o esquema de aterramento que é representado nesta figura?

Provas

Questão presente nas seguintes provas

2966222 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Quais são os métodos aceitáveis descritos na norma de Proteção contra Descargas Atmosféricas (ABNT NBR 5419- 3:2015), utilizados na determinação da posição dos elementos do subsistema de captação?

Provas

Questão presente nas seguintes provas

2966221 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Qual das alternativas apresenta corretamente a unidade de medida internacional para condutância elétrica?

Provas

Questão presente nas seguintes provas

2966220 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

Os grandes consumidores, atendidos em média tensão, necessitam readequar os níveis de tensão para que os aparelhos conectados à instalação elétrica possam funcionar corretamente. Esta adequação é realizada pelo que se conhece em instalações elétricas por subestações.

A respeito dessas subestações, assinale a alternativa correta.

A

Todas as subestações quando alimentadas em média tensão devem ter proteção geral realizada por disjuntores acionados por relés com funções 50 e 51.

B

A construção do posto de medição é obrigatória quando a potência de transformação for superior a 225 kVA.

C

São consideradas subestações espaços construídos, a nível do solo, destinados à instalação dos transformadores e equipamentos de proteção e medição.

D

Sendo a subestação parte integrante da edificação que abriga a instalação elétrica, os transformadores que compõem esta subestação devem ser transformadores a seco.

E

As subestações devem obrigatoriamente ter ventilação forçada, para que haja troca de calor entre os equipamentos e o ambiente.

Provas

Questão presente nas seguintes provas

2966219 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUVEST
Orgão: USP

Provas:

Engenheiro Eletricista
Provas ×

O dimensionamento de circuitos consiste em encontrar os dispositivos e cabos adequados que irão compor este circuito.

Considerando esta afirmação, é correto afirmar:

A

De maneira geral é necessária apenas a instalação de dispositivos contra sobrecarga em pontos onde uma alteração na instalação resulte em mudança na capacidade de condução de corrente dos condutores.

B

É possível omitir a instalação de dispositivos contra sobrecarga e curto-circuito em circuitos de excitação de máquinas rotativas e circuitos de motores usados em serviços de segurança.

C

O condutor mínimo a ser utilizado em uma instalação elétrica é o de 2,5 mm².

D

Em circuitos trifásicos, o condutor de neutro pode ser menor que os condutores de fase, quando estes possuem seção transversal maior que 25 mm2.

E

Em qualquer instalação elétrica, o condutor de neutro terá seção transversal menor ou igual à dos condutores de fase.
