As esquadrias possuem um conjunto de exigências de qualidade quanto à segurança, habitabilidade, durabilidade, qualidade, estética e facilidade no uso; e o conjunto de todas as esquadrias do edifício é considerado um subsistema do edifício. A respeito desses elementos, considere as colunas a seguir:

Coluna I

( 1 ) Janela de abrir de eixo vertical, com folha dupla ou simples.

( 2 ) Janela projetante e de tombar.

( 3 ) Janela projetante deslizante ou maxim-ar.

( 4 ) Janela pivotante vertical.

( 5 ) Janela basculante.

Coluna II

I) Formada por uma ou mais folhas, que podem ser movimentadas mediante rotação em torno de um eixo vertical e não coincidente com as laterais das folhas.

II) Possui eixo de rotação horizontal, centrado ou excêntrico, e não coincide com as extremidades superiores ou inferiores da janela.

III) Formada por uma ou mais folhas, que podem ser movimentadas mediante rotação em torno de eixos verticais fixos, coincidentes com as laterais da folha.

IV) Formada por uma ou mais folhas, que podem ser movimentadas em torno de um eixo horizontal, com translação simultânea desse eixo.

V) Formada por uma ou mais folhas, que podem ser movimentadas por rotação em torno de um eixo horizontal fixo, situado na extremidade superior ou inferior da folha.

Assinale a alternativa que indica a associação correta entre as duas colunas.

A figura a seguir apresenta a vista em planta da cobertura de uma edificação.

Assinale a alternativa na qual os elementos do telhado estão corretamente identificados.

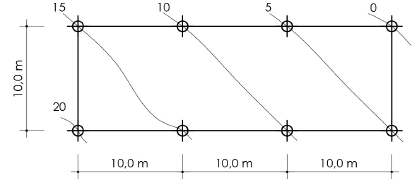

Considere um terreno retangular cujo levantamento planialtimétrico está representado pela figura a seguir, na qual as curvas de nível estão representadas em metros. Pretende-se um movimento de terra a partir do qual o terreno fique nivelado, na cota zero metro.

Com base nessas informações e considerando apenas o volume natural do solo, pode-se afirmar que:

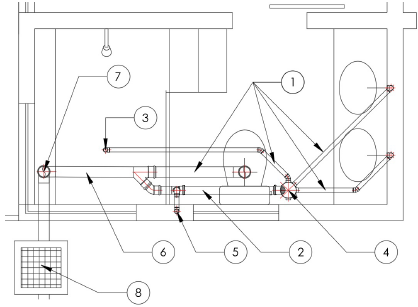

O esquema da figura a seguir representa a instalação de esgoto sanitário de um banheiro térreo.

Assinale a alternativa em que a numeração corresponde corretamente à denominação do elemento.

A respeito das instalações de águas pluviais, assinale a alternativa correta.

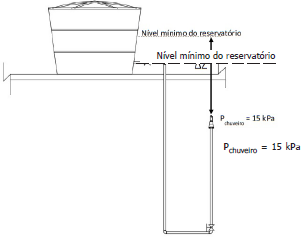

A figura a seguir representa parcialmente o sistema de instalação predial de água fria de uma edificação, para o qual são dados:

Nessas condições, considerando a aceleração gravitacional igual a 10 m/s2 e a massa específica da água igual a 1000 kg/m³, o desnível mínimo (!$ \Delta; !$Z) entre a saída de água do reservatório superior e a entrada do chuveiro é de:

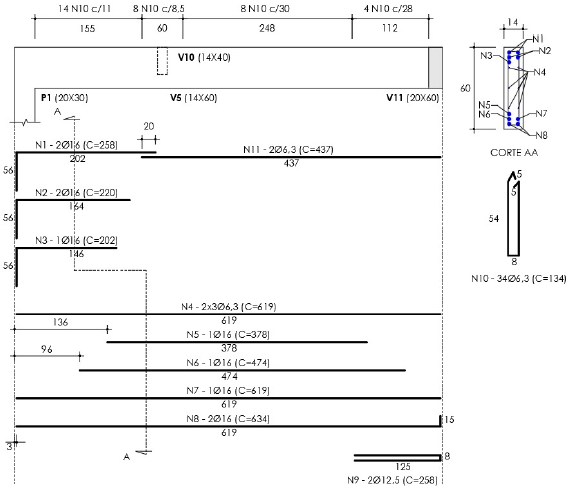

Na construção de uma edificação com estrutura em concreto armado, o projeto estrutural apresentou o detalhamento de uma das vigas (V5), segundo a figura apresentada a seguir.

Sabendo que a viga é submetida a um carregamento uniformemente distribuído vertical, com sentido para baixo, e que os apoios foram considerados como engastados no pilar P1 e simplesmente apoiados na viga V11, considere as seguintes afirmações:

I) As barras N4 têm a função de evitar a origem de fissuras por retração do concreto.

II) As barras N1, N2 e N3 constituem-se em armadura de compressão.

III) As barras N11 exercem função construtiva.

IV) Na viga V5, da armadura de tração do vão, 60% é ancorada nos apoios extremos.

Estão corretas:

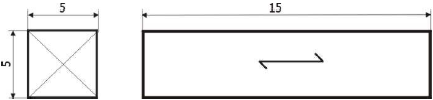

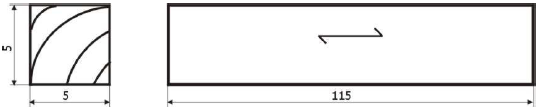

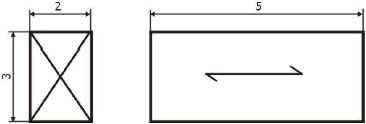

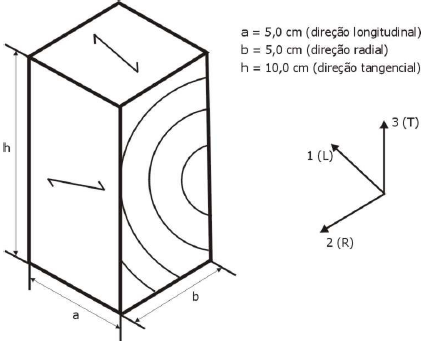

Considerando a determinação das propriedades das madeiras para projeto de estruturas, a tabela a seguir apresenta as dimensões prescritas pela NBR 7190 (ABNT, 1997), para a confecção de quatro corpos-de-prova (cdp) padrão, segundo a orientação das direções das fibras da madeira.

Fonte: Adaptado de ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 7190: Projeto de estruturas de madeira. Rio de Janeiro, 1997.

com base nas informações apresentadas, selecione a alternativa que relaciona corretamente o corpo-de-prova com o respectivo ensaio de caracterização para o qual o mesmo deve ser confeccionado.

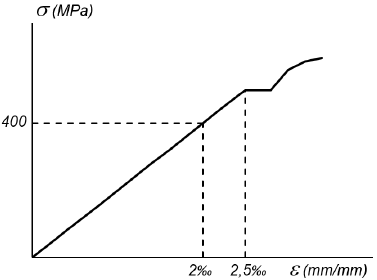

A figura a seguir apresenta o diagrama tensão versus deformação correspondente ao ensaio de tração de uma barra de aço.

De acordo com os dados contidos no gráfico, o módulo de elasticidade longitudinal (Módulo de Young) e a tensão de escoamento do aço que compõe a barra são, respectivamente, iguais a:

Sobre o slump test (ensaio de abatimento de tronco de cone), aplicável ao concreto simples, assinale a alternativa INCORRETA.
