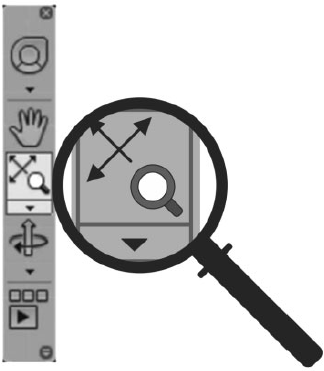

Sobre o AutoCAD, considere a aba de ferramentas abaixo.

O ícone em destaque refere-se ao comando

Refere-se a coordenadas do AutoCAD:

A NBR 10068/87 tem por objetivo padronizar as características dimensionais de folhas em branco para serem aplicadas em desenhos técnicos. Como é de conhecimento, o formato recortado da série “A” é o comumente utilizado em nossa região. Assinale a alternativa que corresponde a uma folha com 420mm x 59,4cm.

Para a impressão de uma área específica de um desenho ou projeto no programa AutoCAD® (versão inglês), qual elemento deve ser utilizado na área de impressão?

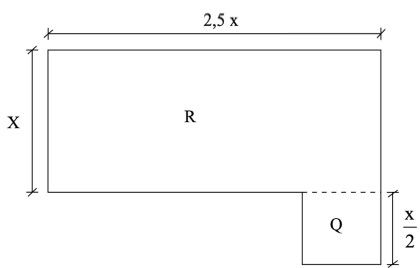

A figura a seguir foi retirada de um processo de regularização de terreno que foi irregularmente ampliado. O terreno R em questão, cujas dimensões são expressas em metros, possui 302,50 m². A ampliação irregular possui formato quadrangular e está denominada como área Q. Assinale a alternativa que corresponde ao perímetro final do terreno já regularizado.

Quais são as principais exigências na escrita de desenhos técnicos?

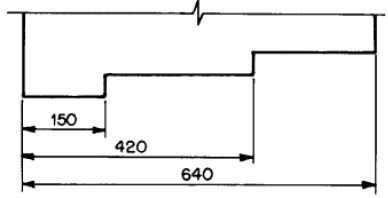

De acordo com a norma específica de cotagem em desenho técnico, é CORRETO afirmar que a figura a seguir representa:

Para a elaboração de um projeto de uma escola municipal, verificou-se a necessidade de implementação de uma rampa que dará acesso à cantina e precisará vencer o desnível de 1,20m existente. Admitindo-se a inclinação máxima de 8,33% prevista em legislação, o comprimento total da rampa deverá ser de:

Durante o desenho de um projeto no programa AutoCAD® (versão inglês), comumente deleta-se e insere-se uma grande quantidade de elementos, os quais acabam por sobrecarregar o arquivo original. O comando que remove objetos não utilizados no desenho através de uma série de filtros, tais como blocos, layers, espessuras de linhas, textos, entre outros, é conhecido como:

O comando no programa AutoCAD® (versão inglês) que serve para editar polylines e também transformar linhas e arcos em polylines é chamado de:
