Analise a peça a seguir e assinale a alternativa que representa CORRETAMENTE a vista superior.

Considerando as teclas de atalhos do programa AutoCAD® (versão inglês), é CORRETO afirmar que a tecla de função F8 ativa o comando de:

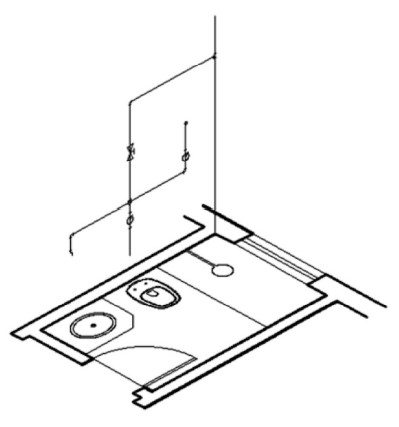

Considerando que a execução de uma obra de construção civil necessita, em sua grande maioria, de elaboração de projetos de arquitetura e projetos complementares, é CORRETO afirmar que a figura a seguir representa:

A figura a seguir representa o corte de um terreno com desnível constante em toda a sua extensão.

É CORRETO afirmar que este desnível possui uma inclinação de:

Os materiais mais comumente utilizados na construção civil, e consequentemente na elaboração de projetos de arquitetura, têm sua convenção representada por meio de exemplos da NBR 6492/94 – Representação de projetos de arquitetura. Nesse sentido, a figura a seguir representa qual elemento?

Assinale a alternativa que corresponde ao elemento gráfico que demonstra a vista superior do plano secante horizontal, localizado a aproximadamente 1,50m do piso em referência, representando todos os elementos considerados necessários.

Considere a figura a seguir, retirada de um levantamento planialtimétrico na região de Cascavel, oeste do Paraná. Considerando que as medidas apresentadas estão em metro, assinale a alternativa que corresponde à diferença de nível entre o ponto A e o ponto B.

A implantação geral de uma edificação está na escala 1:250. Sabe-se que o comprimento real da edificação é de 12,50m. Sendo assim, o desenho dessa medida em prancha deverá apresentar:

Sobre o programa AutoCAD® (versão inglês), o comando que possibilita a criação rápida de uma anotação com linha de chamada é obtido pelo comando:

Como é de conhecimento, os projetos de arquitetura e engenharia são impressos em pranchas com formatos variáveis. Após a impressão e o dobramento de papel tamanho A1, a referida prancha deverá resultar no formato:
