O desenho em perspectiva cavaleira pode ser construído em 30°, ou em 45°, ou em 60°. Para cada ângulo, o fator de distorção muda, alterando consequentemente o valor da profundidade. Porém, isso ocorre sem alterar a face frontal, que se mantém nas dimensões do desenho, independentemente da escala utilizada. Considerando um desenho com uma profundidade real de 24 mm e adotando, respectivamente, os fatores de redução para os ângulos de 30°, 45° e 60°, obtêm-se os seguintes resultados:

A figura a seguir é um desenho técnico onde as partes do desenho estão dispostas no formato linear e posicionadas seguindo a ordem alfabética de A até D.

O projetista precisa apresentar o desenho final dentro dos padrões de exigência da ABNT.

Abaixo é apresentada uma disposição, com as letras de E até H, onde as partes têm de ser desenhadas, conforme as normas técnicas vigentes.

Para desenhos no primeiro diedro, analise os itens a seguir e assinale (V) para verdadeiro e (F) para falso.

( ) A tem de estar na posição H.

( ) B tem de estar na posição E.

( ) C tem de estar na posição G.

( ) D tem de estar na posição F.

A sequência correta de preenchimento dos parênteses, de cima para baixo, é

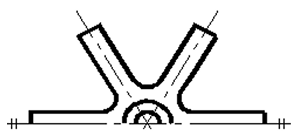

A figura a seguir é uma vista de um objeto circular, dentro dos princípios gerais de representação em desenho técnico da ABNT.

Algumas vistas podem ser desenhadas com dois traços estreitos, curtos e paralelos, conforme se vê na vista desse objeto circular. O projetista só pode usar desse recurso se a peça for

Observe as representações A e B que a ABNT estabelece.

Elas representam

As vistas são formas de apresentar um desenho técnico para que não tenhamos dúvidas sobre a totalidade dos seus detalhes, nem sobre a real forma do objeto desenhado tecnicamente. Sobre o desenho de vistas, no que determina a ABNT, analise os itens a seguir.

I. Devem ser executadas tantas vistas quantas forem necessárias à caracterização da forma da peça, sendo preferíveis vistas, cortes ou seções. Esta regra tem como objetivo reduzir a quantidade de representações de contornos e arestas não visíveis;

II. Na maioria dos casos, a vista mais importante é representada na sua posição de utilização do sólido e é denominada vista principal;

III. Quando não for conveniente a representação das vistas na posição determinada pelo método de projeção, a norma permite localizá-las em outras posições. Porém, esta regra não se aplica à vista frontal.

Está correto o que se afirma em

A ABNT estabelece normas de apresentação de desenhos técnicos e o projetista é um dos responsáveis pela sua correta aplicação. A figura a seguir é a vista frontal de um sólido.

Ao utilizar o 1º diedro, no método de projeção, e tomando como referência a vista frontal, as posições relativas das vistas: superior, lateral esquerda, lateral direita e inferior estarão desenhadas, respectivamente, nas posições
