Em desenho técnico, a escala 1:50 significa que:

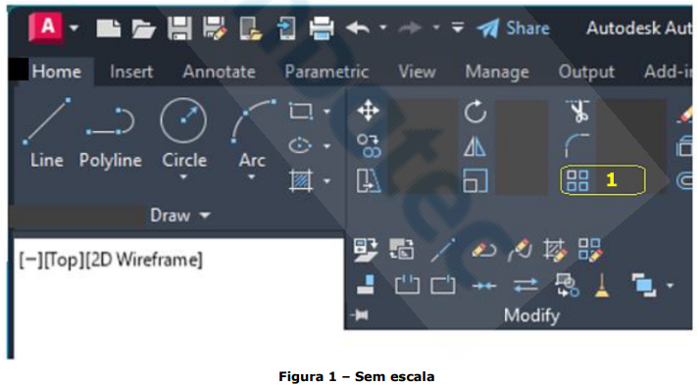

No AutoCAD, a faixa de opções é composta por uma série de guias que são organizadas em painéis que contêm ferramentas e controles disponíveis em barras de ferramentas. Observe a Figura 1 abaixo:






O comando representado pelo ícone destacado com o número 1 é:

O AutoCAD apresenta diversos comandos para a realização de desenhos técnicos. Analise as afirmativas a seguir sobre os comandos no software:

I.O comando HATCH preenche uma área delimitada ou objetos selecionados com uma hachura padrão, preenchimento sólido ou preenchimento de gradiente.
II.O comando LIST exibe informações e propriedades dos objetos selecionados.
III.O comando ARRAY cria uma cópia espelhada de objetos selecionados.

A respeito dessas afirmativas, assinale a opção correta:

No trabalho de serralheria, a leitura e a interpretação do desenho técnico são fundamentais para a correta fabricação de uma peça (portão, grade, estrutura metálica).

Qual é o principal elemento que o serralheiro busca identificar em um desenho técnico para saber o tamanho exato que cada peça de metal deve ter?

O desenho técnico é utilizado por profissionais de diversas áreas para criar representações gráficas precisas e padronizadas. Com base nas informações acima, assinale a alternativa correta sobre as diferenças entre o desenho técnico e o desenho artístico:

No contexto da produção gráfica em moda, o uso de softwares CAD traz inúmeras vantagens para o desenvolvimento de moldes. Qual das seguintes opções NÃO é uma vantagem direta desse tipo de software?

No Software da Autodesk AutoCAD versão 2023, existe um comando chamado snap, que funciona como um ímã durante a manipulação do desenho, facilitando o alinhamento com objetos, extremidades etc. Qual é a tecla utilizada para ativar e desativar o snap?

Durante a execução de um projeto no Software da Autodesk AutoCAD versão 2023, um técnico cadista deseja melhorar a precisão ao inserir coordenadas e valores no desenho, sem depender exclusivamente da linha de comando. Para isso, ele pressiona a tecla F12 para ativar uma funcionalidade específica. Qual comando é ativado ao pressionar F12?

A imagem a seguir representa uma figura geométrica feita no programa Auto Cad 2D:

(Arquivo pessoal; imagem usada com autorização)

Nesse desenho foi utilizado o processo de coordenada

Observe a imagem a seguir:

(Arquivo pessoal; imagem usada com autorização)

A peça apresentada apresenta um corte denominado de corte
