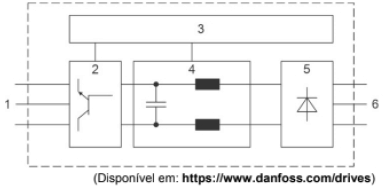

Analise o diagrama em blocos do inversor de frequência representado a seguir:

A ordem e o significado correto é:

Marque V para verdadeiro ou F para falso. Em seguida assinale a alternativa com a sequência correta.

( ) O dimensionamento dos condutores deve permitir uma queda de tensão na partida dos motores igual ou inferior a 10% da tensão nominal.

( ) No caso de partida prolongada, com tempo de aceleração superior a 5 segundos, deve-se levar em consideração o aquecimento do condutor durante a partida.

( ) Quando um motor apresentar mais de uma potência e/ou velocidade, a seção do condutor deve ser dimensionada de forma a satisfazer a maior corrente resultante.

Assinale a alternativa que completa a frase abaixo.

“Só é possível o acionamento de um motor elétrico por meio de chave estrela-triângulo se este possuir ____ terminais acessíveis e dispuser de dupla tensão nominal, tal como 220/380 V ou 380/660 V”.

Acerca de eletrotécnica básica, julgue o seguinte item.

Inversores de frequência são utilizados para variar a rotação de motores de corrente contínua.

Acerca de eletrotécnica básica, julgue o seguinte item.

A utilização de dispositivos DR (diferencial residual) dispensa o aterramento elétrico.

No que tange à eletrônica básica, julgue o item a seguir.

O funcionamento de um LED, diodo emissor de luz, independe de sua polarização.

No que tange à eletrônica básica, julgue o item a seguir.

Um osciloscópio é capaz de medir a forma de onda, a frequência e a amplitude de sinais elétricos variáveis no tempo.

No que tange à eletrônica básica, julgue o item a seguir.

A medição de tensão com um multímetro deve ser feita conectando-se os terminais em série com o componente desejado.

Em relação aos equipamentos e dispositivos de proteção dos sistemas elétricos, julgue o item a seguir.

O que caracteriza uma chave seccionadora e a diferencia do disjuntor é a impossibilidade da sua operação em situação de carga.
