Um topógrafo, situado com um teodolito em um ponto do terreno indicado pelo número 1, deseja calcular a distância entre dois pontos P e Q, inacessíveis. Há outros dois pontos no terreno, indicados pelos números 3 e 4, que, apesar de serem acessíveis, estão muito distantes dos pontos 1 e 2.



Sabendo-se que a distância d entre os pontos 1 e 2 é conhecida e que o topógrafo deseja medir a distância entre P e Q empregando o menor esforço necessário, ele deve instalar o teodolito e realizar visadas

Ao medir uma distância com uma trena, obteve-se o valor de 15,20m. Sabendo-se que, pelo extenso uso ao longo do tempo, esta trena sofreu um alongamento de 2% em relação ao seu comprimento original, o valor correto da distância medida é de

Observe a figura a seguir:

Esta figura ilustra um nivelamento

Observe o levantamento trigonométrico indicado na figura a seguir, onde o topógrafo, com o teodolito no ponto A, deseja calcular a cota no ponto B.



Sabendo que h=1,50m, d = 50m, l =1,80m e tgα =0,08, a diferença de cotas entre os pontos A e B vale

Em um levantamento topográfico, a sigla RN é uma referência que é utilizada para calcular, de forma direta,

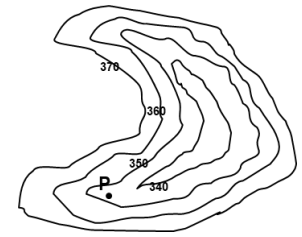

A figura a seguir mostra as curvas de nível obtidas a partir de um levantamento altimétrico de uma região, onde as cotas estão indicadas em metros.


Um valor possível para a cota no ponto P é de

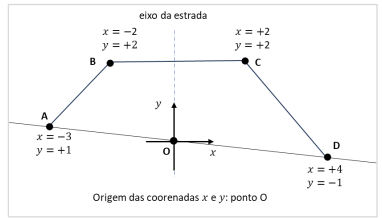

A figura a seguir mostra o perfil do aterro de uma estrada, onde as letras A, B, C e D, indicam os pontos em que o aterro atinge o solo original ou o nível da estrada, para os quais também são mostradas suas coordenadas x e y.



Considerando que esse perfil é uniforme no trecho longitudinal entre duas seções I e II de uma estrada, distantes entre si em 20m, o volume de aterro que será necessário entre essas duas seções é de

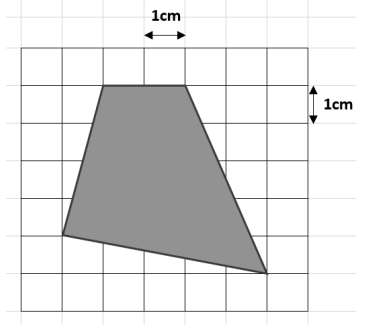

A figura a seguir, que indica um terreno por meio de um polígono, encontra-se na escala 1:1000.

A área desse terreno vale:

Um levantamento planialtimétrico cadastral é aquele que

Com relação ao estacionamento de aparelhos em Topografia, analise os itens a seguir:

I. Nos teodolitos é necessário definir os planos primário e secundário do seu sistema de referência. II. Nos níveis, é suficiente indicar o plano secundário. III. Nos distânciômetros, é necessário apenas que o centro do instrumento seja colocado na vertical do lugar.

Está correto o que se afirma em
