Um eletricista de manutenção finalizou a substituição de um conjunto de tomadas industriais e deve realizar os procedimentos de inspeção e entrega da instalação. Considere as seguintes etapas de trabalho e verificação:

I- Atualizar as etiquetas de identificação no quadro e registrar as intervenções nos diagramas unifilares (As-Built).
II- Realizar o seccionamento, bloqueio através de cadeado (LOTO) e sinalização de advertência no dispositivo de manobra.
III- Retirar os dispositivos de bloqueio e reenergizar o circuito para entrega à operação.
IV- Executar ensaios de continuidade do condutor de proteção (PE) e conferência de polaridade e tensão nas tomadas.
V- Proceder com a inspeção visual das conexões, verificação do torque nos bornes e integridade da isolação dos cabos.

De acordo com as boas práticas de segurança (NR-10) e os preceitos de verificação da NBR 5410, a sequência cronológica CORRETA para a execução dessas etapas é:

No projeto de uma bancada de manutenção em uma oficina eletromecânica, onde há manuseio constante de ferramentas elétricas e risco elevado de contatos indiretos, qual conjunto de medidas de proteção atende às boas práticas e aos requisitos de segurança da NBR 5410?

Em um treinamento interno, o eletricista precisa orientar operadores sobre conceitos básicos de transmissão e distribuição, para que entendam registros de ocorrência e recomposição do sistema. Analise as afirmativas abaixo:

(__) Elevar a tensão tende a reduzir a corrente para a mesma potência transmitida.

(__) Em linhas, perdas por aquecimento são proporcionais ao quadrado da corrente.

(__) Transformadores são usados para alterar níveis de tensão em sistemas de corrente alternada.

(__) A transmissão de energia em Corrente Alternada de Alta Tensão ou Corrente Contínua de Alta Tensão são inviáveis em longas distâncias em função das perdas elétricas associadas.

Assinale a alternativa que contém a sequência correta de V(Verdadeiro) e F(Falso) para as afirmativas de cima para baixo:

Um técnico eletricista é responsável pelo dimensionamento de um motor elétrico trifásico para uma bomba de água em uma indústria. A bomba requer um motor com potência nominal de 10 cavalos-vapor (CV), fator de potência de 0,85 e rendimento de 90%. O sistema de alimentação é trifásico, com tensão de linha de 380 Volts. Para selecionar o disjuntor de proteção e os cabos elétricos, o técnico precisa calcular a corrente nominal de operação deste motor, desconsiderando a corrente de partida. Considerando 1 CV = 735,5 Watts, qual é a corrente nominal aproximada do motor?

Um técnico eletricista está realizando inspeções em uma instalação elétrica de um frigorífico e se depara com a necessidade de verificar a resistência de isolamento de cabos de um motor de grande porte, que está frequentemente apresentando fugas de corrente intermitentes para a carcaça, resultando em desarme do Dispositivo Diferencial Residual (DDR). Ele decide utilizar um megômetro (medidor de isolamento) para diagnosticar o problema.
Considerando o contexto descrito e as práticas de segurança e medição, analise as afirmações a seguir e classifique-as como Verdadeiras (V) ou Falsas (F).

(__) Antes de realizar a medição com o megômetro, é crucial que o motor e seus cabos estejam completamente desenergizados e devidamente aterrados para descarga de capacitâncias residuais, visando a segurança do técnico e a precisão da leitura.
(__) O megômetro aplica uma alta tensão contínua (CC) ao sistema de isolamento para forçar uma pequena corrente através de possíveis falhas, o que permite quantificar a resistência do isolamento em Megaohms (M Ω).
(__) Uma leitura de resistência de isolamento abaixo dos valores recomendados (geralmente na casa dos Megaohms para equipamentos de média tensão, conforme normas como a ABNT NBR 5410) indica que o isolamento está íntegro e em boas condições.
(__) Durante a medição, as pontas de prova do megômetro devem ser conectadas entre o condutor e a carcaça metálica do motor (aterramento), e também entre os próprios condutores (fases), para verificar a integridade do isolamento em diferentes pontos e se não estão abertas as bobinas do equipamento.

A sequência CORRETA é, "de cima para baixo":

Durante manutenção em iluminação de escada, a equipe notou que algumas luminárias acendem fraco e algumas apagam ao tocar na caixa de passagem. O chefe pediu práticas corretas para inspeção e correção, sem improviso. Analise as afirmativas abaixo e assinale a alternativa INCORRETA.

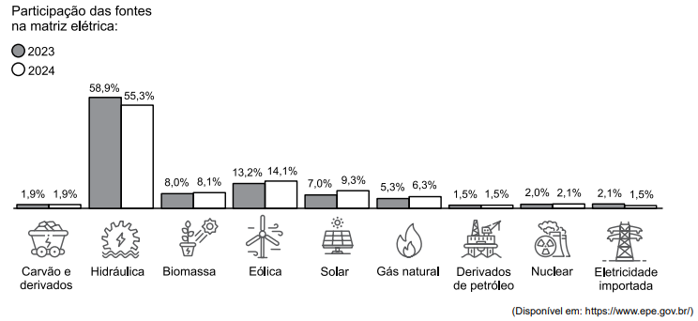

O gráfico a seguir mostra a participação de cada fonte na matriz elétrica brasileira em 2023 e 2024:







A partir dos dados apresentados, pode-se dizer que, de 2023 para 2024, a participação das fontes renováveis na geração de eletricidade, no Brasil,

Um sistema fotovoltaico possui área total de 12 m² e eficiência de conversão de 15%. Durante um ensaio, a irradiância solar incidente foi de 900 W/m² . Assinale a alternativa que apresenta, aproximadamente, a potência elétrica entregue pelo sistema.

A pegada de carbono é um indicador amplamente utilizado em estudos de sustentabilidade e gestão de energia. Com base nesse conceito, assinale a alternativa correta.

Durante o projeto do SPDA de um edifício de concreto armado, o engenheiro responsável avalia a possibilidade de utilizar as armaduras estruturais da edificação como condutores naturais de descida, conforme as recomendações da ABNT NBR 5419-3:2015. Sobre essa aplicação, assinale a alternativa correta.
