O relé é uma chave elétrica, geralmente empregada para acionar um atuador que demanda uma potência maior que o microcontrolador pode oferecer. Dessa forma, o microcontrolador aciona o relé com baixa potência e ele fecha o circuito elétrico para acionar o atuador. O relé possui um componente, chamado ________ que é uma bobina elétrica com um embolo magnético que se movimenta para ligar ou desligar a chave do ________, que é um outro componente onde o sinal de alta potência é ligado, servindo para acionar o atuador.
Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Os capacitores são componentes eletrônicos versáteis e são usados para armazenamento de energia, filtragem de sinais, acoplamento e desacoplamento de sinais, correção de fator de potência em instalações elétricas e em circuitos de temporização. Sua versatilidade os torna indispensáveis em projetos de eletrônica, telecomunicações e automação.

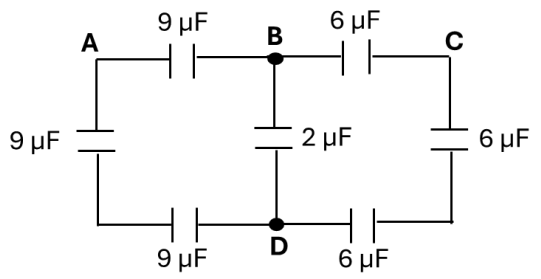

Considere o circuito a seguir:



A capacidade equivalente do circuito apresentado, entre os pontos B e D, é de

Na configuração base comum, o transistor apresenta, em geral, ganho de tensão maior que 1 e ganho de corrente igual ao valor do parâmetro beta do transistor, o que resulta em ganho de potência superior à unidade.

A respeito de circuitos trifásicos, sistema por unidade e faltas assimétricas, julgue os itens subsequentes.

Na representação de um curto circuito monofásico nas suas componentes de sequência, é correto afirmar que, no local do curto, as correntes de sequência positiva, negativa e zero são iguais.

Julgue os itens subsequentes, no que diz respeito aos princípios de comunicações e comutações analógicas e digitais, bem como a microcomputadores.

A memória cache é projetada para armazenar dados permanentemente, mesmo após o desligamento do sistema, o que garante acesso mais rápido a arquivos importantes do usuário ao reiniciar o computador.

Certo microcontrolador é utilizado para amostrar um sinal analógico por meio de seu conversor analógico-digital (A/D), realizar o processamento do sinal (uma filtragem digital, por exemplo) e, em seguida, enviar o sinal processado a um conversor digital-analógico (D/A) controlado pelo próprio microcontrolador. Os conversores A/D e D/A têm resolução de 12 bits, e os sinais de entrada e saída operam na faixa de tensão de -5 V a +5 V. O sinal de interesse possui componentes significativas apenas na faixa entre 0 Hz e 100 Hz.

A partir das informações apresentadas e considerando os aspectos de hardware e software relacionados, julgue os itens que se seguem.

A fim de garantir a reconstrução adequada de sinais com componentes de até 100 Hz, a menor taxa de amostragem que atende ao teorema de Nyquist é de 50 Hz.

Certo microcontrolador é utilizado para amostrar um sinal analógico por meio de seu conversor analógico-digital (A/D), realizar o processamento do sinal (uma filtragem digital, por exemplo) e, em seguida, enviar o sinal processado a um conversor digital-analógico (D/A) controlado pelo próprio microcontrolador. Os conversores A/D e D/A têm resolução de 12 bits, e os sinais de entrada e saída operam na faixa de tensão de -5 V a +5 V. O sinal de interesse possui componentes significativas apenas na faixa entre 0 Hz e 100 Hz.

A partir das informações apresentadas e considerando os aspectos de hardware e software relacionados, julgue os itens que se seguem.

Para a resolução do conversor A/D e para a faixa de entrada citadas, a menor variação de tensão que pode ser distinguida pelo conversor é de aproximadamente 1,22 mV.

O conversor DC-DC do tipo step-up é utilizado para elevar a tensão contínua de entrada para um valor superior na saída. Seu funcionamento baseia-se no armazenamento de energia em um indutor durante o tempo em que a chave está fechada e na liberação dessa energia para a carga quando a chave se abre.

Acerca do dispositivo apresentado, julgue o item a seguir.

Considerando operação ideal em regime de condução contínua, a tensão de saída (v_s) do conversor step-up é relacionada à tensão de entrada (v_e) por v_s = \( \dfrac{v_{e}}{1-D} \) em que D é o ciclo de trabalho (duty cycle).

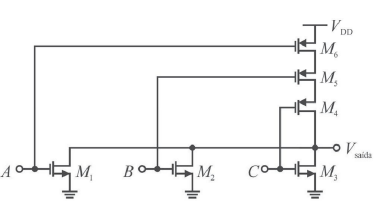

Com base no circuito precedente, que utiliza transistores MOSFET em tecnologia CMOS, julgue o item subsecutivo.

O circuito utiliza três transistores PMOS conectados em série e três transistores NMOS conectados em paralelo, formando uma arquitetura típica de uma porta NAND de três entradas.

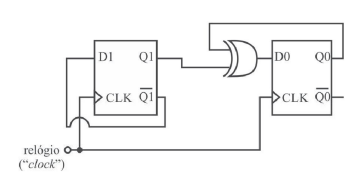

Para os flip-flops corretamente inicializados, se o circuito operar com pulsos de clock contínuos, os estados das saídas (Q1, Q0) a cada borda de subida do relógio evoluirão de forma cíclica na ordem 00 → 10 → 01 → 11 → 00 → ... .
