Os reguladores de tensão podem ser circuitos complexos, que geralmente utilizam circuitos integrados e transistores. Em algumas aplicações, usamos o diodo Zener para simplificar a construção do regulador. O símbolo para esse diodo é mostrado na alternativa

Os vários equipamentos existentes na atualidade funcionam com circuitos eletrônicos que necessitam de tensão contínua (CC) para trabalhar. Entretanto, as companhias de energia elétrica fornecem aos consumidores tensão alternada (CA). Com isso, internamente, os equipamentos acima citados possuem um sistema que usa diodos para converter tensão alternada em tensão contínua CC. Uma configuração de retificação, chamada de onda completa, utiliza uma ponte de quatro diodos para fazer essa conversão. Quando uma ponte retificadora tem injetada, na sua entrada, uma onda senoidal de valor máximo (valor de pico) de 100V, o valor médio da tensão contínua, na saída da ponte, é igual a

A taxa de bits em sistemas de áudio digital influencia

A função principal de um conversor A/D é

Em áudio analógico, a função de um pré-amplificador é

O diagrama de contatos (ladder) usado por um CLP para ligar um motor elétrico utilizando a função “NAND” é mostrado na alternativa:

Um Controlador Lógico Programável (CLP)

O circuito com três Amplificadores Operacionais na figura abaixo representa um amplificador

Fonte: Eletrônica, Vol. 2. 8ª edição, Malvino, A.; Bates, D.

Um circuito com Amplificador Operacional, na configuração de seguidor de tensão, tem largura de banda máxima e ganho

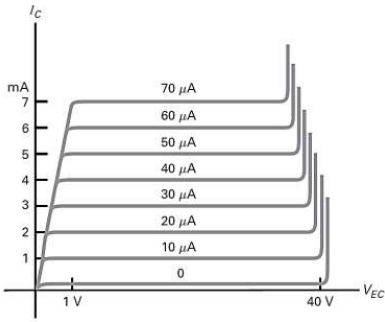

Analisando as curvas características de um transistor de junção bipolar na configuração emissor comum, para diferentes correntes de base, na figura abaixo, considere as seguintes afirmativas:


Fonte: Eletrônica, Vol. 1. 8ª edição, Malvino, A.; Bates, D.

I. Na região ativa, cada corrente do coletor IC é 100 vezes maior que sua corrente de base correspondente.
II. A corrente de coletor é constante na região ativa.
III. Nas regiões ativas, o beta cc é igual a 100.
IV. Na região de saturação, a corrente do coletor IC não é igual a zero quando a corrente da base IB equivale a zero.

São verdadeiras as afirmativas
