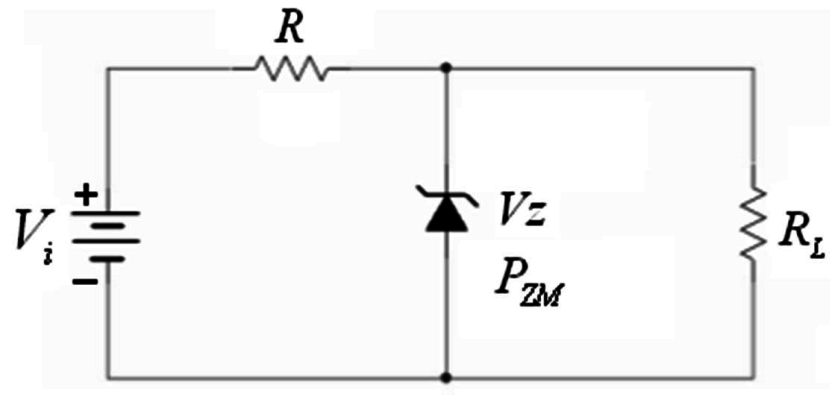

Para o circuito a seguir:

Dados:

Vi = 10 v

R= 1 kΩ

RL= 4 kΩ

VZ = 4 V

PZM= 10mW

Em um transistor npn polarizado:

Os controladores lógicos programáveis (CLP) são usados industrialmente no controle de máquinas e processos discretos e independentes. O CLP recebe sinais acerca do estado das variáveis controladas do processo em seus terminais de entrada. A opção que apresenta apenas dispositivos de entrada de sinais no CLP é:

Determine o valor, em ohms, da resistência elétrica equivalente entre os pontos A e B do circuito apresentado a seguir:

Calcule o valor da tensão de saída (Vs) do circuito abaixo:

Para o circuito com FET, determine os parâmetros VGS e ID.

Para a análise do funcionamento de uma instalação, na entrada de um circuito com tensão alternada, bifásico, foram obtidas as seguintes medidas de tensão, corrente e potência ativa: 200 V; 50 A; 8,00 kW.

Nessas condições, o fator de potência e o módulo da impedância equivalente do circuito apresentam, respectivamente, os seguintes valores:

No circuito com o resistor, indutor e capacitor ideais, alimentados por um gerador de tensão alternada, foram efetuadas as medidas do valor eficaz das tensões, obtendo-se: V_R = 10 V; V_L = 10 V ; V_C = 20 V. Neste circuito, se medirmos o valor eficaz da tensão do gerador, Vg, em volts, obteremos:
