Acerca de circuitos lógicos, julgue os itens a seguir.

Se uma porta lógica possuir fator de carga igual a oito, suportará em sua entrada, sem sofrer danos, uma tensão de até oito vezes o valor da tensão de nível lógico

Acerca de processamento de sinais, julgue os itens que se seguem.

Um sinal de áudio é classificado como unidimensional, pois apresenta somente uma variável independente.

Um sistema linear, invariante no tempo contínuo, sem memória em t = 0, é definido pela equação diferencial e pode ser representado no espaço de estados pelas seguintes equações matriciais:


Com base nessas informações, julgue os itens subsecutivos.

A forma canônica controlável da matriz A é dada por

No diagrama de blocos mostrado na figura acima, em que G1(s) = s+1, G2(s) = s² , G3(s) = s, a entrada U(s) é nula no instante inicial. Julgue os próximos itens, a respeito da função de transferência G(s) = Y(s)/U(s).

A função de transferência G(s) apresenta dois polos complexos: – i e + i.

No diagrama de blocos mostrado na figura acima, em que G1(s) = s+1, G2(s) = s² , G3(s) = s, a entrada U(s) é nula no instante inicial. Julgue os próximos itens, a respeito da função de transferência G(s) = Y(s)/U(s).

O sistema representado pela função de transferência G(s) é de segunda ordem.

No diagrama de blocos mostrado na figura acima, em que G1(s) = s+1, G2(s) = s² , G3(s) = s, a entrada U(s) é nula no instante inicial. Julgue os próximos itens, a respeito da função de transferência G(s) = Y(s)/U(s).

O sistema representado pela função G(s) é estável.

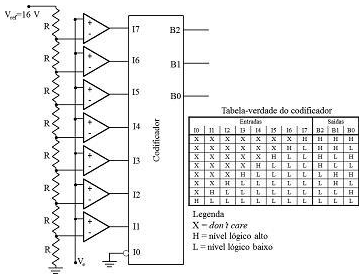

Considerando o codificador mostrado na figura acima e sua respectiva tabela verdade, julgue os itens subsequentes.

Caso o referido codificador seja implementado usando apenas lógica combinacional, adotando-se a relação sinal-ruído de quantização como fator de comparação e mantendo-se as mesmas características do sinal de entrada, ele será mais rápido que um conversor A/D equivalente embasado em aproximações sucessivas.

Considerando o codificador mostrado na figura acima e sua respectiva tabela verdade, julgue os itens subsequentes.

Assumindo que a saída B2 seja o bit mais significativo, um sinal V_e de amplitude 7 V resultará em uma saída representada pelo número 4 no sistema octal.

Considerando o codificador mostrado na figura acima e sua respectiva tabela verdade, julgue os itens subsequentes.

O mencionado codificador consumirá menos energia se for construído com componentes CMOS que se construído com componentes de lógica TTL.
