A figura a seguir apresenta resultados teóricos obtidos do equilíbrio de uma coluna comprimida na posição deformada com deslocamentos laterais.

Associe cada uma das curvas em relação ao tipo de coluna mais adequado.

( ) Coluna Ideal.

( ) Coluna imperfeita de material elástico.

( ) Coluna imperfeita de material inelástico.

( ) Coluna imperfeita de material inelástico com tensões residuais.

A sequência correta é

A figura a seguir mostra um ensaio de tração de materiais metálicos.

Tendo como base os resultados do teste de tração, é correto afirmar que o resultado

A figura mostra um gráfico de altura manométrica (H) por vazão (Q) de uma instalação de elevação de água.

É mostrada a curva do sistema (S), uma variação dessa mesma curva (S’), a curva da bomba (B) e uma variação dessa mesma curva (B’).

Com base nessa figura avalie as afirmações seguintes e julgue como verdadeiras (V) ou falsas (F).

( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionado com a variação da rotação da bomba.

( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionado com a mudança do rotor da bomba.

( ) Dada uma mesma curva B, o deslocamento da curva do sistema (S e S’) pode estar relacionado com a variação da perda de carga.

A sequência correta é

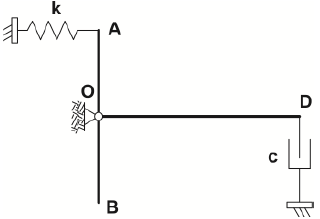

O sistema da figura é composto por uma barra em forma de “T”, de massa m e momento de inércia Jo (em relação ao ponto O), uma mola de rigidez k (articulada ao ponto A) e um amortecedor linear de constante de amortecimento c (articulado ao ponto D).

Na posição mostrada na figura, o sistema está em equilíbrio estável, com OD na posição horizontal e AB na vertical. As dimensões dos segmentos das barras são \( \overline{OA} \, = \, \overline{OB} \, = \, d; \, \overline{OD} \, = \, 2d \)

A frequência natural não amortecida (em Hertz) do sistema para pequenas oscilações em torno dessa posição de equilíbrio estável é:

No mecanismo da figura abaixo, a barra AO gira no sentido horário em torno do pino O, com velocidade angular \( \omega \) constante. Essa barra AO tem uma de suas extremidades articulada à barra AB pelo ponto A. A barra AB está articulada ao centro do disco (de raio R) pelo ponto B. O disco rola sem escorregar sobre o plano horizontal.

O ponto C é o Centro Instantâneo deRotação da barra AB.

Dados:

\( \overline{AO} \, = \, L; \, \overline{AC} \, = \, d; \, \overline{CB} \, = \, e \)

Para o instante mostrado na figura, o módulo da velocidade angular do disco vale:

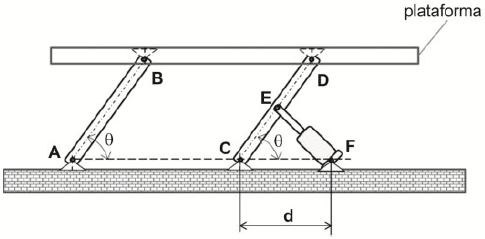

A plataforma da figura é utilizada para elevar cargas a partir da ação do cilindro EF no mecanismo, como indicado. Esse mecanismo é composto pela plataforma e pelas barras rígidas AB e CD. Os pontos A, B, C, D, E e F representam o centro de articulações.

O atrito, as massas da plataforma, do cilindro e das barras podem ser desprezados.

Considere:

\( \overline{AB} \, = \, \overline {CD} \, = \, 2d \,\, e \,\, \overline{CE} \, = \, d \) g: aceleração da gravidade m: massa a ser elevada pela plataforma (não mostrada)

A equação para determinar a força P exercida pelo cilindro no ponto E para sustentar a carga, em função do ângulo \( \theta \), é

Os Fan Coils são conectados a uma rede hidráulica de alimentação, que, na maioria das vezes, provém de um sistema de água gelada ou Chiller. Essa água fica localizada nas serpentinas, que costumam ser de cobre. O ar, por sua vez, desloca-se para o ventilador e, de lá, se dirige ao sistema de filtragem. Ao passar pelas serpentinas, o ar é resfriado e dissipado para o ambiente, garantindo uma climatização agradável e uniforme.

Esse processo de resfriamento provoca a redução da taxa de umidade do ar. Para corrigir a taxa de umidade, utiliza-se o método conhecido como

Considere:

Densidade da água

Capacidade específica de calor da água é de 4,19 kJ / kg / K.

(K = Kelvin) 0° Celsius \( \rightarrow \) 273,15° Kelvin.

A capacidade de refrigeração, em kW, de um Chiller que possui fluxo de água refrigerada para o evaporador de 0,0995 m³/s, entrando a 12 °C e saindo a 6 °C, é, em kW,

Considere um ambiente de escritório com 35 m², com três pessoas trabalhando no período diurno, mais 2 computadores e uma impressora.

A potência de um aparelho de ar-condicionado para atender esse ambiente é, em BTUs, de

A quantidade de BTU recomendado por metro quadrado para local com baixa incidência de sol para um sistema de ar-condicionado é:
