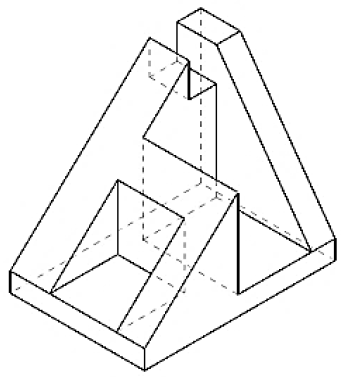

Projeções ortogonais são figuras formadas a partir da projeção perpendicular de todos os pontos de um objeto tridimensional sobre um plano. Observe a figura, que representa uma peça em perspectiva.

Assinale a alternativa que apresenta uma de suas vistas em projeção ortogonal.

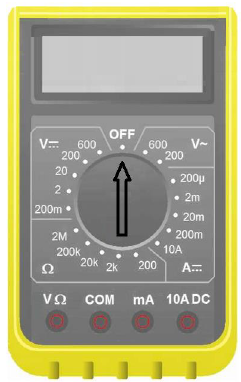

Para medir a corrente elétrica em um motor de corrente contínua, a ponta de prova preta será colocada em COM.

Onde conectar a ponta de prova vermelha e para qual unidade mover a alavanca seletora?

Em uma aplicação industrial, um atuador mecânico, partindo do repouso, deve atingir a velocidade de 15 m/s em 5 s. A força aplicada na movimentação do atuador tem módulo de 45 N. Despreze todas as forças dissipativas envolvidas. Qual deve ser a massa da parte móvel para satisfazer a condição citada?

Soldagem é a forma mais usual, industrialmente, de união permanente de peças metálicas. Em relação ao processo de soldagem por fusão, assinale a afirmativa correta.

Escala é a relação da dimensão entre o objeto real e sua representação gráfica. Se o objeto for muito pequeno, deve ser utilizada uma escala de ampliação, se muito grande, uma escala de redução. Um automóvel de 3 m de comprimento está representado no papel com 150 mm de comprimento. Assinale a alternativa que apresenta a escala utilizada no desenho.

O processo de conformação mecânica tem sua origem na Pré-história no período conhecido como Idade dos Metais (3300 a.C – 700 a.C). Atualmente há centenas de aplicações específicas responsáveis pela produção da maioria das pecas metálicas. Assinale a afirmativa que descreve um dos processos de conformação mecânica.

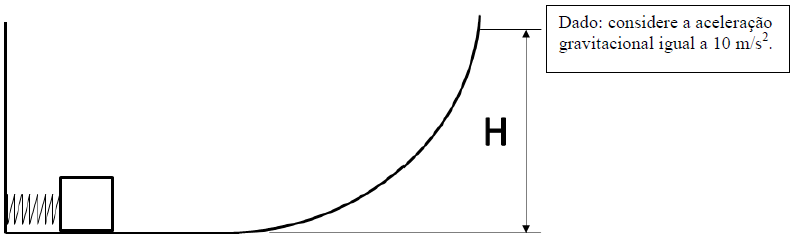

A figura representa um sistema massa-mola ideal, cuja constante elástica é de 300 N/m. Um corpo de massa igual a 600 g é empurrado contra a mola, comprimindo-a 200 mm. Ao ser liberado, o corpo desliza ao longo da rampa representada na figura. Despreze todas as forças dissipativas envolvidas.

Assinale a afirmativa que apresenta a altura máxima atingida pelo bloco.

Assinale a alternativa que apresenta um ensaio destrutivo.

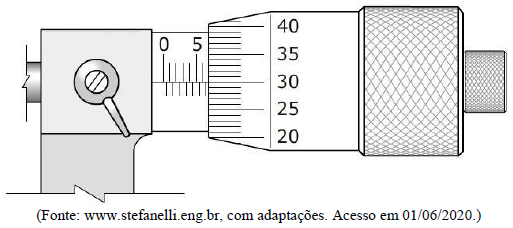

O micrômetro é um instrumento metrológico capaz de aferir as dimensões lineares de um objeto com precisão da ordem de micrometros.

Qual é a leitura indicada na figura?

O tratamento térmico é realizado no aço para alterar suas propriedades mecânicas sem alterar sua forma. Em relação ao tratamento térmico do aço, assinale a afirmativa correta.
