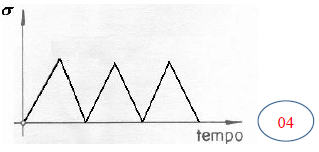

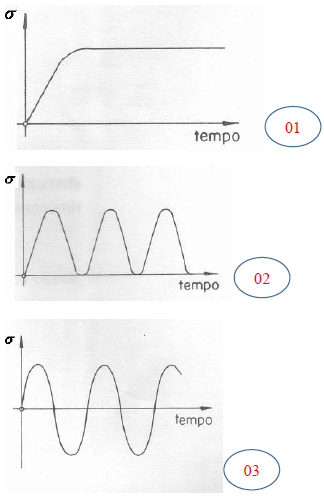

Os gráficos a seguir numerados de 01 a 04 representam, de forma geral e concisa, alguns tipos de solicitação. Marque a alternativa correta cuja ordem corresponde aos gráficos mostrados.

Marque a alternativa correta. Com relação as válvulas eletropneumáticas é correto afirmar que

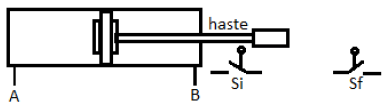

A figura abaixo representa um atuador pneumático de movimento retilíneo de dupla ação e um sensor de início e outro de fim de curso. O circuito de comando elétrico não envolve dispositivos eletrónicos e nem equipamentos de mesma natureza.

Assinale a alternativa correta.

Uma pressão de 30 lbf/pol² (30 PSI) corresponde nas unidades Pascal, kgf/cm² e atm, aos valores respetivamente anotados nas alternativas abaixo. Assinale a alternativa correta.

Uma válvula pneumática de 5 vias e 2 estados tem as vias de pressão, utilização e escape denotadas, respetivamente, por

A equação (1) estabelece a lei dos gases ideais, que pode ser reescrita no formato demonstrado pela equação (2), através do volume especifico v = V/m e da constante de um gás particular !$ R=\overline{R}/M !$, Nessas equações V representa o volume, m a massa do sistema, !$ \overline{R} !$ a constante universal dos gases, p a pressão, Ta temperatura e M a massa molar do gás.

!$ pV=n \overline{R}T={\large{m \over M}}\overline{R}T !$ (1)

!$ p\left({\large{V \over m}}\right)=\left({\large{\overline{R} \over M}} \right)T !$ (2)

Para gases ideais, o trabalho específico !$ W_{i,f}=W_{i,f}/m !$ realizado pelo sistema em um processo isotérmico que vai do estado inicial (i) para o final (f) é dado por:

!$ W_{i,f}=p_iv_i ln \left({\large{v_f \over v_i}} \right) !$ (3)

Considere como sistema o CO₂ (R = 0,1889kJ /(kgK) ), admitido como gás ideal contido em um dado cilindro, realizando o ciclo mostrado no diagrama p - V . Calcule a massa do gás, considerando que o trabalho realizado pelo sistema do processo que vai do estado 3 para o estado 1 é dado por W_3,1 = 674,3730k|J / K, que a razão dos volumes nos estados 2 e 1 é !$ {\large{V_2 \over V_1}}=0,5 !$, que a temperatura no estado 3 é de T₃=327ºC.

Dados: ln(2) = 0,7; e 0ºC equivalente a - 273K

Figura - Diagrama p - V

Considere os diagramas p-V representados em I, II e III abaixo.

I-

II-

III-

Correspondem aos ciclos-padrão a ar Diesel e Otto, respectivamente, os diagramas:

Observe a figura a seguir.

A figura acima representa um conjunto de:

Com relação à formação de cavaco em processos de usinagem, assinale a opção INCORRETA.

Um submarino recém-construído está sendo submetido a um teste para avaliar sua propulsão. O teste, que é mostrado na figura abaixo, é realizado da seguinte forma: o submarino fica no mar, preso a um ponto fixo {imóvel) do cais por um cabo, e por outro cabo a um rebocador (pequeno navio). O submarino tem seu motor elétrico acionado de forma a produzir uma força de propulsão constante F no sentido mostrado do eixo "x", enquanto o rebocador acelera gerando uma força constante P em outra direção.

Sabendo que na configuração apresentada o submarino encontra-se em repouso e que a força medida no cabo amarrado ao cais tem módulo constante de 5.000 N, calcule o módulo da força de propulsão F e assinale a opção correta.

Dados:

- Os cabos são inextensíveis e sem massa;

- Forças e momentos não apresentados na questão podem ser desprezados;

- Massas e dimensões do submarino e do rebocador podem ser desprezadas;

- sen30º = cos60º = 0,50; e

- cos30º= sen60º = 0,87.
