Na engenharia de processos, diferentes tipos de fluxogramas são utilizados em distintas fases do projeto e operação de plantas industriais. Cada tipo possui um nível específico de detalhamento e atende a propósitos distintos — desde a concepção inicial até o controle e manutenção da planta. A escolha adequada do fluxograma é essencial para garantir clareza na comunicação entre engenheiros, operadores e projetistas, além de assegurar a integridade e eficiência do processo produtivo.
Entre os fluxogramas mais utilizados estão aqueles voltados à visualização macro do processo, os que representam o fluxo físico e químico com equipamentos principais, e os que detalham minuciosamente tubulações, instrumentos e sistemas de controle. A correta interpretação e aplicação desses diagramas é fundamental para o sucesso de projetos industriais em áreas como química, petroquímica, alimentos, farmacêutica e energia.
Marque a alternativa que indica o fluxograma mais adequado para representar graficamente os principais  equipamentos, linhas de fluxo e condições operacionais básicas de um processo industrial, sendo essencial para o entendimento do processo como um todo:

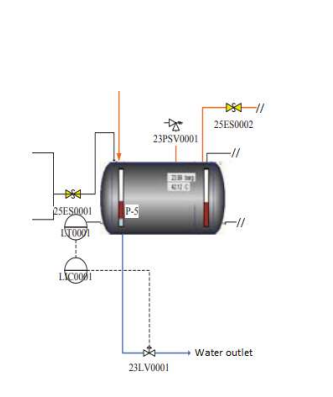

Tomando como referência o recorte abaixo de um P&ID de um processo de separação trifásica, o qual foi extremamente simplificado para atender à questão, marque a alternativa correta:


Existe uma grande variedade de métodos de recuperação avançada de óleo, existindo dois métodos relacionados à injeção de água e CO₂, podendo a injeção ocorrer simultaneamente (SWAG, Simultaneously Water Alternating Gas) ou alternadamente (WAG, Water Alternating Gas). Analise as informações abaixo e marque a alternativa correta:

O projeto de construção de uma Unidade Estacionária de Produção é bastante complexo e compreende diversas fases. Na fase de detalhamento de um projeto de FPSO são realizadas várias atividades-chave como as relacionadas abaixo, exceto:

Sendo a Petrobras Cessionária em regime de Cessão Onerosa, como ocorre o pagamento da Compensação devida pelos novos Contratados em regime de Partilha de Produção, caso a Petrobras seja uma das contratadas dos volumes excedentes da Cessão Onerosa?

O controle dos custos da produção de petróleo e gás deve ser aplicado sobre muitos fatores, comumente conhecidos como drivers de custo, com impactos na economicidade do projeto. Analise as informações abaixo e marque a alternativa correta.

A produção de petróleo em águas ultraprofundas envolve a superação de grandes desafios. Marque a alternativa cujos termos estejam associados à garantia de escoamento de óleo e possuam relação entre si:

Quanto aos regimes jurídicos-fiscais em vigor no Brasil para a exploração e produção de petróleo e gás, podemos afirmar que:

Quanto aos regimes jurídico-fiscais para a exploração e produção de petróleo e gás natural no Brasil, avalie se as afirmativas a seguir são falsas (F) ou verdadeiras (V) em relação ao regime de Cessão Onerosa:
I. Regime jurídico-fiscal pelo qual a União conferiu diretamente à Petrobras, mediante contrapartida pecuniária, os direitos de exploração e produção de petróleo e gás natural em determinados blocos situados na área do pré-sal, limitados a um volume de cinco bilhões de barris de petróleo equivalente recuperáveis.
II. Regime jurídico-fiscal que normatiza os parâmetros para o cálculo da compensação à Petrobras pelos investimentos realizados até a data efetiva do Acordo de Coparticipação em áreas não concedidas localizadas no  pré-sal da Bacia de Santos ou áreas estratégicas.
III. As afirmativas I e II estão corretas.
IV. Nenhuma das afirmativas está correta.
As afirmativas são respectivamente:

A quantidade de água produzida associada ao óleo pode alcançar valores da ordem de 50% em volume e aproximar-se de 100% ao fim da vida econômica dos poços. Tipicamente, a água proveniente dos separadores trifásicos e tratadores de óleo é direcionada para um vaso desgaseificador, para remover traços de gás ainda presentes, seguindo daí para o sistema de água produzida para separação do óleo da água. Marque a alternativa correta quanto aos equipamentos mais utilizados no processo de separação de óleo da água produzida:
