O diagrama pressão-entalpia precedente ilustra um ciclo de refrigeração usado em uma planta petroquímica para atender uma demanda de frio de 193 kW. As temperaturas nos pontos 1 e 3 são, respectivamente, 20,1 °C e 21,8 °C. O ciclo mostrado representa os quatro processos básicos do ciclo de refrigeração por compressão a vapor, não havendo quaisquer componentes adicionais, além dos essenciais, associados a esses processos. O efeito das linhas frigorígenas é desprezível e assume-se uma condição de regime permanente de energia e massa, sem variações de energia cinética e potencial.
A temperatura e a pressão de saturação do fluido refrigerante utilizado nesse ciclo são informadas na tabela a seguir.
A potência de compressão é de aproximadamente 25 kW.
Provas
O diagrama pressão-entalpia precedente ilustra um ciclo de refrigeração usado em uma planta petroquímica para atender uma demanda de frio de 193 kW. As temperaturas nos pontos 1 e 3 são, respectivamente, 20,1 °C e 21,8 °C. O ciclo mostrado representa os quatro processos básicos do ciclo de refrigeração por compressão a vapor, não havendo quaisquer componentes adicionais, além dos essenciais, associados a esses processos. O efeito das linhas frigorígenas é desprezível e assume-se uma condição de regime permanente de energia e massa, sem variações de energia cinética e potencial.
A temperatura e a pressão de saturação do fluido refrigerante utilizado nesse ciclo são informadas na tabela a seguir.
O coeficiente de performance do ciclo é inferior a 5.
Provas
O diagrama pressão-entalpia precedente ilustra um ciclo de refrigeração usado em uma planta petroquímica para atender uma demanda de frio de 193 kW. As temperaturas nos pontos 1 e 3 são, respectivamente, 20,1 °C e 21,8 °C. O ciclo mostrado representa os quatro processos básicos do ciclo de refrigeração por compressão a vapor, não havendo quaisquer componentes adicionais, além dos essenciais, associados a esses processos. O efeito das linhas frigorígenas é desprezível e assume-se uma condição de regime permanente de energia e massa, sem variações de energia cinética e potencial.
A temperatura e a pressão de saturação do fluido refrigerante utilizado nesse ciclo são informadas na tabela a seguir.
A vazão de fluido refrigerante é de aproximadamente 1 kg/s.
Provas
O diagrama pressão-entalpia precedente ilustra um ciclo de refrigeração usado em uma planta petroquímica para atender uma demanda de frio de 193 kW. As temperaturas nos pontos 1 e 3 são, respectivamente, 20,1 °C e 21,8 °C. O ciclo mostrado representa os quatro processos básicos do ciclo de refrigeração por compressão a vapor, não havendo quaisquer componentes adicionais, além dos essenciais, associados a esses processos. O efeito das linhas frigorígenas é desprezível e assume-se uma condição de regime permanente de energia e massa, sem variações de energia cinética e potencial.
A temperatura e a pressão de saturação do fluido refrigerante utilizado nesse ciclo são informadas na tabela a seguir.
Uma forma de aumentar o coeficiente de performance desse ciclo de refrigeração seria reduzir a temperatura de condensação, o que pode ser feito pelo aumento do coeficiente global de transferência de calor no condensador.
Provas
Internet: <e-education.psu.edu> (com adaptações).

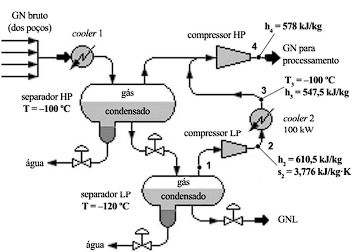

O esquema precedente ilustra uma unidade de tratamento de gás natural (GN) recebido em estado bruto dos poços de exploração. Nas condições operacionais dessa unidade, uma produção de GN de 10 kg/s é enviada para processamento, além de gás natural liquefeito (GNL), não mostrado no processo.
Aplicam-se, ainda, as seguintes simplificações:
• variações de energia cinética e potência são desprezíveis;
• não há troca de calor com as vizinhanças dos volumes de controle nos processos;
• as fases gás e líquido nos separadores estão em equilíbrio;
• as perdas de carga no escoamento são desprezíveis; • o efeito da água e de outros componentes sobre as propriedades mostradas para o gás natural não devem ser considerados.

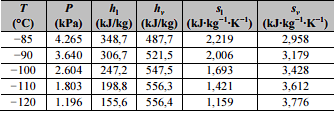

As propriedades de saturação do GN são informadas na tabela a seguir, em que T significa temperatura; P, pressão absoluta; h1 e hv, as entalpias específicas do líquido e do vapor saturados, respectivamente; s1 e sv, as entropias específicas do líquido e do vapor saturados, respectivamente.
Considerando o esquema e as informações precedentes, julgue o item subsequente, no que concerne à unidade de tratamento de gás natural em questão.
A vazão de gás natural adicional, recuperada pelo separador LP, é superior a 5 kg/s.
Provas
Internet: <e-education.psu.edu> (com adaptações).
O esquema precedente ilustra uma unidade de tratamento de gás natural (GN) recebido em estado bruto dos poços de exploração. Nas condições operacionais dessa unidade, uma produção de GN de 10 kg/s é enviada para processamento, além de gás natural liquefeito (GNL), não mostrado no processo.
Aplicam-se, ainda, as seguintes simplificações:
• variações de energia cinética e potência são desprezíveis;
• não há troca de calor com as vizinhanças dos volumes de controle nos processos;
• as fases gás e líquido nos separadores estão em equilíbrio;
• as perdas de carga no escoamento são desprezíveis; • o efeito da água e de outros componentes sobre as propriedades mostradas para o gás natural não devem ser considerados.
As propriedades de saturação do GN são informadas na tabela a seguir, em que T significa temperatura; P, pressão absoluta; h1 e hv, as entalpias específicas do líquido e do vapor saturados, respectivamente; s1 e sv, as entropias específicas do líquido e do vapor saturados, respectivamente.
Considerando o esquema e as informações precedentes, julgue o item subsequente, no que concerne à unidade de tratamento de gás natural em questão.
O compressor HP, que fornece o gás natural à planta de processamento, requer uma potência para compressão superior a 500 kW.
Provas
Internet: <e-education.psu.edu> (com adaptações).
O esquema precedente ilustra uma unidade de tratamento de gás natural (GN) recebido em estado bruto dos poços de exploração. Nas condições operacionais dessa unidade, uma produção de GN de 10 kg/s é enviada para processamento, além de gás natural liquefeito (GNL), não mostrado no processo.
Aplicam-se, ainda, as seguintes simplificações:
• variações de energia cinética e potência são desprezíveis;
• não há troca de calor com as vizinhanças dos volumes de controle nos processos;
• as fases gás e líquido nos separadores estão em equilíbrio;
• as perdas de carga no escoamento são desprezíveis; • o efeito da água e de outros componentes sobre as propriedades mostradas para o gás natural não devem ser considerados.
As propriedades de saturação do GN são informadas na tabela a seguir, em que T significa temperatura; P, pressão absoluta; h1 e hv, as entalpias específicas do líquido e do vapor saturados, respectivamente; s1 e sv, as entropias específicas do líquido e do vapor saturados, respectivamente.
Considerando o esquema e as informações precedentes, julgue o item subsequente, no que concerne à unidade de tratamento de gás natural em questão.
A eficiência isentrópica de compressão do compressor LP é de 75%.
Provas
Internet: <e-education.psu.edu> (com adaptações).
O esquema precedente ilustra uma unidade de tratamento de gás natural (GN) recebido em estado bruto dos poços de exploração. Nas condições operacionais dessa unidade, uma produção de GN de 10 kg/s é enviada para processamento, além de gás natural liquefeito (GNL), não mostrado no processo.
Aplicam-se, ainda, as seguintes simplificações:
• variações de energia cinética e potência são desprezíveis;
• não há troca de calor com as vizinhanças dos volumes de controle nos processos;
• as fases gás e líquido nos separadores estão em equilíbrio;
• as perdas de carga no escoamento são desprezíveis; • o efeito da água e de outros componentes sobre as propriedades mostradas para o gás natural não devem ser considerados.
As propriedades de saturação do GN são informadas na tabela a seguir, em que T significa temperatura; P, pressão absoluta; h1 e hv, as entalpias específicas do líquido e do vapor saturados, respectivamente; s1 e sv, as entropias específicas do líquido e do vapor saturados, respectivamente.
Considerando o esquema e as informações precedentes, julgue o item subsequente, no que concerne à unidade de tratamento de gás natural em questão.
O cooler 2 resfria o vapor superaquecido proveniente do compressor LP até o estado de vapor saturado na pressão de 2.604 kPa.
Provas
Julgue o item a seguir, relativo aos componentes empregados em tubulações industriais, como válvulas, purgadores, filtros e separadores.
Purgadores de boia são empregados em instalações de gás natural para a remoção de condensado acumulado em separadores e equipamentos de processamento.
Provas
Julgue o item a seguir, relativo aos componentes empregados em tubulações industriais, como válvulas, purgadores, filtros e separadores.
O filtro de cesto é projetado para filtrar sólidos presentes no gás natural por meio de malha metálica, com grande área filtrante, o que garante alta capacidade de reter sólidos particulados, e o fluxo de dentro para fora do cesto permite que o contaminante seja retido no filtro.
