Em um sistema WDM (Wavelength Division Multiplexing) com canais definidos na banda de 1500 nm a 1580 nm, trafega um sinal de 40 Gbps em cada canal.

Para que o sistema tenha uma eficiência espectral de aproximadamente 0,3 bps/Hz, a largura de banda dos canais será de

Nos lasers de In_1-xGa_xAs_yP_1-y, que devem cumprir a condição x/y=0,45 para casamento da malha cristalina com a de um substrato de InP, a largura da banda proibida é dada por E_g(y)=1,35-0,72y+0,12y².

Assumindo-se que a constante de Planck é h = 6,626×10^-34 J.s ou h = 4,136×10^-15 eV.s, a proporção de Gálio para que o laser emita em 1500 nm é

Um enlace de fibras ópticas de 1000 km de comprimento utiliza lasers de 1500 nm com 0,4 nm de largura de banda, sendo a taxa de transmissão de dados limitada por dispersão de ordem superior, com dispersão diferencial S = 0,05 ps / (km.nm² ).

Nesse contexto, a máxima taxa de transmissão de dados será de

Numa fibra óptica monomodo, há um único modo de propagação. A sigla que identifica este modo de propagação é

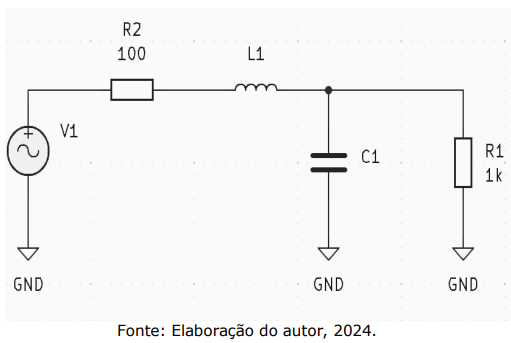

Uma rede tipo L é utilizada para casar um gerador V1 com impedância de saída R2= 100 Ω com uma carga resistiva com impedância R1=1k Ω, conforme ilustrado na Figura 1:

Figura 1: rede tipo L para casamento de impedâncias

Conforme demonstra a rede ilustrada, os valores do indutor L1 e capacitor C1 para realizar este casamento são, respectivamente,

O transistor de junção bipolar (TBJ) foi inventado em 1948 nos laboratórios Bell, sendo suplantado pelos transistores de efeito de campo (MOSFET) em meados dos anos 1970. Ainda assim, o TBJ continua sendo bastante utilizado em muitas aplicações que demandam circuitos analógicos, tanto integrados quanto discretos, como aplicações de radiofrequência.

Dos fatores abaixo, qual NÃO limita a utilização de um transistor de junção bipolar em altas frequências (acima de dezenas de MHz)?

Em linhas de transmissão a dois condutores, a atenuação cresce com o aumento da frequência do sinal que trafega pela linha limitando o seu uso em frequências muito altas, como a faixa de micro-ondas (3 GHz − 300 GHz). Em faixas de frequência suficientemente altas, é necessário utilizar outra estrutura de guiamento para o sinal, como guias de onda.

Sobre os guias de onda, é correto afirmar que

Ao se conectar uma antena, a uma linha de transmissão, caso a carga não possua a mesma impedância característica Z₀ da linha de transmissão, haverá uma reflexão de uma parcela da onda incidente. Esta onda refletida pode danificar o gerador, ou no mínimo irá desperdiçar parte da energia fornecida à carga. Como em geral a antena a ser conectada não possui a mesma impedância característica da linha a ser empregada é necessário alguma forma de contornar este problema. Estas formas são denominadas de casamento de impedância.

Sobre casamento de impedâncias utilizando tocos e transformador de λ/4, é INCORRETO afirmar que

Um transformador de λ/4 deve ser utilizado para casar uma carga de 75 Ω a uma linha com impedância característica intrínseca Z₀=50 Ω. A frequência de operação é de 100 MHz, e a velocidade da onda na linha é de 1*10⁸ m/s.

O valor da impedância Z₀ do transformador e seu comprimento λ são, respectivamente, de

Medidas em um cabo coaxial sem perdas em 100 Khz mostram uma capacitância de 54 pF, quando o cabo está aberto, e uma indutância de 0.3 μH, quando o cabo é curto-circuitado.

Logo, a impedância característica Z0 do cabo é igual a
