Considere as seguintes características:

1. Equipamento mais simples.

2. Equipamento inteligente e de alto nível.

3. Conecta redes totalmente separadas.

4. Divide uma rede em dois ou mais segmentos.

5. Usa endereços IP (3a camada OSI) para escolher o melhor caminho para enviar os pacotes de dados.

6. Usa endereços da camada MAC (2a camada OSI) para enviar pacotes ao segmento correto.

7. É transparente aos protocolos da rede.

8. Faz a conversão dos protocolos, quando necessário.

9. Conecta redes diferentes ou duas redes com números diferentes.

10. Conecta a mesma rede ou duas redes com o mesmo número.

As características que se referem aos equipamentos bridge (ponte) e router (roteador), usados em sistemas de cabeamento de dados, são:

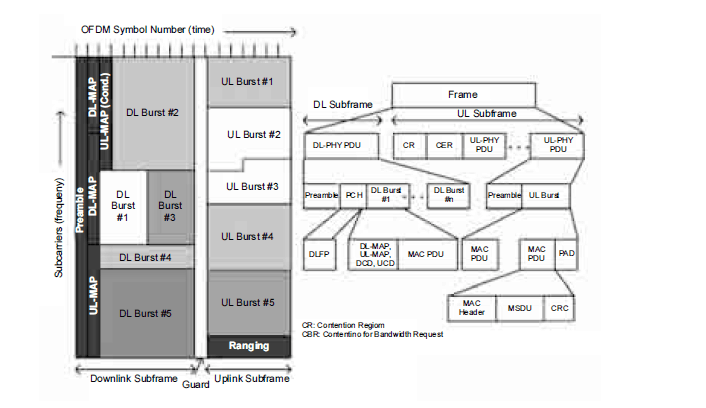

As mensagens denominadas UL-MAP e DL-MAP, mostradas na figura, informam acerca da alocação de usuários para uso dos recursos do sistema WiMAX. O tipo de modulação e o de codificação a ser utilizado por usuários são também informados nessas mensagens.

A estrutura de frames ilustrada é a de um sistema WiMAX que emprega a técnica denominada TDD.

A alocação das informações nos diferentes slots e a formatação do frame é, no WiMAX IEEE 802.16e-2005, responsabilidade da camada física (PHY).

O padrão IEEE 802.16e-2005 prevê a definição de grupos de subportadoras, ou subcanais, tanto no uplink quanto no downlink. Nesse padrão, as subportadoras de determinado grupo podem ser contíguas na freqüência ou podem ser escolhidas de maneira pseudo-aleatória, técnica esta que permite maior diversidade em freqüência.

Em sistemas que utilizam a técnica OFDM ou a técnica OFDMA, para uma dada banda de freqüências alocada, quanto maior for o número de subportadoras, mais imune serão esses sistemas aos efeitos do denominado espalhamento Doppler.

O uso de tempo de guarda em sistema que emprega a técnica OFDM ou a técnica OFDMA é um recurso para se reduzir interferência intersimbólica (ISI) em ambiente em que o delay spread é acentuado. Porém, o uso de tempo de guarda acarreta o incremento da potência de transmissão que seria necessária para o caso em que não se utilize tempo de guarda.

Considere a seguinte situação hipotética. Um sistema wireless que utiliza a técnica OFDM deverá ser configurado para ser implantado no centro urbano de uma metrópole, onde valores de delay spread rms medidos se encontram na faixa de 1 :s a 3 :s. A banda total do sistema é de 20 MHz, em que N subportadoras ortogonais moduladas em BPSK compartilham o espectro correspondente a essa banda de freqüências. Para minimizar efeitos de interferência intersimbólica (ISI) devido a múltiplos percursos, esse sistema transmite símbolos multiplexados OFDM de duração igual a 8t, em que t representa o valor mais pessimista com relação a ISI do delay spread rms medido na região onde o sistema será implantado. Nessa situação, sabendo-se que o referido sistema deverá empregar técnicas de transformada rápida de Fourier em base 2 para a obtenção do sinal OFDM a ser transmitido, é adequado que N seja igual a 256, desconsiderado-se o uso de extensão cíclica.

Considere a seguinte situação hipotética. Um sistema de comunicação emprega a técnica OFDM para transmitir informação à taxa de 60 Mbps, utilizando 256 sub-portadoras moduladas em 64 QAM, em que a técnica de filtragem do tipo cosseno-levantado, com fator de rolloff de 0,25, permite a adaptação do sinal transmitido à banda alocada para o sistema. É correto afirmar que as informações acima são suficientes para se determinar o espaçamento que as subportadoras devem ter para se garantir a ortogonalidade entre elas.

Ambos os padrões IEEE 802.16-2004 e IEEE 802.16e-2005 suportam duplexação FDD e TDD. A duplexação TDD é, normalmente, preferível quando se deseja maior flexibilidade na escolha das taxas de transmissão do uplink e do downlink, em esquemas do tipo 3:1 ou 1:1 e, também, quando se procura um sistema com maior capacidade de explorar a reciprocidade do canal no uso de técnicas adaptativas de modulação e de codificação do canal.
