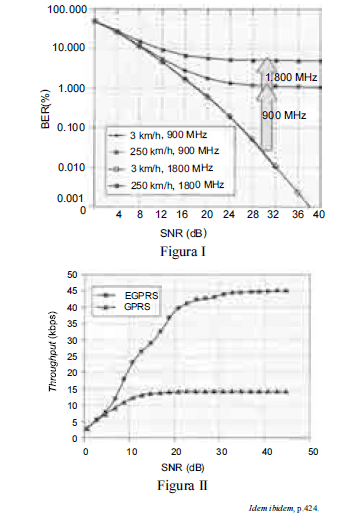

É correto inferir-se da figura I que, dependendo da velocidade do móvel e para qualquer uma das duas freqüências de operação mostradas, a partir de determinado valor de SNR (signal noise ratio), não há melhora significativa da BER em função do aumento de SNR. Essa espécie de saturação da BER pode ser justificada, entre outros motivos, pela existência do efeito Doppler.

A figura a seguir, em que os elementos indicados pelos números de 1 a 5 representam equipamentos constituintes de rede, ilustra uma estrutura de rede adequada para a implementação de uma LAN em configuração em anel.

O varactor, um dispositivo ativo de dois terminais utilizado na faixa de microondas, é um tipo de diodo semicondutor que tem propriedades de um resistor cujo valor da resistência varia com a voltagem aplicada.

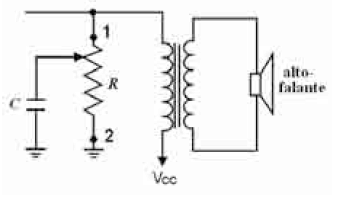

O circuito ilustrado na figura a seguir permite o controle da qualidade de áudio produzida pelo alto-falante. Caso se deseje obter componentes de mais altas freqüências no altofalante, o resistor variável R deverá ser posicionado em 1.

A codificação interpolativa usada para a compressão de vídeo é uma técnica na qual o sinal codificado é obtido a partir do erro quantizado entre o sinal de entrada e a informação anteriormente transmitida.

Uma das características de um algoritmo de codificação de áudio é a remoção das componentes redundantes do sinal, explorando a correlação entre suas amostras. Essa operação pode ser realizada no domínio da freqüência, empregando preditor linear adaptativo, ou no domínio do tempo, por meio de esquemas como subband coding (SBC) ou transform coding (TC).

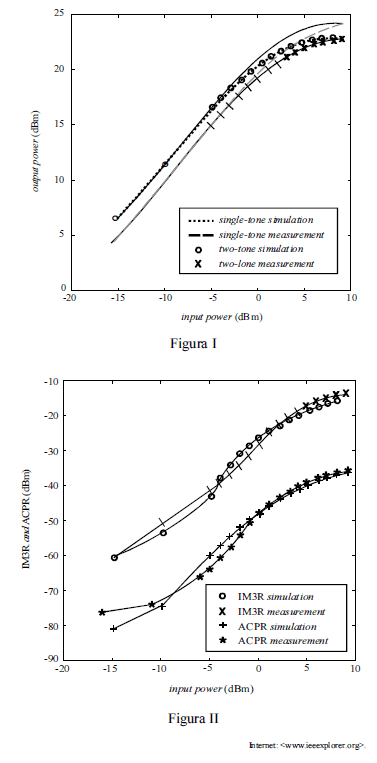

Considere-se que um canal de comunicação de banda limitada seja compartilhado por diversas portadoras moduladas, que são amplificadas por dispositivos cujos comportamentos podem ser expressos pelos gráficos mostrados nas figuras I e II. A partir das informações apresentadas, é correto inferir-se que, quanto maior for a potência de transmissão dessas portadoras, maior será a quantidade de portadoras que poderão compartilhar o canal, mantendo-se determinada qualidade do sinal recebido, em termos da relação sinalinterferência.

A partir da figura I, é correto afirmar que o amplificador cujo comportamento está apresentado, caso seja excitado por duas portadoras moduladas, gerará mais distorção por intermodulação com portadoras de potência de 5 dBm na entrada do amplificador que com portadoras de –5 dBm de potência na entrada do dispositivo.

O diagrama de constelação, também conhecido como diagrama estado-espaço, permite avaliar um sistema digital e diagnosticar defeitos ou falhas nesse sistema. Enquanto o diagrama de olho permite indicar a existência de degradação, por meio da deformação da abertura de olho, o diagrama de constelação permite, ainda, identificar a origem de determinados problemas pelo tipo de irregularidade observada.

O jitter temporal está relacionado com o avanço ou atraso de um sinal digital com respeito a um instante ótimo de amostragem, que é definido pelo relógio do sistema digital associado ao sinal. A técnica de recuperação do relógio a partir do sinal digital recebido é a mais adequada a ser utilizada para se obter um sistema digital tolerante a um jitter de altas freqüências.
