A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
A ERP do sistema transmissor é inferior a 60 dBm.
Provas
A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
Se o sistema opera em condições ideais, o filtro na saída do transmissor deve ser do tipo passa-faixa e sua largura de banda de 3 dB pode ser inferior a 1,5 MHz.
Provas
A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
A densidade espectral de potência do sinal s1(t) é nula para a freqüência de 8 MHz e tem a vantagem, com relação aos códigos de linha RZ polar e manchester, de não apresentar nível DC. No entanto, apresenta a desvantagem, com relação a essas técnicas, de que 90% de sua energia está concentrada em banda de freqüência de maior largura.
Provas
No que se refere a sistemas de comunicação via rádio, julgue os itens seguintes.
A propagação de sinais com freqüência na parte superior da banda de VHF pode ser influenciada pela ionosfera devido, principalmente, aos efeitos de ionização esporádica da camada E da ionosfera terrestre. Esses efeitos podem provocar a formação de dutos atmosféricos, o que causa variação na intensidade de campo no receptor.
Provas
No que se refere a sistemas de comunicação via rádio, julgue os itens seguintes.
Considere que o sistema radiante de um sistema de radiocomunicação seja composto de um dipolo de meia onda localizado paralelamente e a uma distância de
m de um plano perfeitamente condutor, que pode ser considerado infinito. Na recepção, o sinal transmitido ilumina uniformemente uma antena parabólica circular de 1 m de diâmetro, distante 10 km do dipolo. Nessa situação, caso a potência transmitida pelo dipolo seja igual a 60 mW, é correto afirmar que a máxima potência recebida pelo refletor será superior a 0,1 nW.
Provas

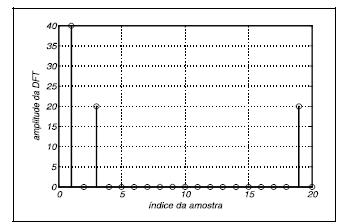

Um engenheiro utilizou a transformada discreta de Fourier (DFT — discrete Fourier transform) para estimar o espectro de freqüências de um sinal. O sinal, que é composto por uma componente DC e uma componente senoidal, foi digitalizado a uma freqüência de 40 Hz, e foram tomadas 20 amostras do mesmo. O resultado da DFT é mostrado na figura acima, em que a ordenada mostra a amplitude da DFT e a abscissa mostra o índice da amostra resultante. Assim, a amplitude (módulo) da primeira componente da DFT é igual a 40.
Com relação a essa situação, julgue os itens seguintes.
A componente senoidal que compõe o sinal analisado tem freqüência igual a 3 Hz.
Provas
Considerando a figura acima, que ilustra a arquitetura típica de um sistema de telefonia móvel celular, julgue o item seguinte.
Para que o s istema de telefonia móvel celular possa funcionar corre tamente, a área a ser coberta por ele é dividida em regiões denominadas células. Nesse tipo de sistema, o reúso de freqüências não é permitido, caso a tecnologia de transmissão digital seja utilizada. O reúso de freqüência aumenta a interferência entre células vizinhas e os sistemas digitais não operam corretamente na presença de interferências.
Provas
Considerando a figura acima, que ilustra a arquitetura típica de um sistema de telefonia móvel celular, julgue o item seguinte.
Considere a seguinte situação hipotética.
João, que é cliente de uma operadora de telefonia móvel celular da banda B cujo sistema é do tipo GSM, enviou uma mensagem para seu amigo Pedro, por meio do serviço de short message de sua operadora. Pedro é cliente de uma operadora de telefonia móvel da banda A cujo sistema utiliza a tecnologia denominada CDMA, padrão CDMAone.
Provas
Com relação a sistemas de telecomunicações, julgue o item seguinte.
As técnicas de múltiplo acesso são a base dos sistemas de telefonia móvel celular. Os sistemas analógicos usam a técnica FDMA (frequency-division multiple access). Os sistemas digitais usam a técnica TDMA (time-division multiple access) ou a CDMA (code-division multiple access).
Provas
O espectro eletromagnético tem algumas propriedades que os economistas denominam de bem comum. Ele é um bem comum não usual porque não pode ser destruído pelo uso, ao contrário, por exemplo, do ferro, do petróleo ou do carvão. Quando um usuário deixa de utilizar uma parte do espectro, um outro pode fazê-lo. Contudo, o espectro é escasso, porque, para um dado momento e lugar, o uso de determinada faixa espectral pode eliminar qualquer possibilidade de sua utilização por outro usuário. Na figura acima, é feita uma comparação entre comprimento de onda, em faixas do espectro eletromagnético, e dimensões físicas de entes conhecidos.
Considerando as informações apresentadas, julgue o item a seguir.
Os sistemas de televisão por assinatura podem utilizar o meio guiado (cabo) e o não-guiado (espaço) para a transmissão da informação. No caso de sistema de TV via cabo, pode ser empregada uma estrutura híbrida composta de fibra óptica e de cabo coaxial, o que implica a utilização de duas faixas de freqüência do espectro eletromagnético para a transmissão da informação.
