O espectro eletromagnético tem algumas propriedades que os economistas denominam de bem comum. Ele é um bem comum não usual porque não pode ser destruído pelo uso, ao contrário, por exemplo, do ferro, do petróleo ou do carvão. Quando um usuário deixa de utilizar uma parte do espectro, um outro pode fazê-lo. Contudo, o espectro é escasso, porque, para um dado momento e lugar, o uso de determinada faixa espectral pode eliminar qualquer possibilidade de sua utilização por outro usuário. Na figura acima, é feita uma comparação entre comprimento de onda, em faixas do espectro eletromagnético, e dimensões físicas de entes conhecidos.

Considerando as informações apresentadas, julgue o item a seguir.

O comprimento de onda na faixa de microondas é menor que o comprimento de onda na faixa de rádio. Por isso, os sinais em microondas atravessam com mais facilidade os obstáculos que os sinais de rádio. Esse é o motivo de os serviços de telecomunicação em microondas utilizarem potência de transmissão inferior à usada em sistemas na faixa de radiofreqüência.

No item a seguir, é apresentada uma situação hipotética acerca de equipamentos e medições utilizados em operações de manutenção de sistemas de comunicação, seguida de uma assertiva a ser julgada.

Considere a seguinte situação.

Um técnico em telecomunicações recebeu a incumbência de realizar medidas preventivas em um amplificador que opera em classe A. Esse amplificador é utilizado em um sistema de transmissão digital e, caso provoque distorções de amplitude e de fase no sinal que por ele deve ser amplificado, a interferência intersimbólica é incrementada, o que acarreta o aumento da BER (bit error rate) do sistema.

Nessa situação, para obter as informações necessárias à avaliação quanto às distorções de amplitude e de fase, o técnico poderá utilizar um analisador de redes vetorial que permita obter informações acerca da variação do ganho de potência do amplificador em função da freqüência !$ \begin{pmatrix} {\Delta G_A \over \Delta f} \end{pmatrix} !$ e da variação da fase da função de transferência do amplificador em função da freqüência !$ \begin{pmatrix} {\Delta \theta_A \over \Delta f} \end{pmatrix} !$. Para um amplificador de classe A, quanto mais próximo de zero for !$ \begin{pmatrix} {\Delta G_A \over \Delta f} \end{pmatrix} !$ e mais próximo de uma constante — própria do sistema — for !$ \begin{pmatrix} {\Delta \theta_A \over \Delta f} \end{pmatrix} !$, na banda de operação do dispositivo, menores serão as distorções de amplitude e de fase.

Considerando a tabela acima, que apresenta algumas características de um equipamento de radiocomunicação, julgue o item a seguir, acerca desse equipamento e de sistemas e dispositivos de comunicação nas faixas de VHF, UHF e microondas.

A informação “10 dB SINAD” constante na tabela indica que a sensibilidade do receptor é, de fato, –113 dBm, no caso AM, e –123 dBm, no caso FM.

Considerando a tabela acima, que apresenta algumas características de um equipamento de radiocomunicação, julgue o item a seguir, acerca desse equipamento e de sistemas e dispositivos de comunicação nas faixas de VHF, UHF e microondas.

Para as faixas de freqüências utilizadas nesse equipamento, é conveniente o uso de dispositivos com perdas muito baixas, tais como guias de onda e cavidades ressonantes com fator de qualidade extremamente alto.

Considerando a tabela acima, que apresenta algumas características de um equipamento de radiocomunicação, julgue o item a seguir, acerca desse equipamento e de sistemas e dispositivos de comunicação nas faixas de VHF, UHF e microondas.

A partir dos valores especificados na tabela, é correto inferir que esse equipamento tem as mesmas características daqueles usados por radioamadores em uma comunicação entre o Brasil e a Europa.

Julgue o seguinte item, relativo aos sistemas de radiodifusão sonora e de sons e imagens (televisão) e às técnicas de modulação neles utilizadas.

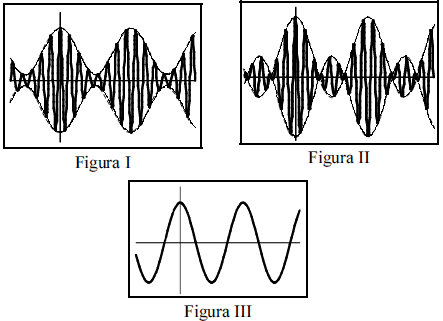

Considere que as formas de onda mostradas nas figuras I e II a seguir correspondam a dois sinais gerados por moduladores AM diferentes, sendo que, nos dois casos, o sinal modulante tem a forma de onda mostrada em III. Desses dois sinais modulados, apenas o indicado por I pode ser corretamente demodulado usando-se um detector de envoltória.

Um sistema via satélite transmite uma portadora modulada em FM por um sinal composto vídeo/áudio (TV). Considere que a relação entre a potência do sinal e a potência de ruído — !$ \Delta f !$, pela recomendação CCIR 215, pode ser considerado igual ao máximo desvio de freqüência, em Hz, da portadora modulada, e !$ f_M !$ = 6 MHz é a banda ocupada pelo sinal modulante. Nessa situação, sabendo que, pela recomendação ITU-R F.405, deve ser igual a 53 dB, julgue o item a seguir.

Considerando B = 28 MHz, (equivalente a 74,5 dBHz), então a relação entre a potência da portadora modulada na entrada do demodulador e a potência do ruído medida na banda B, levando-se em consideração todo o processo de transmissão — uplink e downlink —, é inferior a 22 dB.

Atenção: as imagens que constam no arquivo de prova fornecido pela banca estão ilegíveis

Um sistema via satélite transmite uma portadora modulada em FM por um sinal composto vídeo/áudio (TV). Considere que a relação entre a potência do sinal e a potência de ruído — — na saída do demodulador de vídeo desse sistema é dada pela expressão , em que !$ \Delta f !$, pela recomendação CCIR 215, pode ser considerado igual ao máximo desvio de freqüência, em Hz, da portadora modulada, e é a relação, na entrada do demodulador, entre a potência da portadora modulada e a densidade espectral de potência do ruído. Essa relação leva em consideração todo o processo de transmissão — uplink e downlink. Nesse sistema, a banda da portadora modulada é dada por , em que !$ f_M !$ = 6 MHz é a banda ocupada pelo sinal modulante. Nessa situação, sabendo que, pela recomendação ITU-R F.405, deve ser igual a 53 dB, julgue o item a seguir.

Quanto maior a banda ocupada pela portadora do sinal de TV modulada em FM, maior será , porém maior será a dispersão de energia do sinal, o que pode acarretar maior interferência co-canal em outros sistemas.

Dois satélites S₁ e S₂ pertencem, respectivamente, a um sistema LEO (low earth orbit) e a um sistema GEO (geostationary earth orbit). O satélite S₁ está a 1.000 km de altitude e descreve órbita inclinada com relação ao plano do equador. Cada satélite possui um único transponder e , dentro de sua área de cobertura, garante valor máximo de densidade de potência de –120 dBW/m² no ponto da superfície terrestre correspondente à sua projeção ortogonal, que coincide com a direção de máxima radiação da antena transmissora. Os dois satélites operam com a mesma potência de transmissão.

Considerando essa situação hipotética e que a órbita geoestacionária está a 36.000 km de altitude, julgue o item seguinte.

Caso uma estação terrena capte o sinal transmitido pelo satélite S₂ por meio de uma antena parabólica de diâmetro igual a !$ \mathrm{4\,\over\,\sqrt\,{z}}m !$ e eficiência igual a 80%, então a potência obtida na saída dessa antena — entrada do sistema receptor — é inferior a 1 pW.

Considere que esse sistema detecte corretamente a velocidade de um veículo quando a relação sinal-ruído é superior a 10 dB e que, entre outras condições, essa relação seja satisfeita quando o veículo tem área de seção transversal de radar igual a 0,2 m² e está a distância máxima de 100 m da antena do sistema. Nessa situação, um veículo cuja seção transversal de radar é igual a 0,8 m² pode ter a velocidade corretamente determinada se estiver a distância inferior a 200 m do sistema, desde que sejam mantidas todas as outras condições.
